Mantis 7265 User Manual

19Contactez-nous à www.mantis.fr
Rev. A, 10/4/11
Rep. Qté N° de réf. Description
1 1 430060 Poignée de guidon avec accélérateur, moteur 4 temps, droite
2 1 430006 Poignée de guidon gauche
3 3 430053 Montant de guidon intermédiaire avec bouchon, droit
4 1 430052 Montant de guidon intermédiaire avec bouchon, gauche
6 1 430051 Montant de guidon inférieur avec bouchon, droit
7 1 430050 Montant de guidon inférieur avec bouchon, gauche
8 1 430021 Entretoise de guidon
9 1 430056 Autocollant d'entretoise de guidon
10 1 430023 Demi-anse droite
11 1 430022 Demi-anse gauche
12 1 910502 Boulon de bride 10-32 X 3/4” (1,9 cm)
13 2 478 Pince d'accélérateur
14 2 430025 Manchon en mousse
15 1 430049 Poignée de transport avec mousse
16 2 4049 Boulon 1/4-20 X 3,25” (8,25 cm)
17 2 430038 Bouton, 1/4-20 X 1,5 mâle
18 2 4078 Contre-écrou M6
19 2 430048 Boulon à tête incurvée 1/4-20 X 2” (5 cm)
20 1 465 Garde-boue
21 1 400914 Moteur Honda 25 cc
22 1 468 Arbre d’entraînement
23 1 466 Carter de vis sans n
24 1 436 Joint
25 1 437A Capot de carter d’engrenage
26 4 651 Vis autotaraudeuse n° 8
27 1 423 Roulement à rouleaux
28 2 425 Bague de roulement de vis sans n
29 1 424 Palier de butée de vis sans n
30 1 422 Arbre de vis sans n
31 1 426 Disque de vis sans n
32 1 428 Bague de retenue
Rep. Qté N° de réf. Description
33 1 429 Pignon de vis sans n
34 1 431 Arbre de fraise
35 2 430 Rondelle de butée de pignon
36 2 432 Palier de pignon de vis sans n
37 2 434 Palier
38 2 435 Bague de retenue de joint de palier
39 1 438RA Fraise droite
40 1 438LA Fraise gauche
41 2 418-1 Goupille de retenue de fraise
42 2 430039 Boulon de carrosserie 1/4-20 X 2,25” (5,7 cm)
43 1 400130 Bride de moteur
44 1 400609 Autocollant triangulaire de mise en garde (moteur 4 temps) – UE
45 1 458 Roulement à rouleaux
46 1 430058 Étiquette logo Mantis
47 2 395 Écrou borgne
48 6 972 Écrou-frein 1/4-20
49 4 144-2 Vis à tête hexagonale 1/4-20 X 1,125
50 2 400516 Boulon 1/4-20 X 1/2” (1,27 cm) de long
51 1 430057 Autocollant de mise en garde
52 1 400010 Ensemble réducteur*
53 4 400523 Bouton à ailes femelle
54 1 430043 Fil de masse, moteur 4 temps
55 2 4079 Rondelle-frein interne M6
56 1 400132 Palier
57 1 400131 Tambour d’embrayage
58 4 400511 Boulon à bride M6 X 12
59 1 410158 Béquille
60 1 430037 Étrier et visserie de béquille
61 2 400515 Rondelle 1/4” (0,63 cm)
62 2 400136 Rondelle en caoutchouc épaisseur 12
63 2 400137 Rondelle en caoutchouc épaisseur 0,04

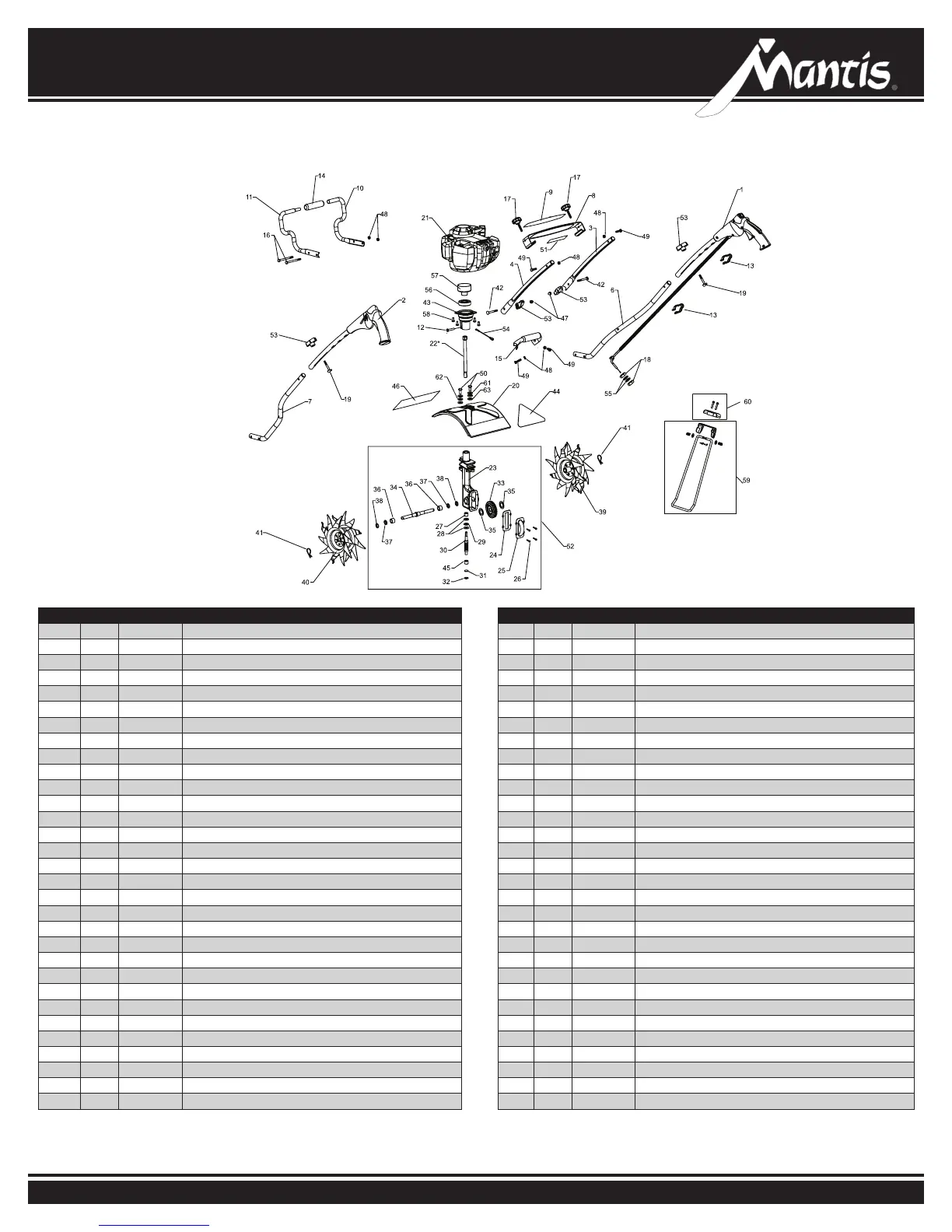

Pièces de la motobêche 4 temps
* Comprend la pièce rep. 22
