Mantis 7265 User Manual

19Kontaktieren Sie uns unter www.mantis.de.com
Rev. A, 10/4/11
Kenn-Nr.
Anz. Teile-Nr. Beschreibung
1 1 430060 Gashebelbaugruppe, Viertaktmotor, rechts
2 1 430006 Griffstangenbaugruppe, links
3 3 430053 Mittlere Griffstange mit Stopfen, rechts
4 1 430052 Mittlere Griffstange mit Stopfen, links
6 1 430051 Untere Griffstange mit Stopfen, rechts
7 1 430050 Untere Griffstange mit Stopfen, links
8 1 430021 Griffstangenzwischenstück
9 1 430056 Aufkleber, Griffstangenzwischenstück
10 1 430023 Griffstange, rechte Hälfte
11 1 430022 Griffstange, linke Hälfte
12 1 910502 10-32 X 3/4 Zoll (1,9 cm) Flanschbolzen
13 2 478 Drosselhebel
14 2 430025 Schaumgriff
15 1 430049 Tragegriff
16 2 4049 Schraube, 1/4-20 x 3,25 Zoll (8,25 cm)
17 2 430038 Knopf, 1/4-20 X 1,5 Zoll (3,8 cm), Innenstück
18 2 4078 M6 Gegenmutter
19 2 430048 Krummkopfschraube, 1/4-20 x 2 Zoll (5 cm)
20 1 465 Schutzblech
21 1 400914 Motorbaugruppe – 25-cc-Motor von Honda
22 1 468 Antriebswelle
23 1 466 Schneckengetriebegehäuse
24 1 436 Dichtung
25 1 437A Getriebegehäuse-Abdeckung
26 4 651 Schneidschraube, Nr. 8
27 1 423 Rollenlager
28 2 425 Schneckenlaufring
29 1 424 Schneckenaxiallager
30 1 422 Schneckenwelle
31 1 426 Schneckenscheibe
32 1 428 Schließring
Kenn-Nr.
Anz. Teile-Nr. Beschreibung
33 1 429 Schneckengetriebe
34 1 431 Hackelementachse
35 2 430 Schneckengetriebe-Druckscheibe
36 2 432 Schneckengetriebelager
37 2 434 Lager
38 2 435 Lagerdichtungshalterung
39 1 438RA Hackelement-Baugruppe, rechts
40 1 438LA Hackelement-Baugruppe, links
41 2 418-1 Hackelement-Halteclip
42 2 430039 Schlossschraube, 1/4-20 x 2,25 Zoll (5,7 cm)
43 1 400130 Motoransch
44 1 400609 Dreieck-Warnaufkleber (Viertaktmotor) – EU
45 1 458 Rollenlager
46 1 430058 Mantis-Logo-Aufkleber
47 2 395 Hutmutter
48 6 972 1/4-20 Zwei-Weg-Sicherungsmutter
49 4 144-2 1/4-20 X 1,125 Zoll Sechskantkopfschraube
50 2 400516 Schraube, 1/4-20 x 1/2 Zoll (1,27 cm) lang
51 1 430057 Warnaufkleber
52 1 400010 Getriebebaugruppe
53 4 400523 Flügelkopfmutter, Außenstück
54 1 430043 Erdungsleiterbrücke, Viertaktmotor
55 2 4079 Innenfederscheibe M6
56 1 400132 Lager
57 1 400131 Kupplungstrommel
58 4 400511 Flanschbolzen M6x12
59 1 410158 Kickständer, Ständerbaugruppe
60 1 430037 Kickständer, Klammer und Kleinteile
61 2 400515 Unterlegscheibe, 1/4 Zoll (0,63 cm)
62 2 400136 Gummi-Unterlegscheibe, 12 Zoll dick
63 2 400137 Gummi-Unterlegscheibe, 0,04 Zoll dick

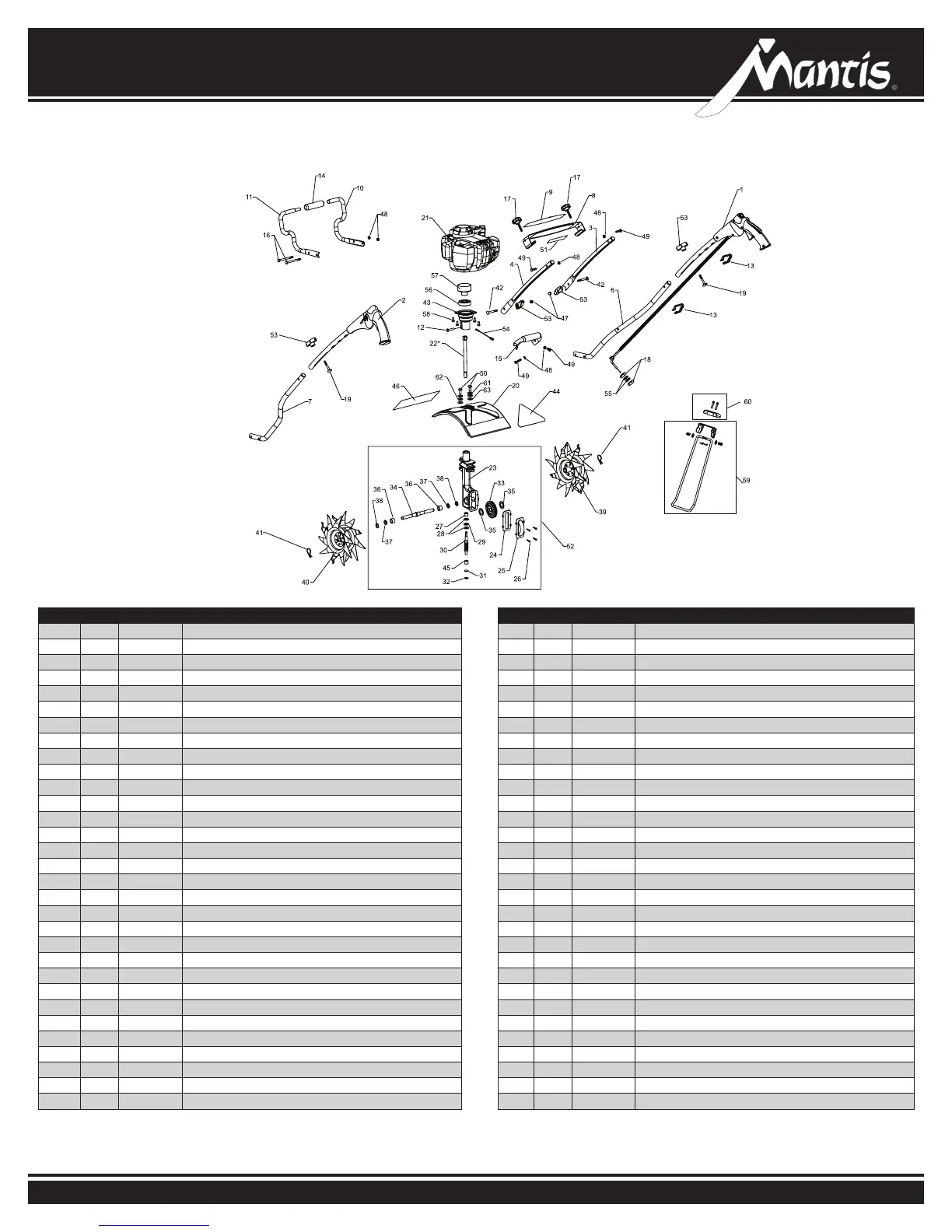

Montage der Viertakt-Gartenfräse
* Enthält Kenn-Nr. 22
