Mark OptiTherm Plus 06 29 189 - Verklaring Display en Symbolen

77
NL

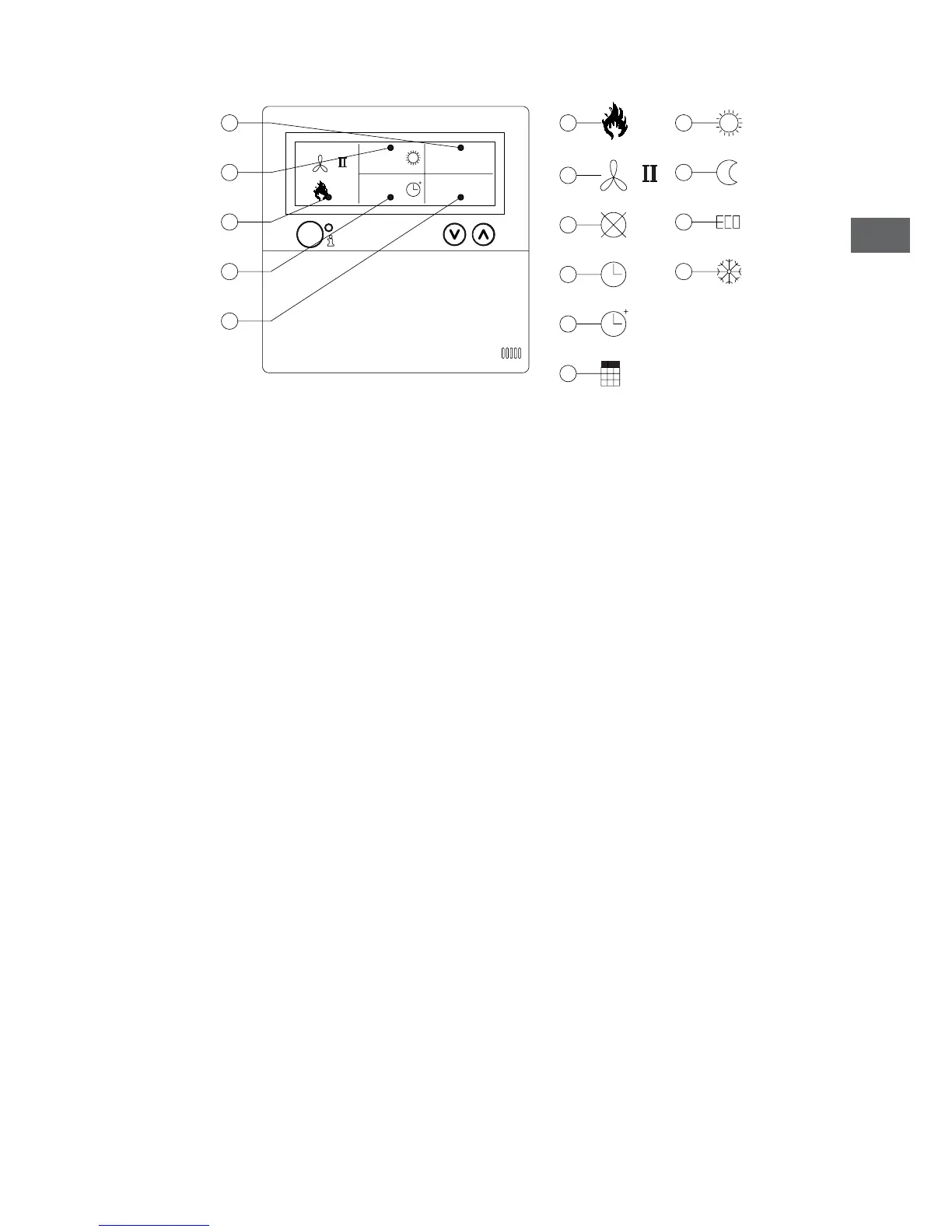

4.2 Verklaring display en symbolen
B
C
A
D
E
06 29 189
OptiTherm+
12.0
08:00
01-03-2011
18.0 °C
00:15
F
H
I
P
O
N
M
K
L
01:00
J
Display
A - Laat de gemeten ruimtetemperatuur zien.
B - Geeft de gewenste ruimtetemperatuur weer.
Laat de bedrijfswijze zien (DAG, NACHT, ECO, VORSTBEWAKING).
C - Aanduiding welke functiestand ingeschakeld is (VERWARMEN, VENTILEREN),
of er warmtevraag is en of de
⦻
melding (klem 1 en 2 op de
luchtverwarmer onderbroken) actief is.
D - Reden van de bedrijfswijze.
(schakelklok, overwerktimer of uitzonderingsdag)
E - Laat de actuele tijd en datum zien.
Symbolen
F - Symbool stand verwarmen ingeschakeld.
H - Symbool ventilator ingeschakeld
I of II geeft ventilator in hoog of laagstand (indien van toepassing).
I - Melding OFF (klem 1 en 2 op toestel onderbroken)
J - Symbool schakelklok actief
K - Symbool overwerktimer actief
(aopende tijd geeft aan wanneer deze functie weer uitgeschakeld wordt)
L - Symbool uitzonderingsdag actief.
M - Symbool dag temperatuur (fabrieksinstelling 18 °C)
N - Symbool nacht temperatuur (fabrieksinstelling 15 °C)
O - Symbool ECO temperatuur (fabrieksinstelling 8 °C)
P - Symbool vorstbewaking (fabrieksinstelling 5 °C)
