Veiligheidsaanwijzingen
• De voedingseenheid 60822 is bedoelt voor het gebruik bij
digitale modelbanen voor de voeding van de decoders
m83 / m84 / k83.
• De gebruiksaanwijzing is een bestandsdeel van het
product en dient daarom bewaard te worden en met het
afgeven van het product meegegeven te worden.
• De stroomvoorziening voor de voedingseenheid ge-
schiedt uitsluitend via de netadapter 66360/66361.
• Het aansluiten van de voedingseenheid 60822 mag alleen
in spanningsloze toestand worden uitgevoerd.
• De behuizing mag niet geopend worden.
• De voedingseenheid 60822 is uitsluitend bestemd voor het
gebruik in droge ruimtes.
1
2b
2a
2a
2b
3
6
4
5

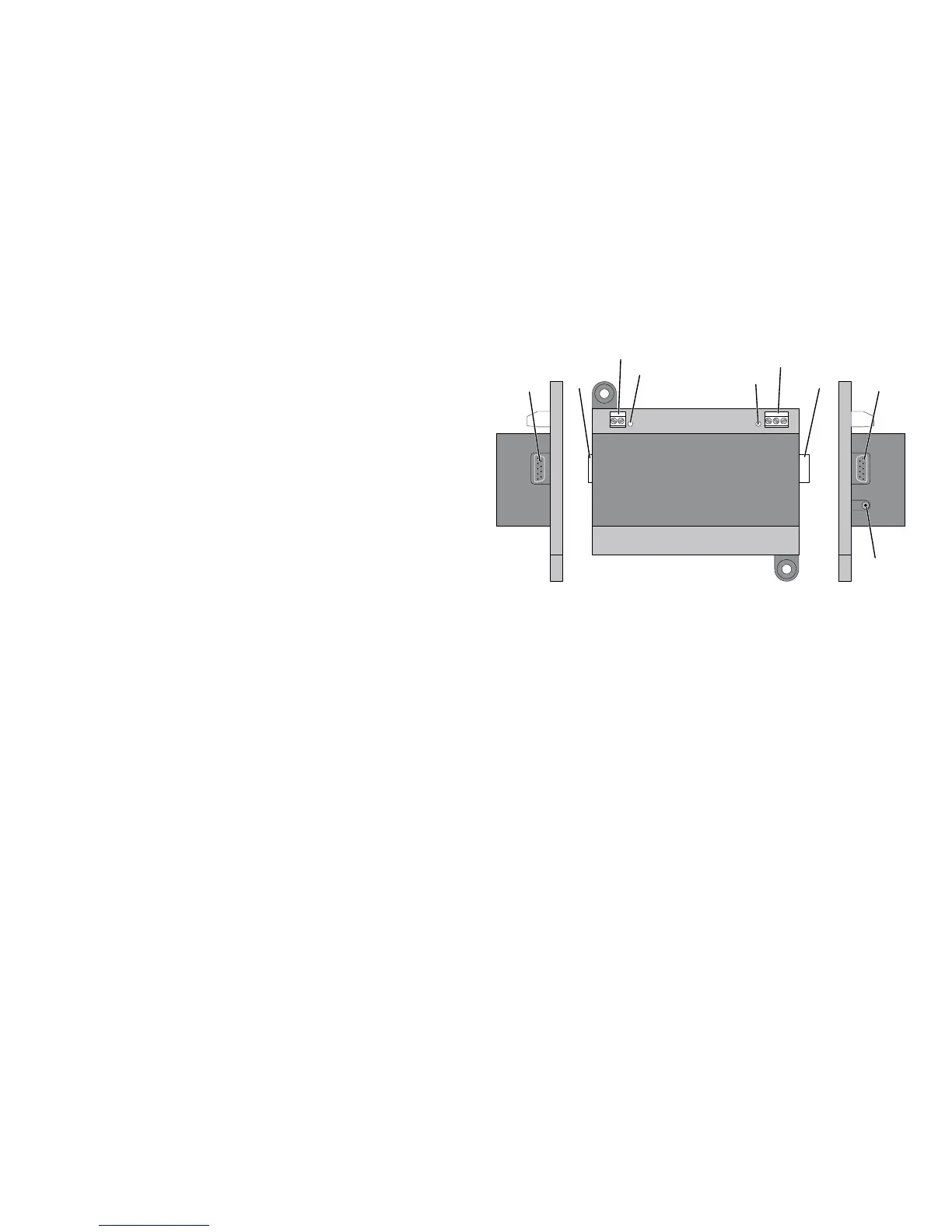

1 Aansluitbus voor 66360/66361, stroomvoorziening
2 De rechter bus 2a is bestemd voor het direct aansluiten
van de decoders m83 / m84.
De linker bus 2b wordt niet gebruikt.
3 Momenteel niet in gebruik.
4 Aansluitklemmen voor de decoders k83.
5 groene LED, status
(geeft aan dat het apparaat van spanning wordt voorzien)
6 rode LED, geeft overbelasting aan.
