marklin 60822 - El-Anslutning

17
0 B
k83
B 0 L
Anschluss für 66360/66361
m83 / m8460822
Universalversorgungseinheit
L 0 B 0 B
El-anslutning
Strömförsörjningenheten 60822 behöver ingen annan elför-
sörjning än via nätenhet 66360/66361.

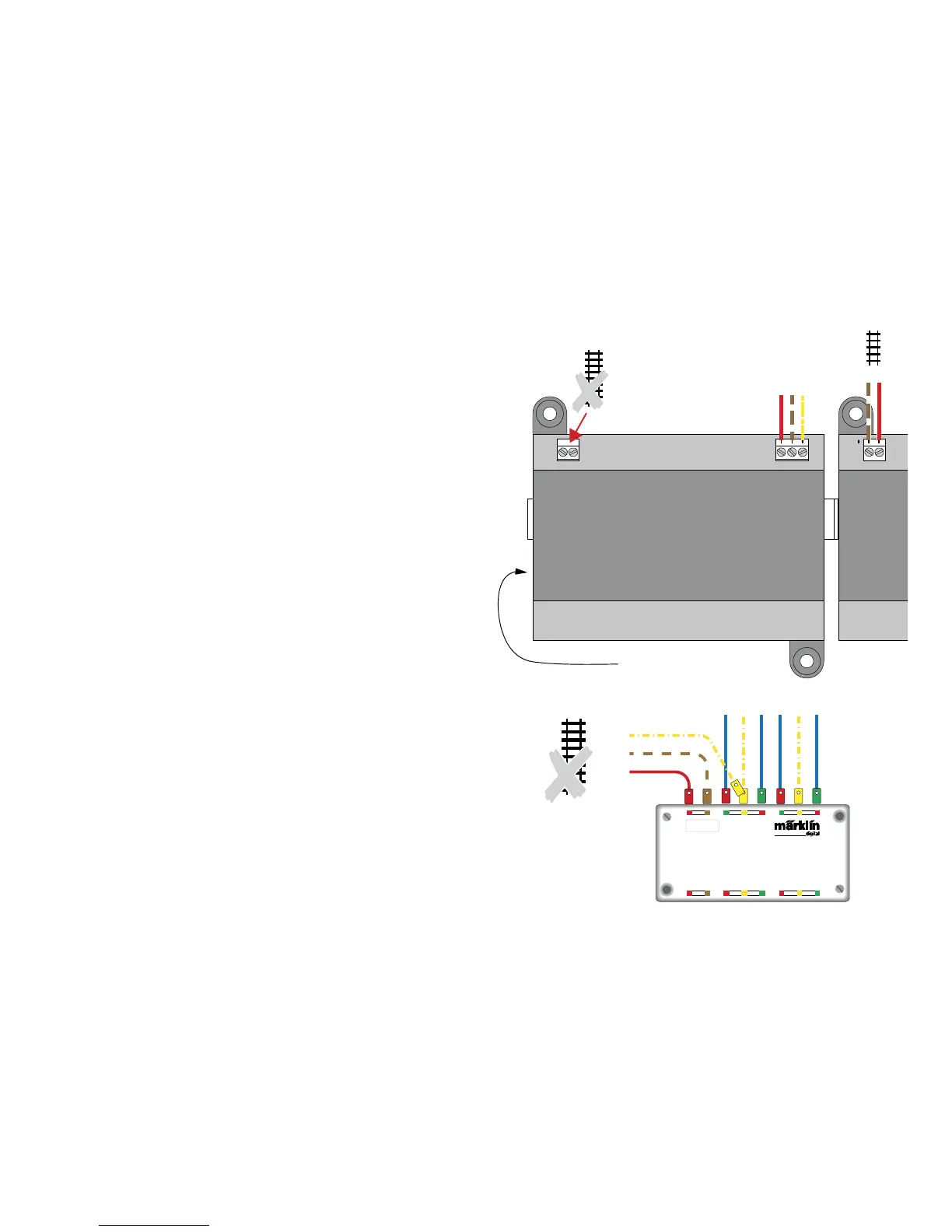

Anslutning av av dekoder m83 / m84 sker via sidokontak-
terna, direkt från enhet till enhet, helt utan kabelkopplingar
mellan enheterna.
Digitalsignalen från spåret (B/0) måste anslutas till och
matas från först anslutna m83/m84.
Strömmatning till strömförsörjningenheten 60822 via
spåranslutningen kan ej göras.
Anslutning av 66360/66361
decoder k 83
B
0
L
k83
Strömförsörjningsenheten 60822 kan även användas till
strömförsörjning av äldre dekodrar k83. Dessa ansluts då så
som visas på nedanstående bilder.
