marklin 60822 - Conexión Eléctrica

13
0 B
k83
B 0 L
Anschluss für 66360/66361
m83 / m8460822
Universalversorgungseinheit
L 0 B 0 B

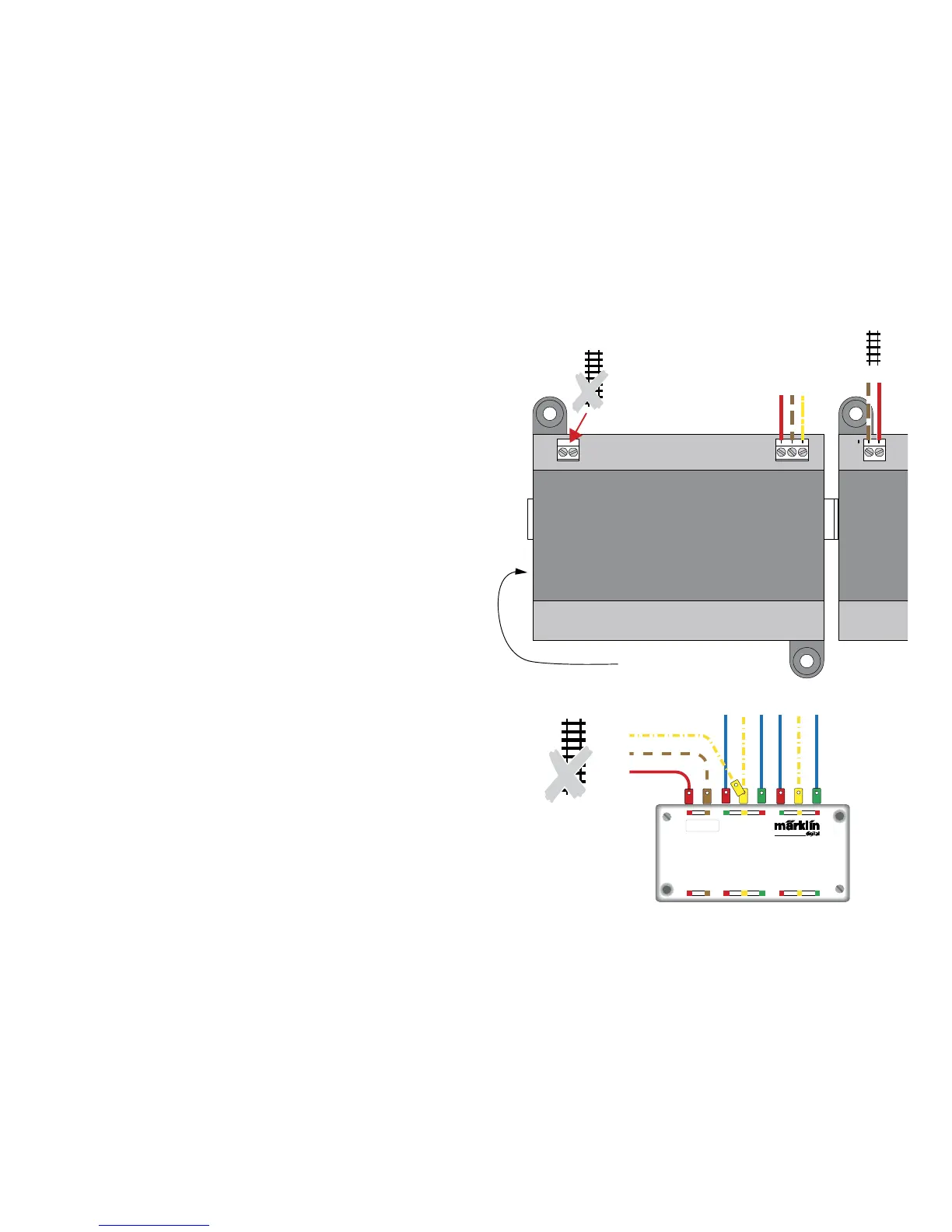

Conexión eléctrica
La unidad de alimentación 60822 necesita únicamente la
alimentación de corriente desde la fuente de alimentación
conmutada 66360/66361.
La conexión a los decoders m83 / m84 se realiza mediante
el conector lateral directamente de un dispositivo a otro, sin
cable intercalado.
La señal digital de la vía (B/0) debe alimentarse al primer
m83/m84 conectado.
La alimentación de corriente de la unidad de alimentación
60822 no es posible mediante la conexión a vía.
Conexión para 66360/66361
decoder k 83
B
0
L
k83
Con la unidad de alimentación 60822 pueden alimentarse
también decoders más antiguos como el k83. Éstos deben
conectarse conforme al gráco adjunto.
