marklin 60822 - Raccordement Électrique

9
0 B
k83
B 0 L
Anschluss für 66360/66361
m83 / m8460822
Universalversorgungseinheit
L 0 B 0 B

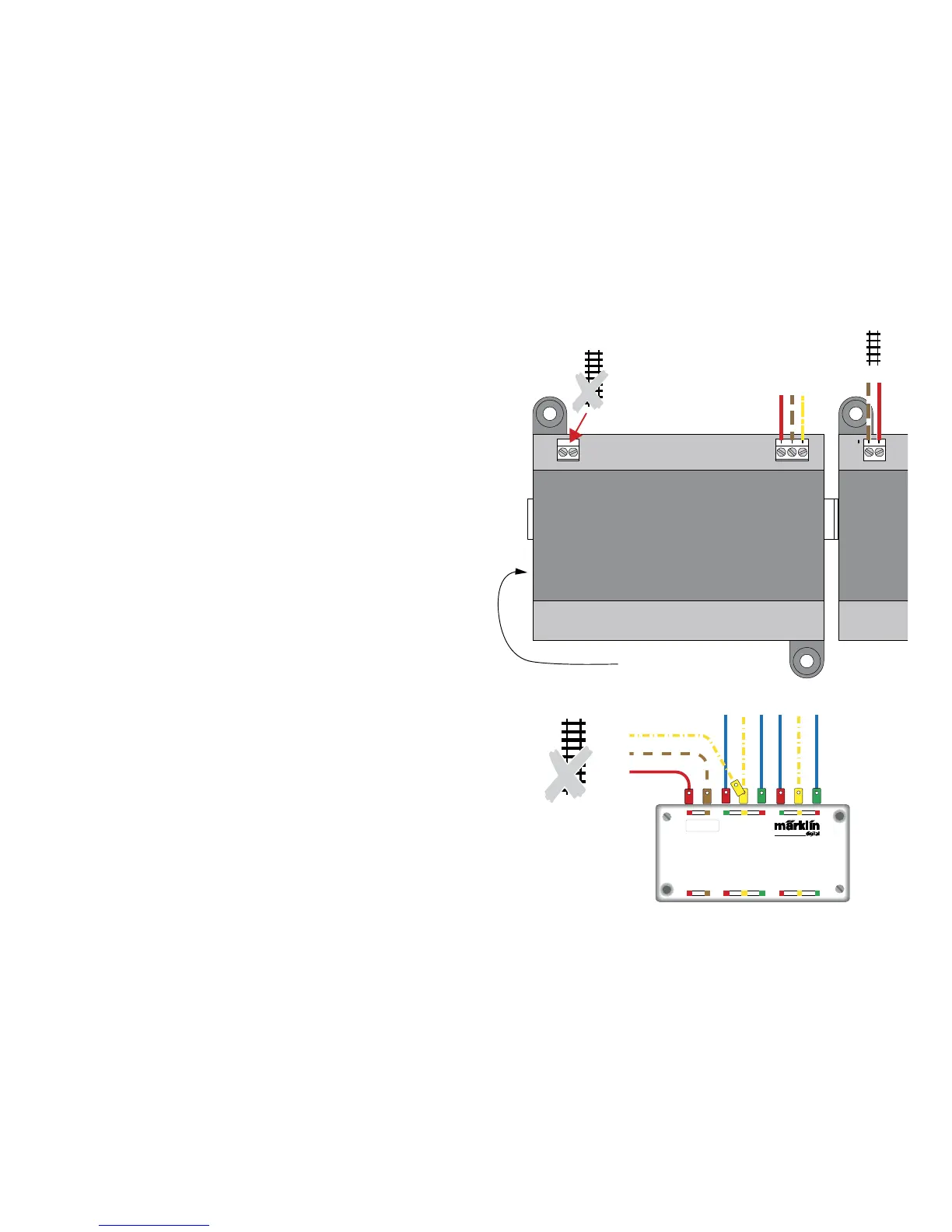

Raccordement électrique
L’unité d’alimentation 60822 ne nécessite que l’alimentation
en tension via le convertisseur 66360/66361.
Le raccordement aux décodeurs m83 / m84 se fait via les
ches latérales, directement d’appareil à appareil, sans
câble intermédiaire.
Le signal numérique de la voie (B/0) doit être transmis au
premier m83/m84 raccordé.
L’alimentation en courant de l’unité 60822 via le raccorde-
ment à la voie est impossible.
Connexion pour 66360/66361
decoder k 83
B
0
L
k83
L’unité d’alimentation 60822 peut également alimenter les
décodeurs plus anciens k83. Ces derniers doivent être
raccordés conformément au schéma ci-contre.
