Advertencias de seguridad
• La unidad de alimentación 60822 se ha previsto para su
uso en maquetas de trenes digitales para la alimentación
de los decoders m83 / m84 / k83.
• Las instrucciones de empleo forman parte integrante
del producto y, por este motivo, deben conservarse y
entregarse junto con el producto en el caso de venta de
éste.
• La alimentación de corriente a la unidad de alimentación
se realiza exclusivamente mediante la fuente de alimen-
tación conmutada 66360/66361.
• Está permitido realizar trabajos de conexionado en la
unidad de alimentación 60822 únicamente con ésta sin
tensión.
• No está permitido abrir la carcasa.
• La unidad de alimentación 60822 se ha previsto exclusi-
vamente para su uso en recintos secos.
1
2b
2a
2a
2b
3
6
4
5

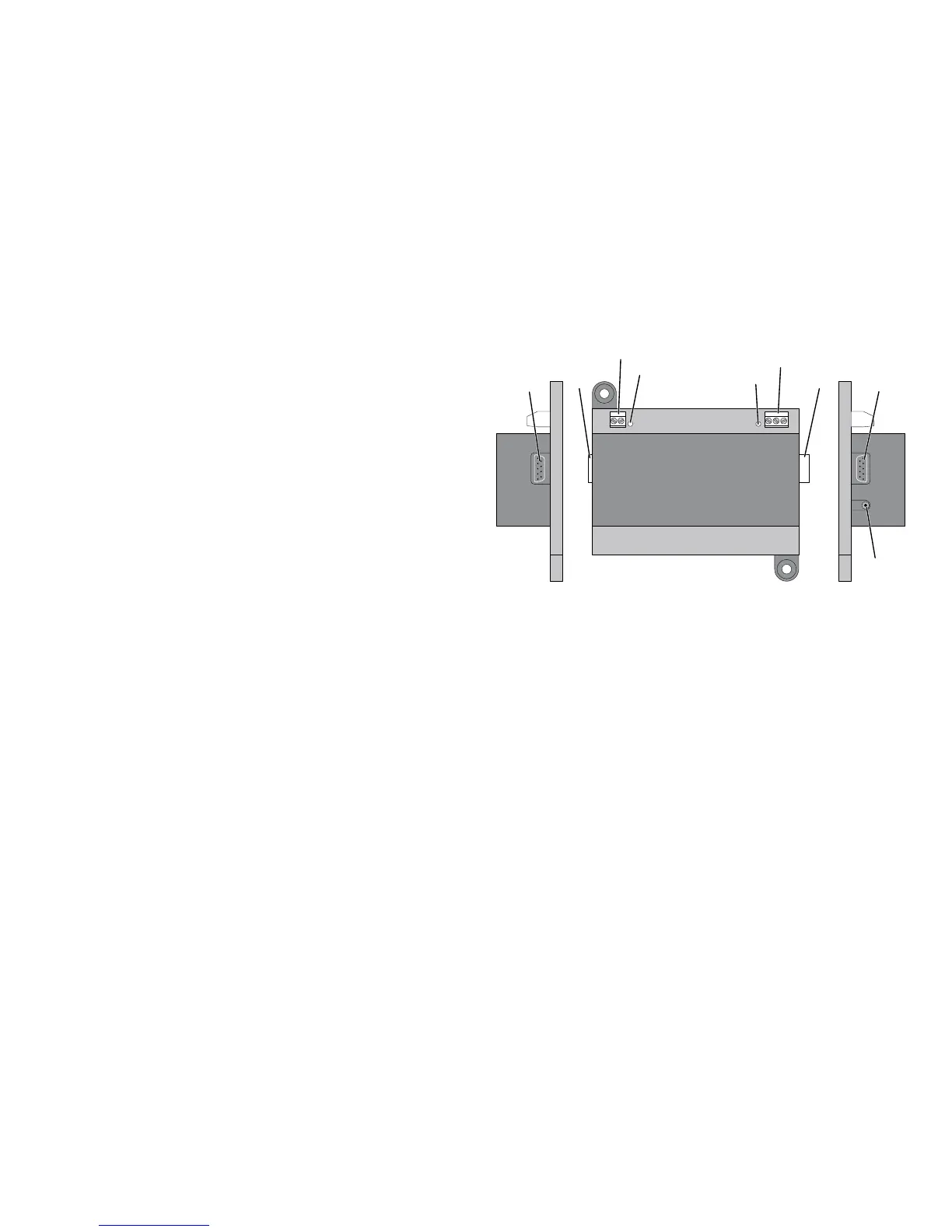

1 Hembrilla de conexión para 66360/66361, alimentación de
corriente
2 La hembrilla derecha 2a se ha previsto para la conexión
directa de un decoder m83 / m84.
La hembrilla izquierda 2b no tiene función asignada.
3 Actualmente sin uso.
4 Bornes para conexión de los decoders k83
5 LED verde, indicador de estado (indica que la alimentaci-
ón eléctrica del dispositivo está encendida).
6 LED rojo, indicador de sobrecarga
