marklin 60822 - Elektrischer Anschluss

5
0 B
k83
B 0 L
Anschluss für 66360/66361
m83 / m8460822
Universalversorgungseinheit
L 0 B 0 B

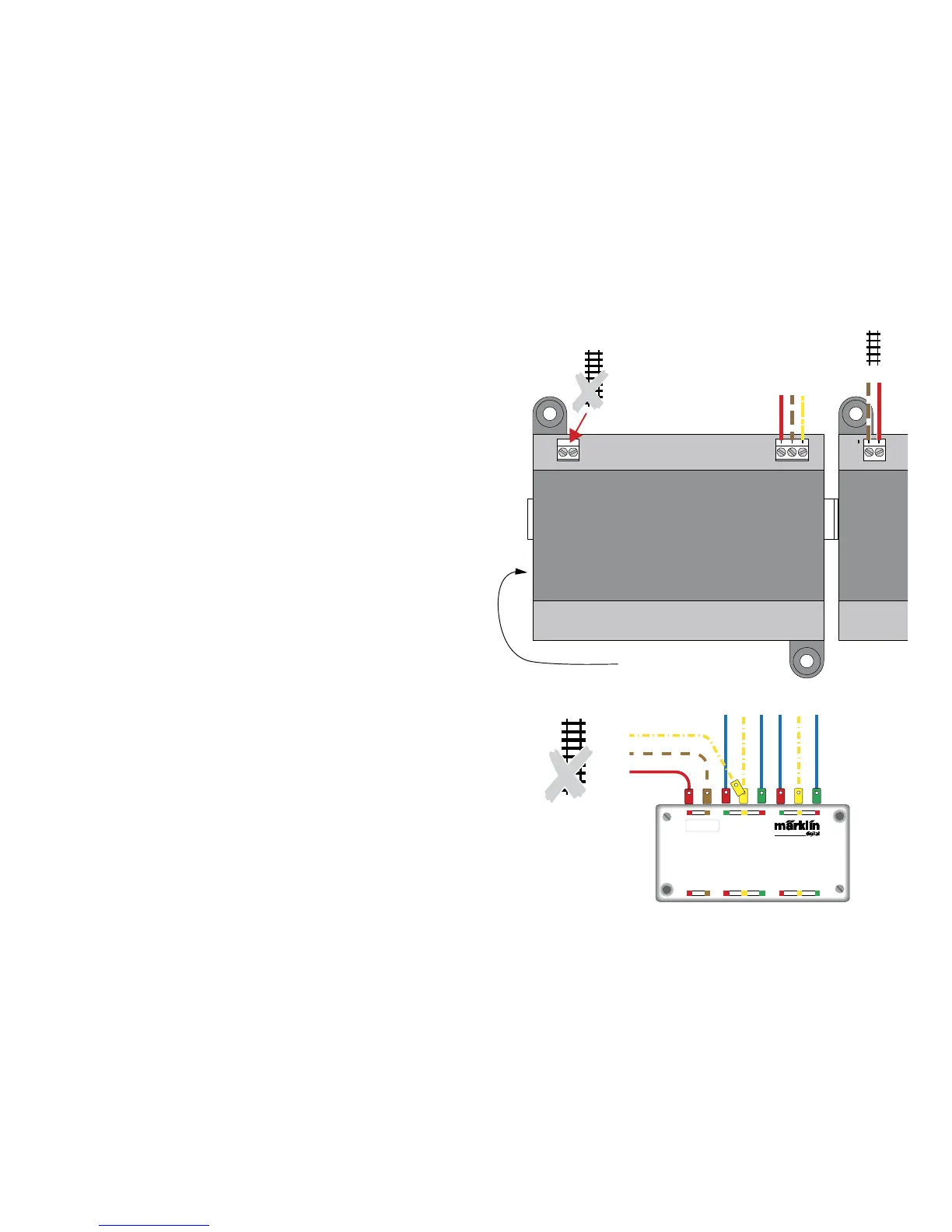

Elektrischer Anschluss
Die Versorgungseinheit 60822 benötigt nur die Spannungs-
versorgung durch das Schaltnetzteil 66360/66361.
Der Anschluss an die Decoder m83 / m84 erfolgt über die
seitliche Steckverbindung direkt von Gerät zu Gerät, ohne
zwischengeschaltetes Kabel.
Das Digitalsignal vom Gleis (B/0) muss am ersten ange-
schlossenen m83/m84 eingespeist werden.
Die Spannungsversorgung der Versorgungseinheit 60822
über den Gleisanschuss ist nicht möglich.
decoder k 83
B
0
L
k83
Mit der Versorgungseinheit 60822 können auch ältere
Decoder k83 versorgt werden. Diese sind entsprechend der
nebenstehenden Grafik anzuschließen
