18
Sikkerhedshenvisninger
• Forsyningsenheden 60822 er udviklet til digitale model-
jernbaner til forsyning af dekoderne m83 / m84 / k83.
• Betjeningsvejledningen er del af produktet og skal derfor
altid opbevares og videregives sammen med produktet.
• Forsyningsenhedens spændingsforsyning sker udeluk-
kende ved hjælp af omformeren 66360/66361.
• Forsyningsenheden 60822 må kun tilsluttes i spændingsfri
tilstand.
• Huset må ikke åbnes.
• Forsyningsenheden 60822 er udelukkende egnet til brug i
tørre rum..
1
2b
2a
2a
2b
3
6
4
5

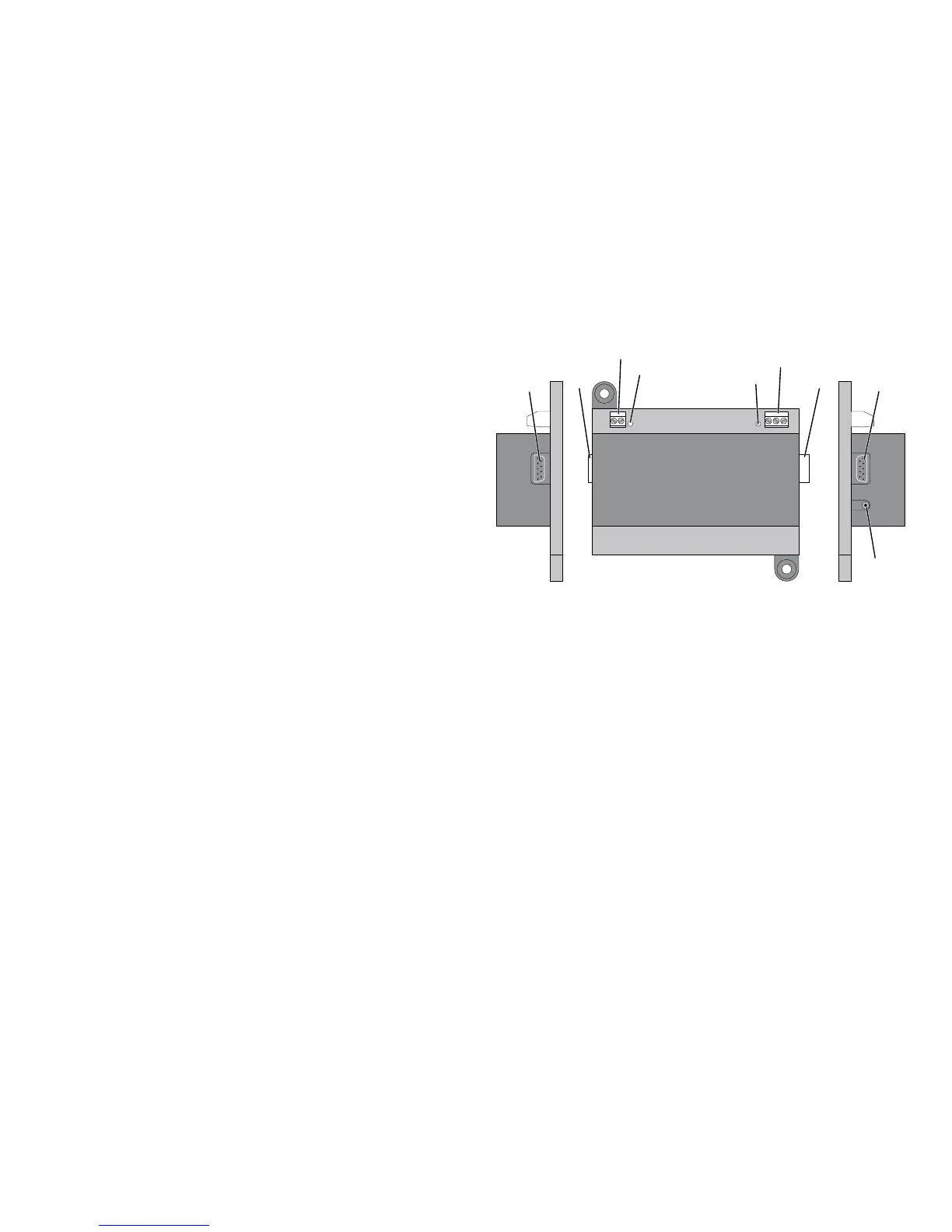

1 Tilslutningsbøsning til 66360/66361, spændingsforsyning
2 Højre bøsning 2a bruges til direkte tilslutning af deko-
derne m83 / m84.
Venstre bøsning 2b har ingen funktion.
3 Anvendes ikke i øjeblikket.
4 Tilslutningsklemme til dekoder k83.
5 grønne lysdioder, statusindikator
(viser, at apparatet er forsynet med spænding).
6 røde lysdioder, overbelastningsindikator
