marklin 60822 - Elektrische Aansluiting

11
0 B
k83
B 0 L
Anschluss für 66360/66361
m83 / m8460822
Universalversorgungseinheit
L 0 B 0 B

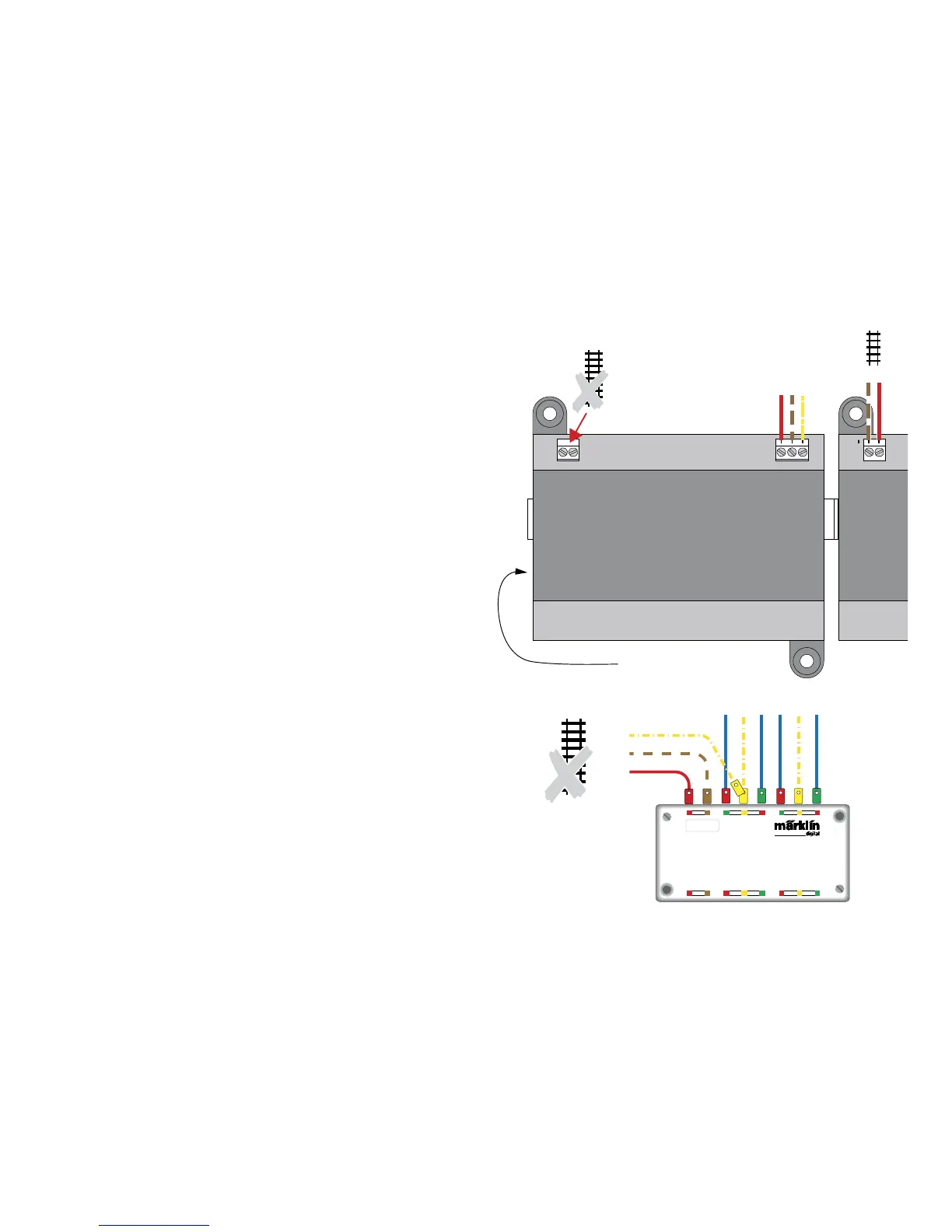

Elektrische aansluiting
De voedingseenheid 60822 heeft voor de stroomvoorziening
alleen de netadapter 66360/66361 nodig.
De aansluiting op de decoders m83 / m84 gebeurd via de
stekkerverbinding aan de zijkant, direct van apparaat aan
apparaat, zonder tussen geschakelde kabel.
Het digitaalsignaal van de rails (B/0) moet op de eerste
aangekoppelde m83/m84 aangesloten worden.
Het is niet mogelijk om de stroomvoorziening van de voe-
dingseenheid 60822 uit een railaansluiting te betrekken.
Aansluiting voor 66360/66361
decoder k 83
B
0
L
k83
Op de voedingseenheid 60822 kunnen ook de oudere de-
coders k83 aangesloten worden. Deze worden volgens het
onderstaande schema aangesloten.
