Avvertenze di sicurezza
• L’unità di alimentazione 60822 è predisposta per l’utilizzo
per ferrovie in miniatura digitali per l’alimentazione del
Decoder m83 / m84 / k83.
• Le istruzioni di azionamento costituiscono parte inte-
grante di tale prodotto e devono pertanto venire conser-
vate nonché consegnate in dotazione in caso di ulteriore
cessione del prodotto.
• L’alimentazione di tensione di tale unità di alimentazione
avviene esclusivamente tramite l’alimentatore “swit-
ching” da rete 66360/66361.
• I lavori di collegamento a tale unità di alimentazione
60822 devono avvenire soltanto nella condizione esente
da tensione.
• L’involucro non deve venire aperto.
• L’unità di alimentazione 60822 è predisposta esclusiva-
mente per l’utilizzo in ambienti asciutti.
1
2b
2a
2a
2b
3
6
4
5

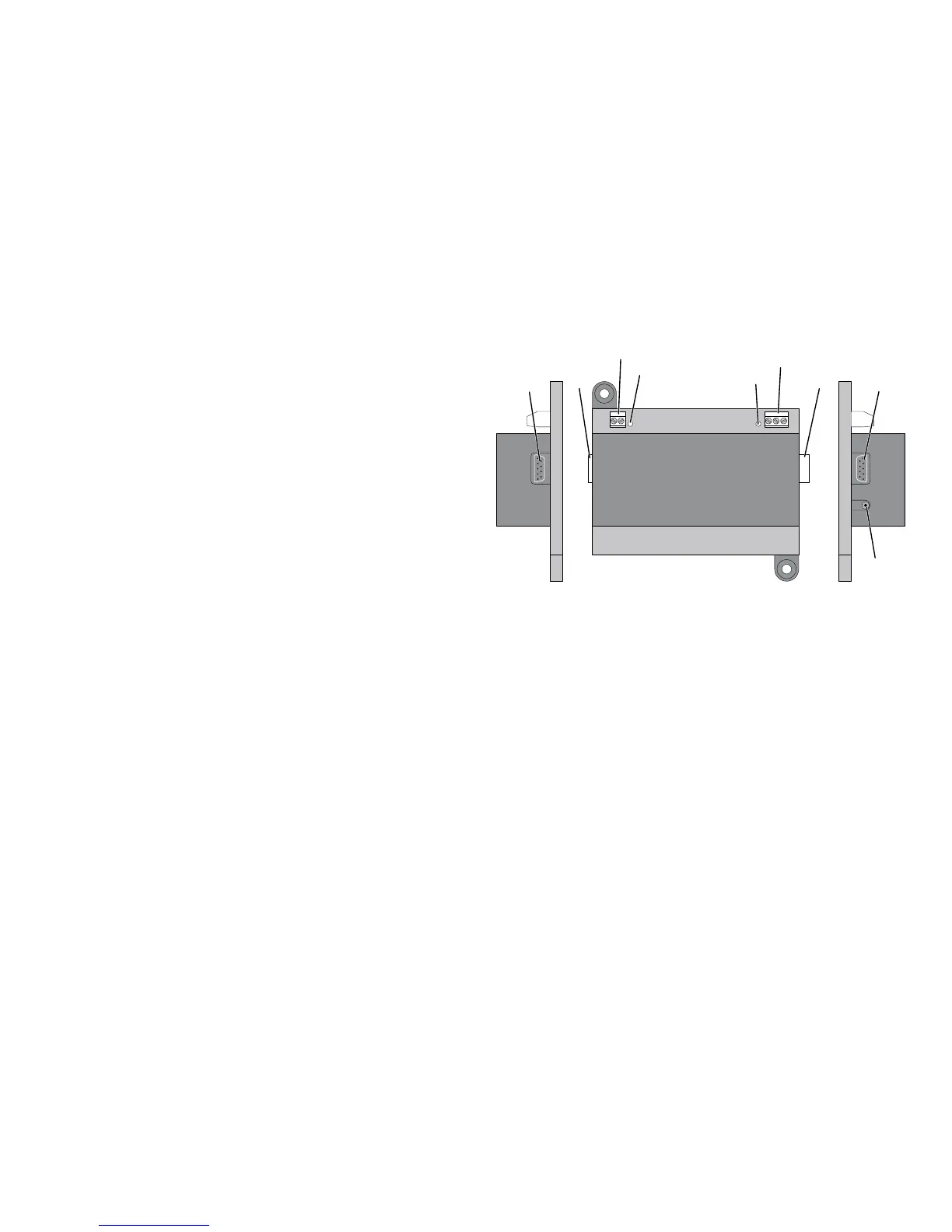

1 Boccola di collegamento per 66360/66361, alimentazione
di tensione
2 La boccola destra 2a è prevista per il collegamento
diretto di un Decoder m83 / m84.
La boccola sinistra 2b è senza funzionalità.
3 Al momento senza utilizzazione.
4 Morsetti di connessione per Decoder k83
5 LED verde, indicazione dello stato
(indica che l‘apparato è alimentato dalla tensione).
6 LED rosso, indicazione di sovraccarico
