marklin 60822 - Collegamento Elettrico

15
0 B
k83
B 0 L
Anschluss für 66360/66361
m83 / m8460822
Universalversorgungseinheit
L 0 B 0 B

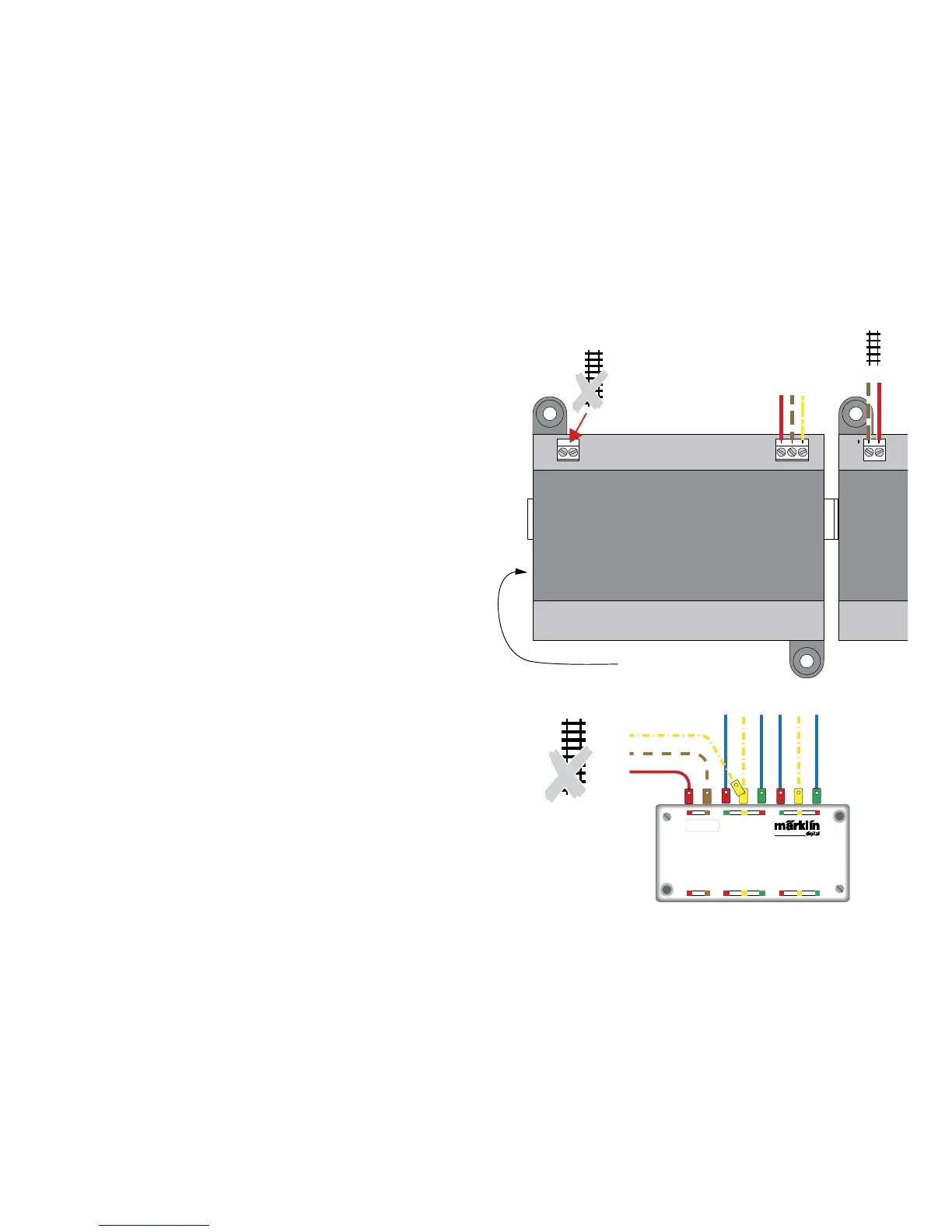

Collegamento elettrico
L’unità di alimentazione 60822 ha bisogno soltanto
dell’alimentazione di tensione tramite l’alimentatore “swit-
ching” da rete 66360/66361.
Il collegamento al Decoder m83 / m84 avviene tramite il col-
legamento laterale ad innesto direttamente da apparecchio
ad apparecchio, senza un cavetto intermedio inserito.
Il segnale Digital dal binario (B/0) deve venire alimentato nel
primo m83/m84 collegato.
L’alimentazione di tensione dell’unità di alimentazione 60822
tramite il collegamento al binario non è possibile.
Collegamento per 66360/66361
decoder k 83
B
0
L
k83
Con l’unità di alimentazione 60822 possono venire alimentati
anche i Decoder più vecchi k83. Questi si devono collegare
in modo corrispondente allo schema che si trova a fianco.
