4
Sicherheitshinweise
• Die Versorgunseinheit 60822 ist zum Gebrauch für digitale
Modelleisenbahnen zur Versorgung der Decoder
m83 / m84 / k83 bestimmt.
• Die Bedienungsanleitung ist Bestandteil des Produktes
und muss deshalb aufbewahrt sowie bei Weitergabe des
Produktes mitgegeben werden.
• Die Spannungsversorgung der Versorgungseinheit erfolgt
ausschließlich über das Schaltnetzteil 66360/66361.
• Anschlussarbeiten an der Versorgungseiheit 60822 dürfen
nur im spannungslosen Zustand erfolgen.
• Das Gehäuse darf nicht geöffnet werden.
• Die Versorgungseinheit 60822 ist ausschließlich zum
Gebrauch in trockenen Räumen bestimmt.

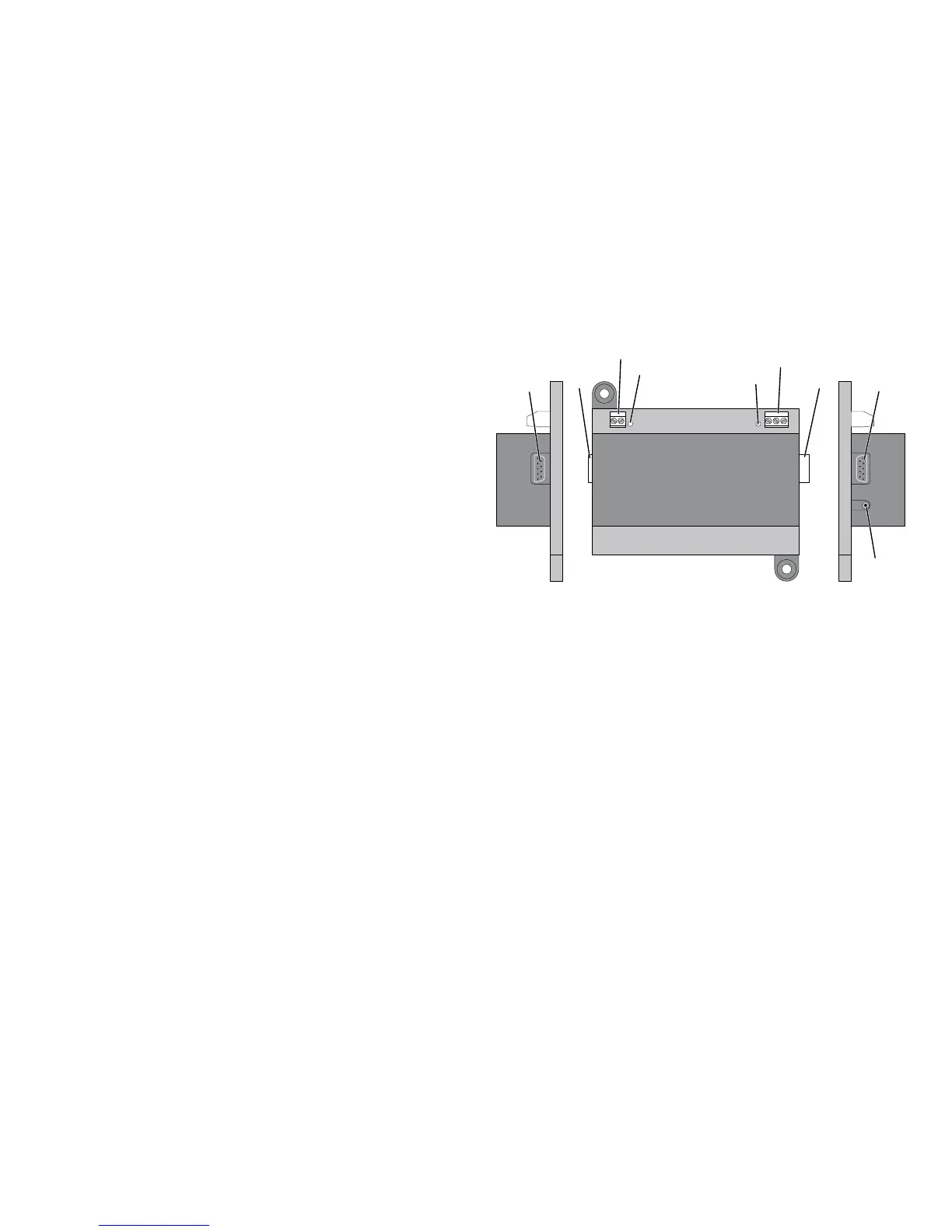

1
2b
2a
2a
2b
3
6
4
5
1 Anschlussbuchse für 66360/66361, Spannungsversorgung
2 Die rechte Buchse 2a ist zum direkten Anschluss eines
Decoders m83 / m84 vorgesehen.
Die linke Buchse 2b ist ohne Funktion.
3 Derzeit ohne Verwendung.
4 Anschlussklemmen für Decoder k83
5 grüne LED, Statusanzeige
(zeigt, dass das Gerät mit Spannung versorgt ist).
6 rote LED, Überlastanzeige
