19
0 B
k83
B 0 L
Anschluss für 66360/66361
m83 / m8460822
Universalversorgungseinheit
L 0 B 0 B
Elektrisk tilslutning
Forsyningsenheden 60822 skal kun bruge spændingen, som
den får gennem omformeren 66360/66361.
Tilslutning til dekoderne m83 / m84 sker ved hjælp af
stikforbindelsen på siden, direkte fra enhed til enhed, uden
mellemliggende kabel.
Digitalsignalet fra skinnen (B/0) skal forbindes med den
første tilsluttede m83/m84.
Det er ikke muligt at forsyne enheden 60822 med strøm via
skinnetilslutningen.

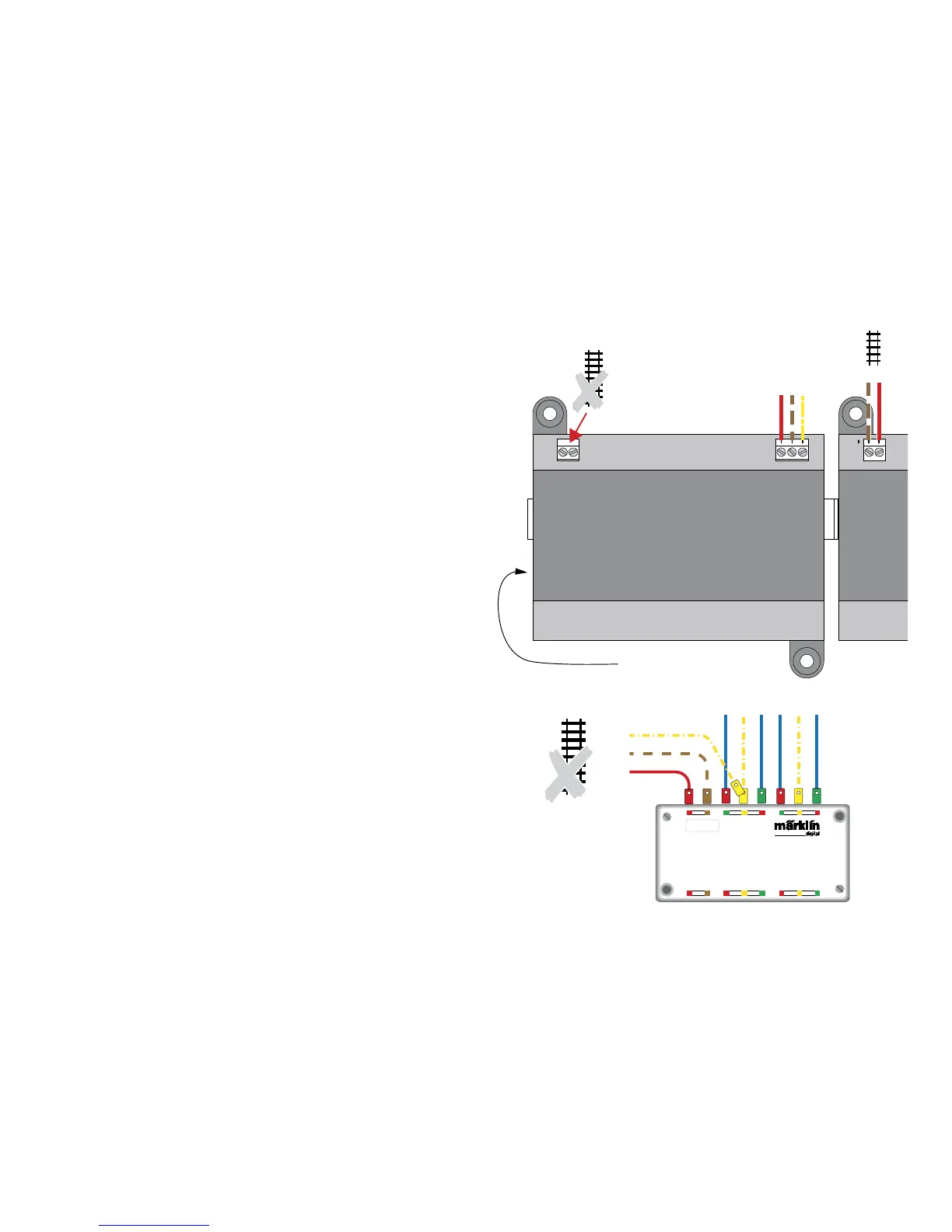

Tilslutning til 66360/66361
decoder k 83
B
0
L
k83
Med forsyningsenheden 60822 er det også muligt at forsyne
de ældre dekodere k83. De skal tilsluttes i henhold til
grafikken i siden.
