Consignes de sécurité
• L’unité d’alimentation 60822 est conçue pour
l’alimentation des décodeurs m83 / m 84 / k83 utilisés sur
des réseaux miniatures numériques.
• La notice d‘utilisation fait partie intégrante du produit ;
elle doit donc être conservée et, le cas échéant, transmi-
se avec le produit.
• L’alimentation en tension de l’unité d’alimentation se fait
exclusivement via le convertisseur 66360/66361.
• Les raccordements à l’unité d’alimentation 60822 doivent
impérativement être effectués hors tension.
• Le boîtier ne doit pas être ouvert.
• L’unité d’alimentation 60822 est exclusivement prévue
pour être utilisée dans des pièces sèches.
1
2b
2a
2a
2b
3
6
4
5

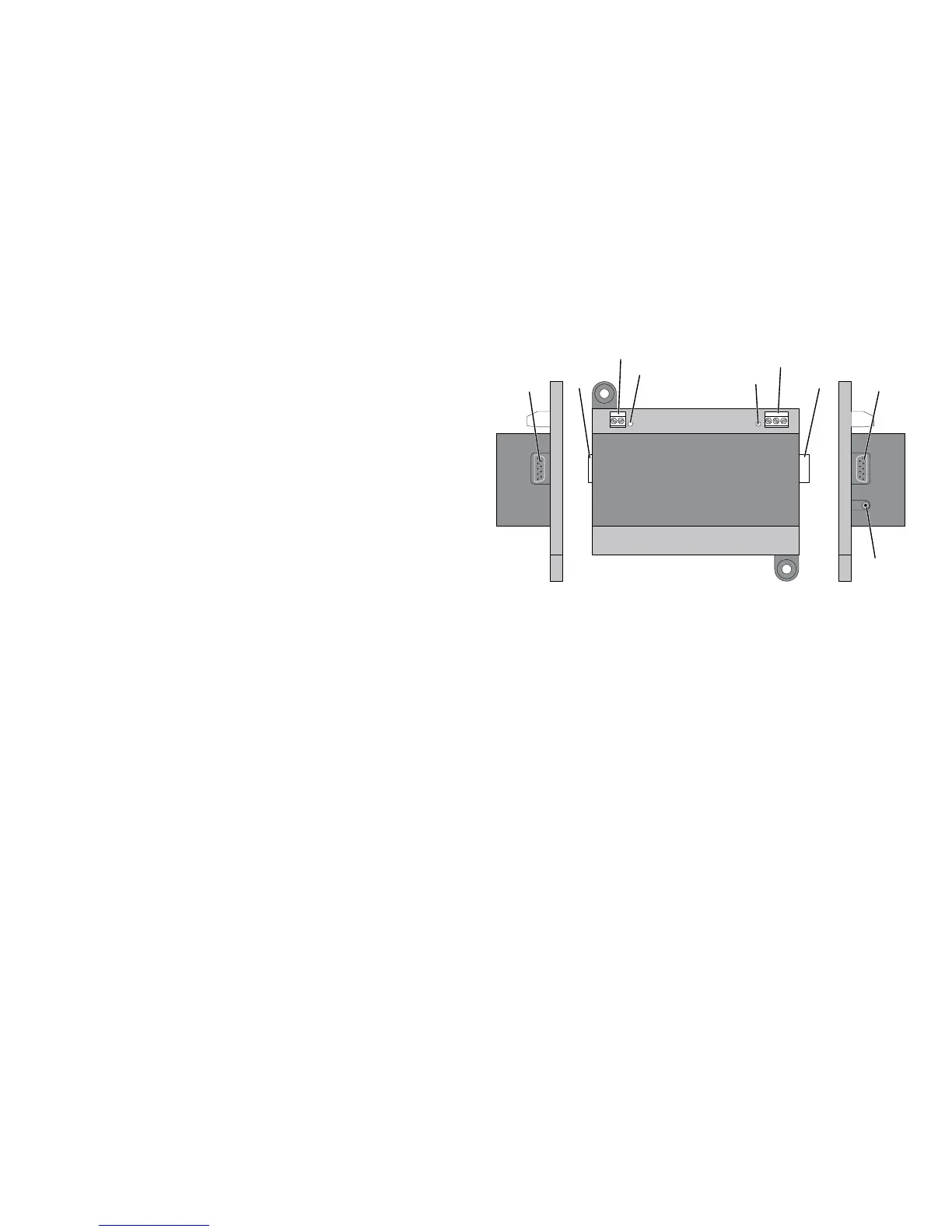

1 Prise pour 66360/66361, alimentation en tension
2 La prise de droite 2a est prévue pour le raccordement
direct d’un décodeur m83 / m84.
La prise de gauche 2b n’a pas de fonction.
3 Actuellement sans utilisation.
4 Bornes de connexion pour décodeur k83
5 LED verte, indication du statut
(montre que l’appareil est alimenté en tension).
6 LED rouge, indication surcharge
