Marstek JUPITER Series - Instalación del Equipo

Cuchillo de uso
Pelacables
Gafas de protección
Rotulador
3.4 Instalación del equipo
≥150mm ≥150mm
≥150mm150-300mm
Debe haber al menos 150 mm de espacio en la parte superior y trasera de la máquina para garantizar
que no haya otros dispositivos alrededor ni obstrucciones para cumplir con los requisitos de
disipación de calor y aislamiento de seguridad.
Cables incluidos en la caja:
1. Conecte los conectores macho y hembra a los terminales fotovoltaicos MC4.
2. Inserte el terminal de CA de la máquina integrada fotovoltaica del balcón en la línea de CA
correspondiente y apriete la rosca. Inserte el enchufe de la línea de CA en el conector del banco de
energía y conéctelo a la red eléctrica local.
3. Conecte la antena a la posición que se muestra en la figura y apriete el hilo.

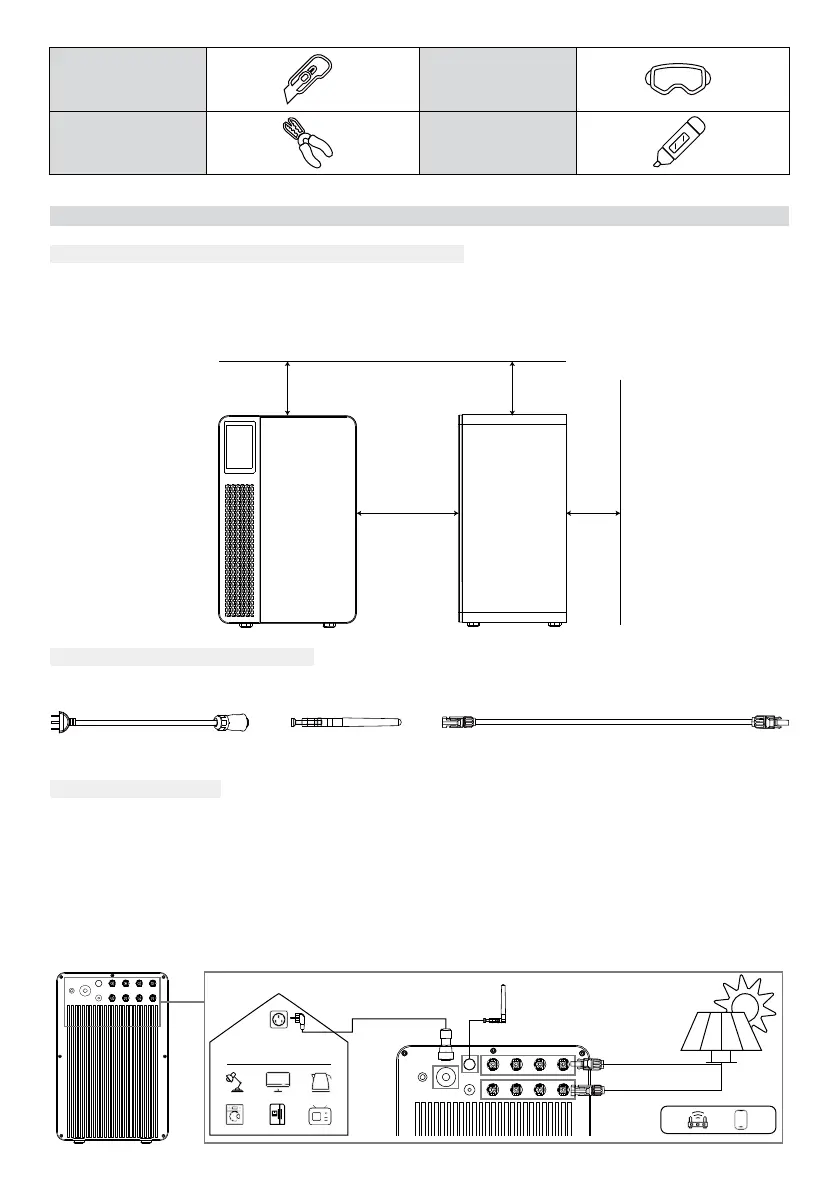

Paso 1: dimensiones de instalación del piso
Paso 2: preparar los cables
Paso 3: conectar
Toma de corriente CA
Panel
fotovoltaico
1
2
Antena
Cable paralelo de CA
Antena Línea fotovoltaica MC4 (proporcionada por
fabricantes de paneles fotovoltaicos)
3
