Coltello multiuso
Spelafili
Occhiali di
protezione
Pennarello (penna)

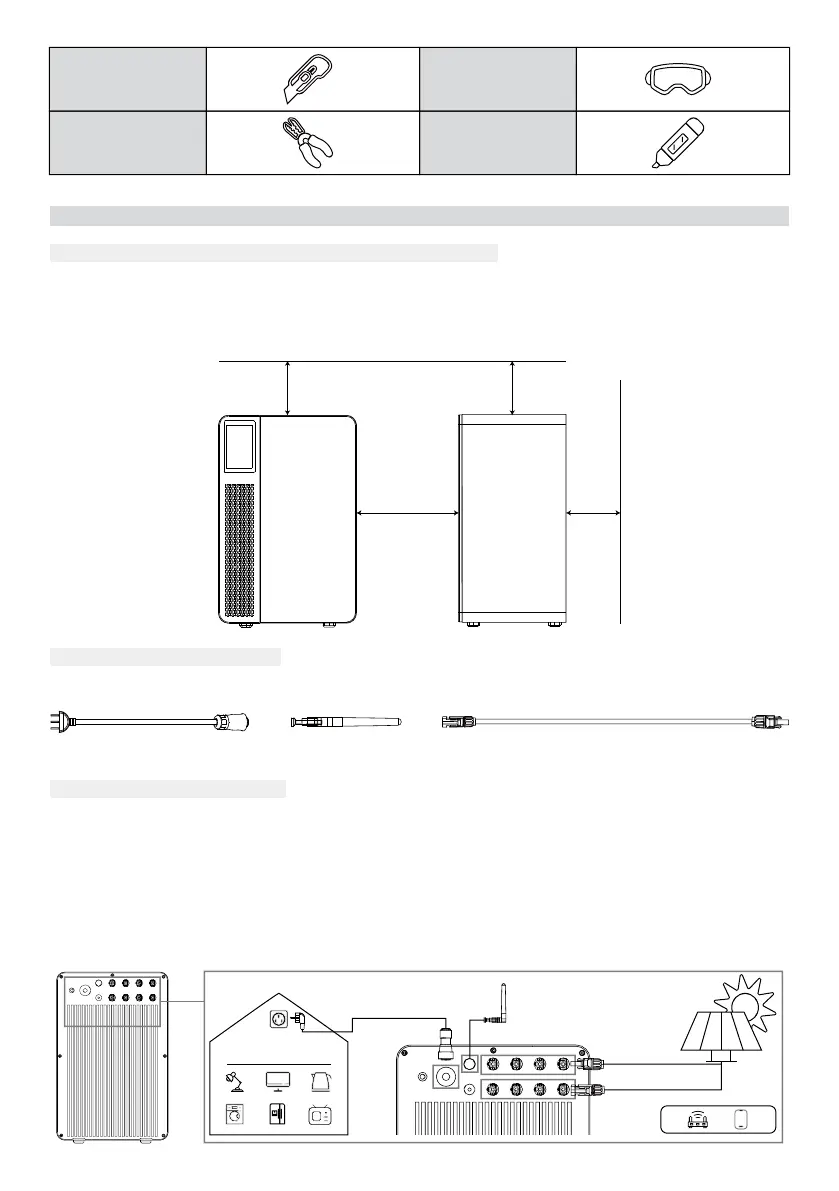

3.4 Installazione dell'apparecchiatura
≥150mm ≥150mm
≥150mm150-300mm
È necessario che vi siano almeno 150 mm di spazio nella parte superiore e posteriore della macchina
per garantire che non vi siano altri dispositivi nelle vicinanze e che non vi siano ostruzioni per
soddisfare i requisiti di dissipazione del calore e isolamento di sicurezza.
Cavi inclusi nella confezione:
1. Collegare i connettori maschio e femmina ai terminali MC4 fotovoltaici.
2. Inserire il terminale CA della macchina fotovoltaica integrata per balcone nella linea CA
corrispondente e serrare la filettatura. Inserire la spina della linea CA nella presa del power bank e
collegarla alla rete elettrica locale.
3. Collegare l'antenna nella posizione mostrata in figura e stringere la filettatura.
Fase 1: dimensioni di installazione a pavimento
Fase 2: preparare i cavi
Fase 3: Connettiti
Presa di corrente CA
Pannello
fotovoltaico
1
2
Antenna
Cavo parallelo CA
Antenna Linea fotovoltaica MC4 (fornita dai
produttori di pannelli fotovoltaici)
3
56
