Allzweckmesser
Abisolierzangen
Schutzbrille
Marker (Stift)

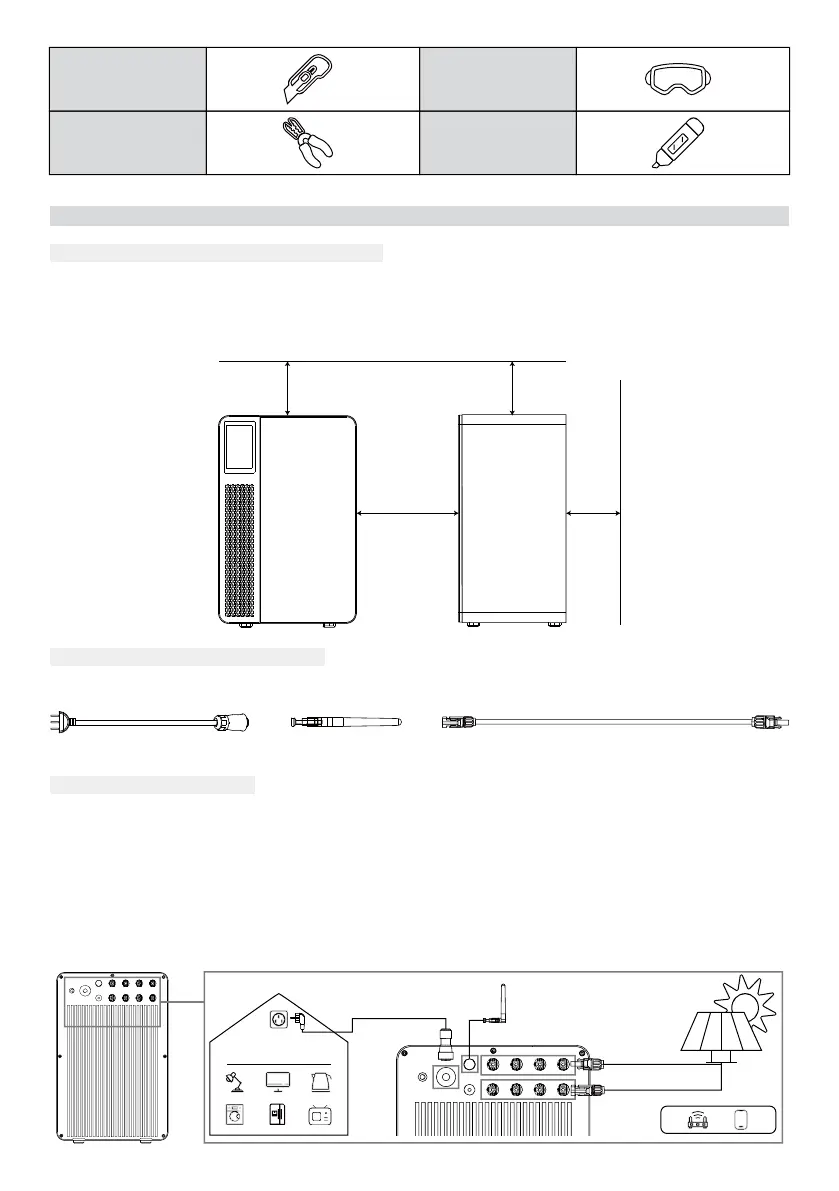

3.4 Geräteinstallation
≥150mm ≥150mm
≥150mm150-300mm
An der Ober- und Rückseite der Maschine müssen mindestens 150 mm Platz sein, um sicherzustellen,
dass sich keine anderen Geräte in der Nähe befinden und keine Hindernisse vorhanden sind, um die
Anforderungen an Wärmeableitung und Sicherheitsisolierung zu erfüllen.
Im Lieferumfang enthaltene Kabel:
1. Verbinden Sie die männlichen und weiblichen Steckverbinder mit den Photovoltaik-MC4-
Anschlüssen.
2. Stecken Sie den AC-Anschluss des Balkon-Photovoltaik-Geräts in die passende AC-Leitung und
ziehen Sie das Gewinde fest. Stecken Sie den Stecker des Wechselstromkabels in die Powerbank-
Buchse und verbinden Sie es mit dem örtlichen Stromnetz.
3. Schließen Sie die Antenne an der in der Abbildung gezeigten Position an und ziehen Sie das
Gewinde fest.
Schritt 1: Bodeninstallationsmaße
Schritt 2: Kabel vorbereiten
Schritt 3: Verbinden
Wechselstromsteckdose
Photovoltaik
-Panel
1
2
Antenne
AC-Parallelkabel
Antenne PV-MC4-Linie (bereitgestellt von Herstellern
von Photovoltaikmodulen)
3
34
