Marstek JUPITER Series - Instalacja Sprzętu

Nóż uniwersalny
Ściągacze izolacji
Okulary ochronne
Marker

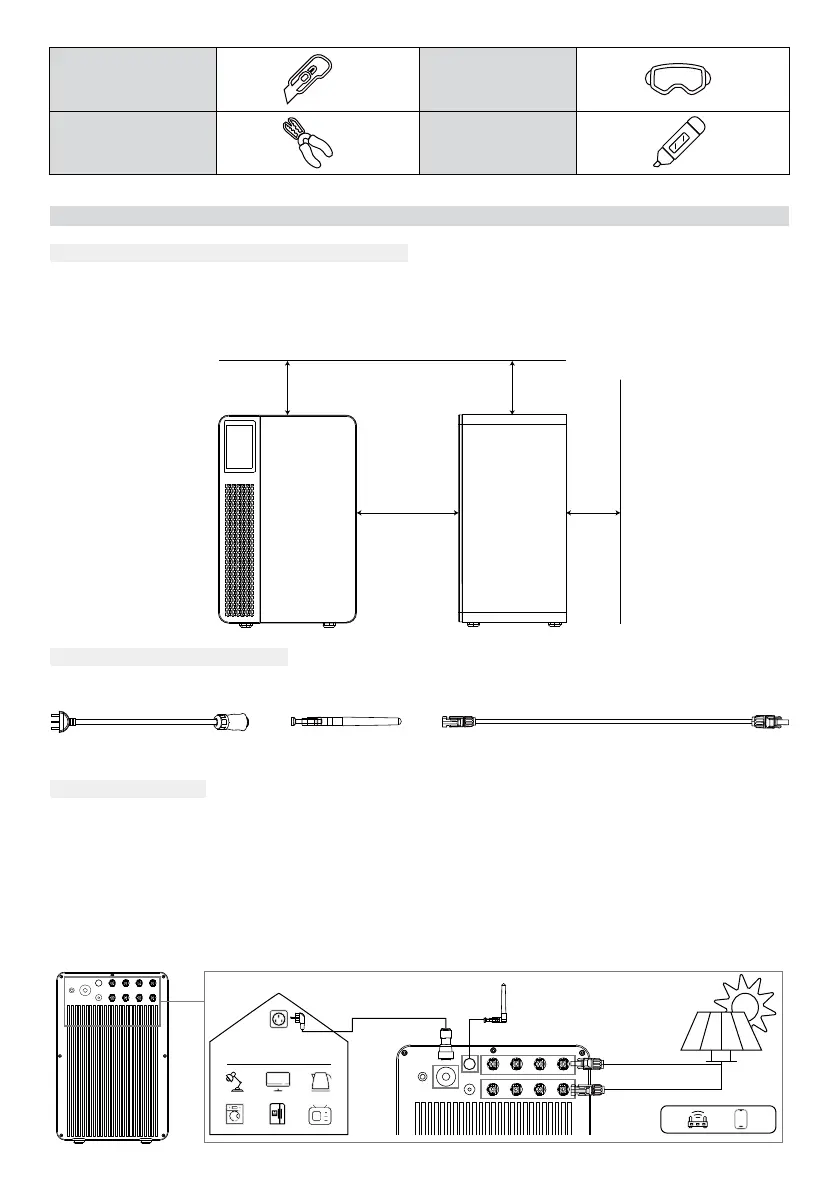

3.4 Instalacja sprzętu
≥150mm ≥150mm
≥150mm150-300mm
Należy pozostawić co najmniej 150 mm wolnej przestrzeni u góry i z tyłu maszyny, aby w pobliżu nie
znajdowały się żadne inne urządzenia ani przeszkody, aby spełnić wymagania dotyczące
odprowadzania ciepła i izolacji bezpieczeństwa.
Kable w zestawie:
1. Podłączyć złącze męskie i żeńskie do zacisków fotowoltaicznych MC4.
2. Włóż zacisk AC zintegrowanej maszyny fotowoltaicznej balkonowej do odpowiedniego przewodu
AC i dokręć gwint. Włóż wtyczkę przewodu prądu przemiennego do gniazda power banku i podłącz
ją do lokalnej sieci energetycznej.
3. Podłącz antenę w miejscu pokazanym na rysunku i dokręć gwint.
Krok 1: wymiary montażowe podłogi
Krok 2: Przygotuj kable
Krok 3: Połącz
Gniazdo zasilania
prądem zmiennym
Panel
fotowoltaiczny
1
2
Antena
Kabel równoległy
prądu przemiennego
Antena Linia fotowoltaiczna MC4 (dostarczana
przez producentów paneli fotowoltaicznych)
3
122
