Marstek JUPITER Series - Installation de Léquipement

Couteau tout usage
Pinces à dénuder
lunettes de
protection
Marqueur
3.4 Installation de l'équipement
≥150mm ≥150mm
≥150mm150-300mm
Il doit y avoir au moins 150 mm d'espace en haut et à l'arrière de la machine pour garantir qu'il n'y
a aucun autre appareil à proximité ni aucune obstruction afin de répondre aux exigences de
dissipation thermique et d'isolation de sécurité.
Cables included:
1. Connectez les connecteurs mâle et femelle aux bornes photovoltaïques MC4.
2. Insérez la borne AC de la machine photovoltaïque intégrée du balcon dans la ligne AC
correspondante et serrez le filetage. Insérez la fiche de la ligne CA dans la prise de la banque
d'alimentation et connectezla au réseau électrique local.
3. Connectez l'antenne à la position indiquée sur la figure et serrez le fil.

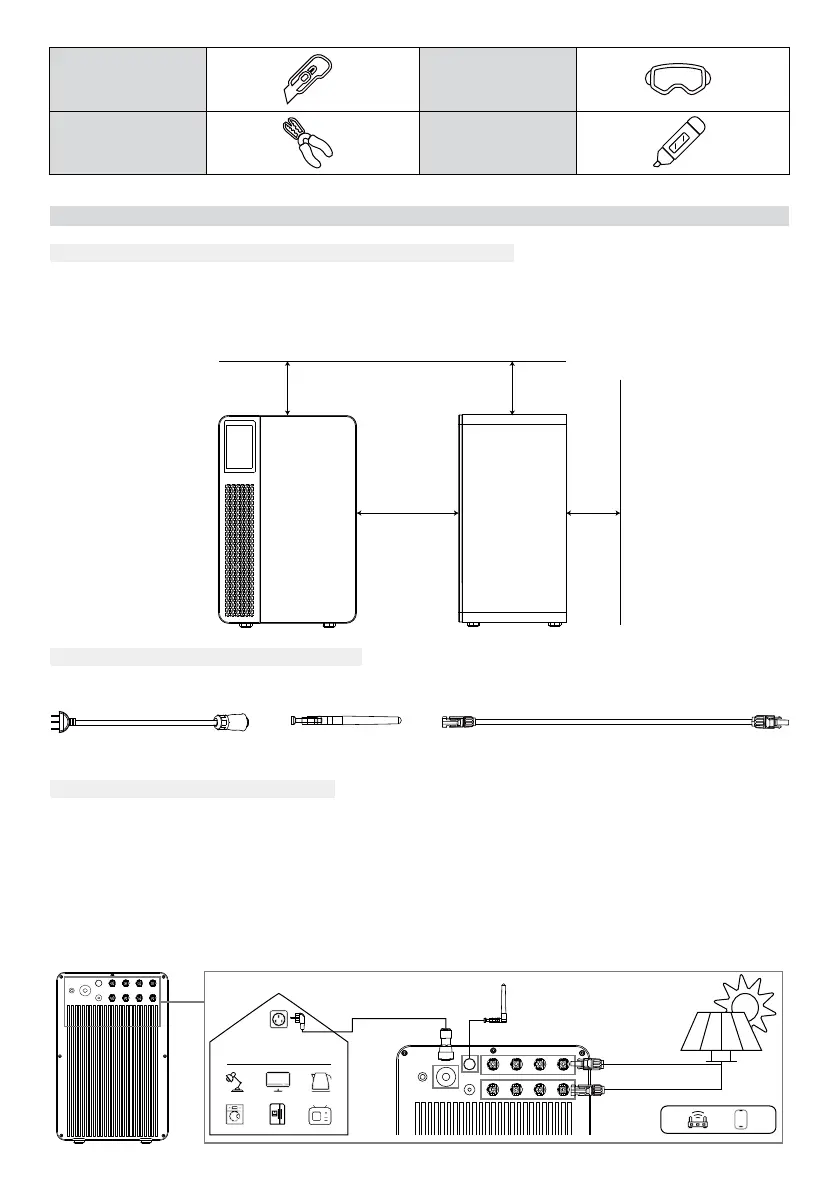

Deuxième 1: dimensions d'installation au sol
Deuxième 2: préparer les câbles
Deuxième 3 : Connectezvous
Prise de courant CA
Panneau
photovoltaïque
1
2
Antenne
Câble parallèle CA
Antenne Ligne photovoltaïque MC4 (fournie par les
fabricants de panneaux photovoltaïques)
3
