Mase IS 24 - Pannello Comandi E Strumenti

IS 24 - 27 - 25T - 30T - 34T
- 17
I
I
E
M
P
T
S
O
E
N
R
E
G
C
Y
ENGINE CONTROL
EC1
°C
OIL
°C
BATT.
RUN
1
6
7
8
9
10
11
12
2
3
4
5
13
89923222425
26

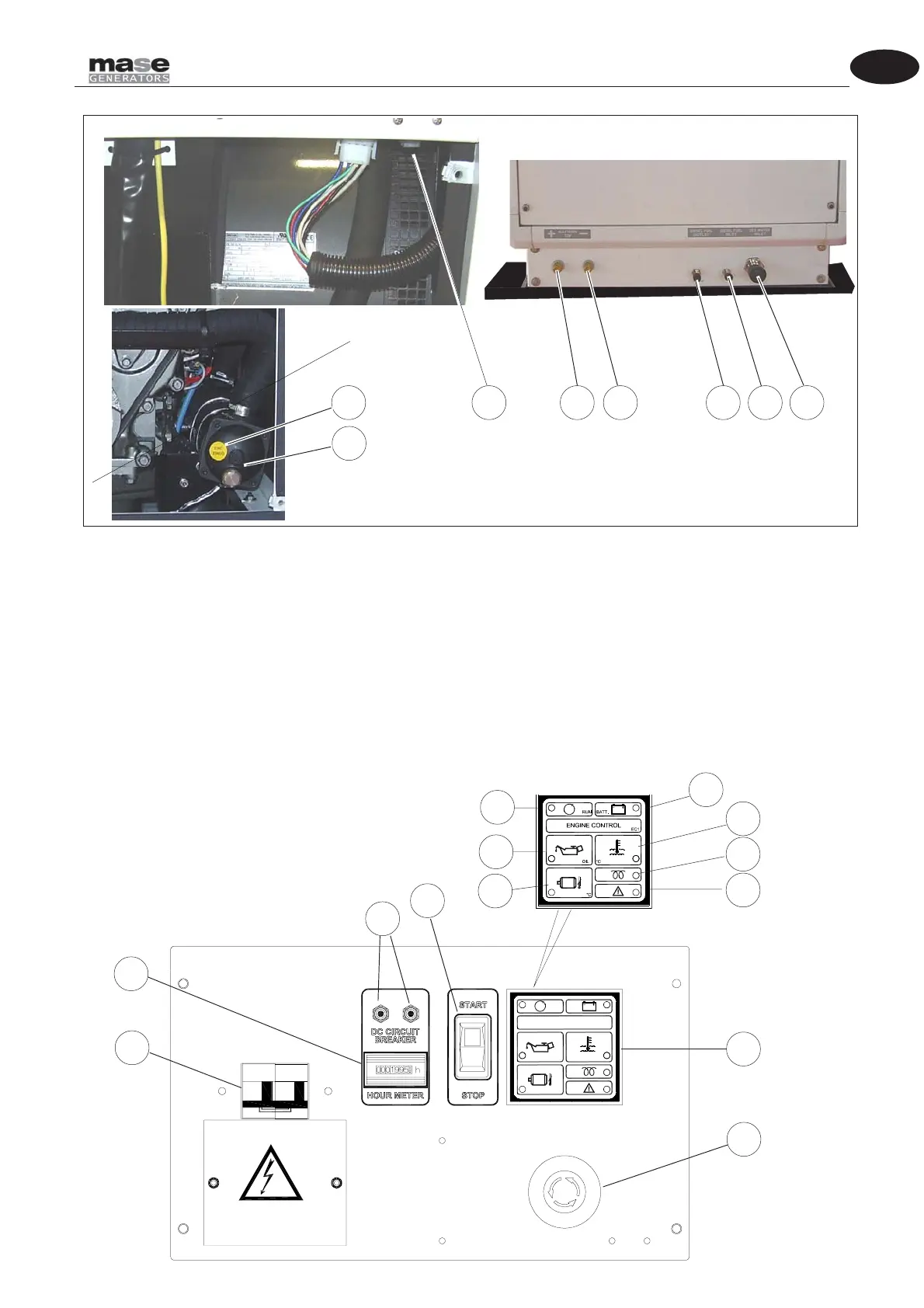

2.2 PANNELLO COMANDI E STRUMENTI (VERSIONE STANDARD)
Ogni gruppo elettrogeno dispone di un pannello strumen-
ti per i comandi e i controlli sul quale si trovano i seguenti
componenti:
1) Interruttore magnetotermico
2) Contaore
3) Interruttori termici di corrente DC breaker
4) Pulsante START / STOP / Preriscaldo
5) Modulo protezione motore
6) Spia “°C” alta temperatura alternatore
7) Spia “OIL” bassa pressione olio
8) Spia “RUN” motore avviato
9) Spia “BATT” funzionamento caricabatteria
10) Spia “°C” alta temperatura motore
11) Spia preriscaldo (non utilizzata)
12) Spia allarme generico (non utilizzata)
13) Interruttore di emergenza
