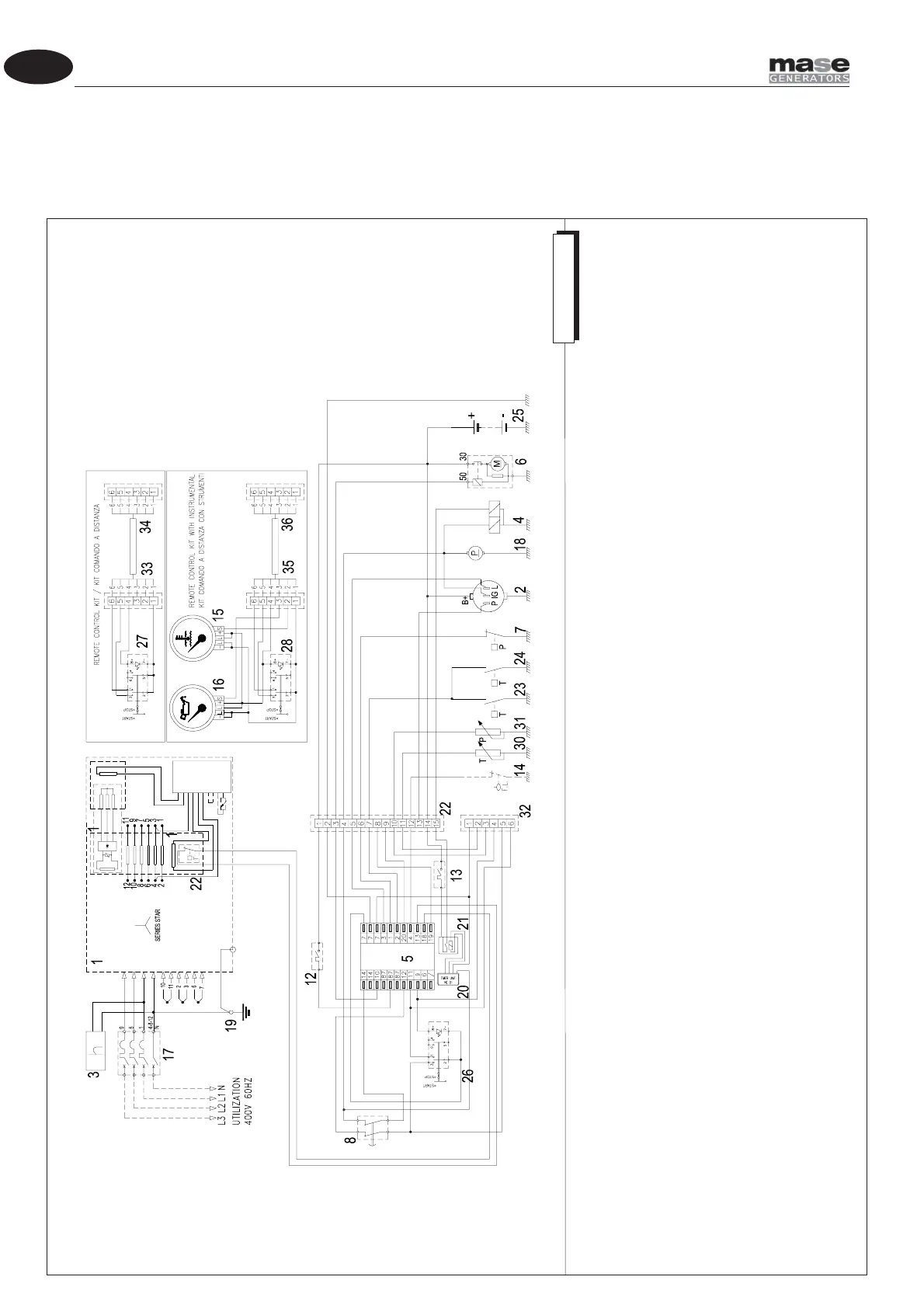

Mase IS 24 - 10.2 SCHEMA ELETTRICO IS 25 T

IS 24 - 27 - 25T - 30T - 34T
- 46
I
I
Cod.45984
1
A.V.R.
5C 5B 5A 7 6 5 3A 4 3
100Kohm
60HZ
9
10.2 SCHEMA ELETTRICO IS 25T
14 GALLEGGIANTE DISPERSIONE
CARBURANTE
15 STRUMENTO INDICATORE
TEMPERATURA
16 STRUMENTO INDICATORE
PRESSIONE OLIO
17 MAGNETOTERMICO 2P 18 POMPA COMBUSTIBILE 19 COLLEGAMENTO DI TERRA 20 UNITA TIMER 21 RELE’ 22 CONNETTORE 15P 23 TERMOSTATO MOTORE
1 ALTERNATORE 2 ALTERNATORE RICARICA BATTERIA 3 CONTAORE 4 ELETTROMAGNETE STOP 5 MODULO PROTEZIONE MOTORE 6 MOTORINO DI AVVIAMENTO 7 PRESSOSTATO OLIO 8 PULSANTE ARRESTO DI EMERGENZA 9 REGOLATORE ELETTRONICO DI
TENSIONE
10 ROTORE 11 STATORE 12 TERMICO 13 TERMICO
24 TERMOSTATO MOTORE 25 BATTERIA 26 PULSANTE START-STOP 27 PULSANTE START-STOP 28 PULSANTE START-STOP 29 TERMOSTATO ALTERNATORE 30 SENSORE TEMPERATURA 31 SENSORE PRESSIONE OLIO 32 CONNETTORE 6P 33 CONNETTORE 6P 34 CONNETTORE 6P 35 CONNETTORE 6P 36 CONNETTORE 6P
