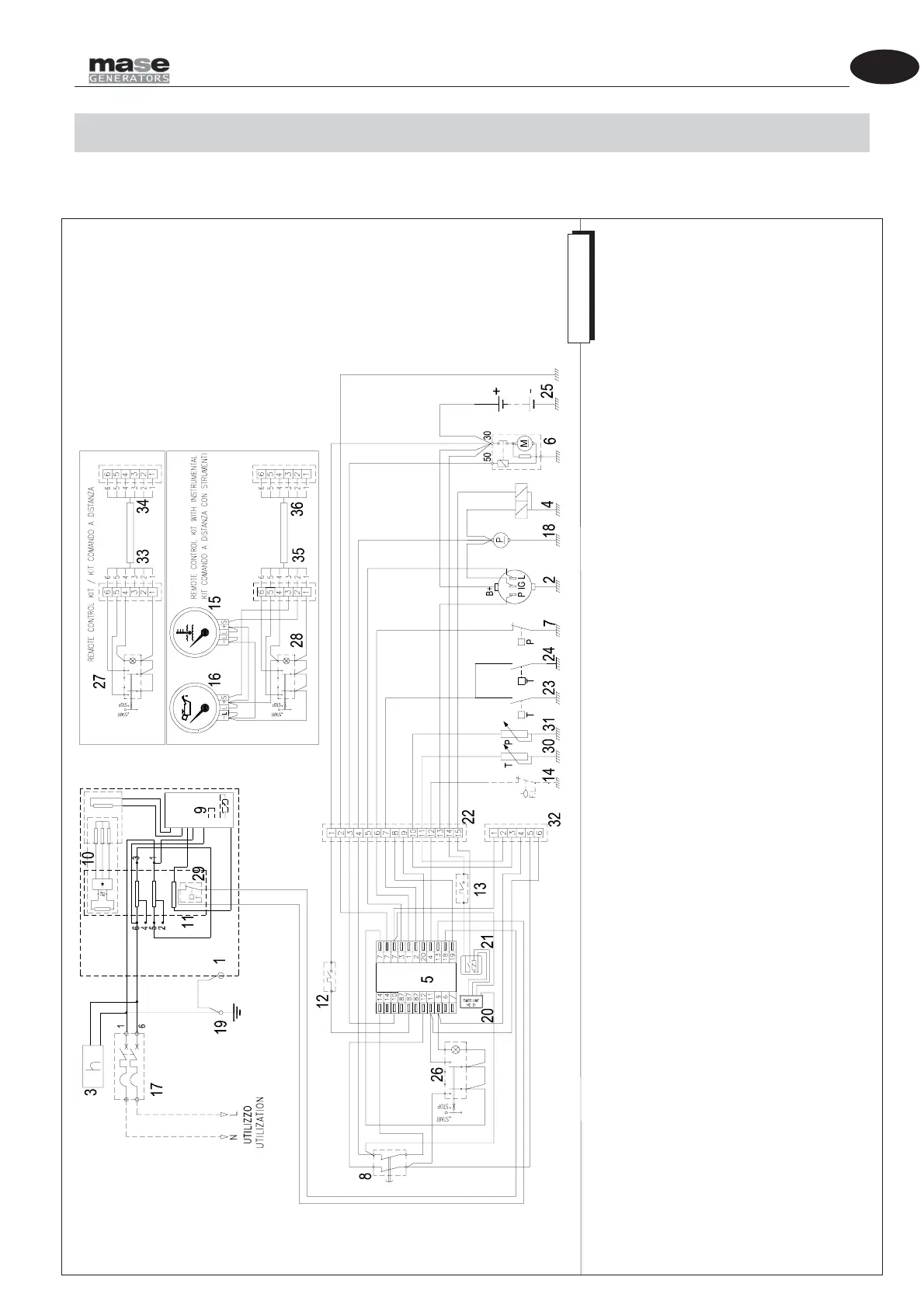

Mase IS 24 - 10 SCHEMI ELETTRICI; 10.1 SCHEMA ELETTRICO IS 24 - 27

IS 24 - 27 - 25T - 30T - 34T
- 45
I
I
Cod.45862
60HZ
5A
5B 5C 7
A.V.R.
3 3A 4A 4 6 5 2 1
10 SCHEMI ELETTRICI
19 COLLEGAMENTO DI TERRA 20 UNITA TIMER 21 RELE’ 22 CONNETTORE 15P 23 TERMOSTATO MOTORE 24 TERMOSTATO MOTORE 25 BATTERIA 26 PULSANTE START-STOP 27 PULSANTE START-STOP 28 PULSANTE START-STOP 29 TERMOSTATO ALTERNATORE 30 SENSORE TEMPERATURA 31 SENSORE PRESSIONE OLIO 32 CONNETTORE 6P 33 CONNETTORE 6P 34 CONNETTORE 6P 35 CONNETTORE 6P
1 ALTERNATORE 2 ALTERNATORE RICARICA BATTERIA 3 CONTAORE 4 ELETTROMAGNETE STOP 5 MODULO PROTEZIONE MOTORE 6 MOTORINO DI AVVIAMENTO 7 PRESSOSTATO OLIO 8 PULSANTE ARRESTO DI EMERGENZA 9 REGOLATORE ELETTRONICO DI TENSIONE 10 ROTORE 11 STATORE 12 TERMICO 13 TERMICO 14 GALLEGGIANTE DISPERSIONE CARBURANTE 15 STRUMENTO INDICATORE TEMPERATURA 16 STRUMENTO INDICATORE PRESSIONE OLIO 17 MAGNETOTERMICO 2P 18 POMPA COMBUSTIBILE
36 CONNETTORE 6P
10.1 SCHEMA ELETTRICO IS 24 - 27
