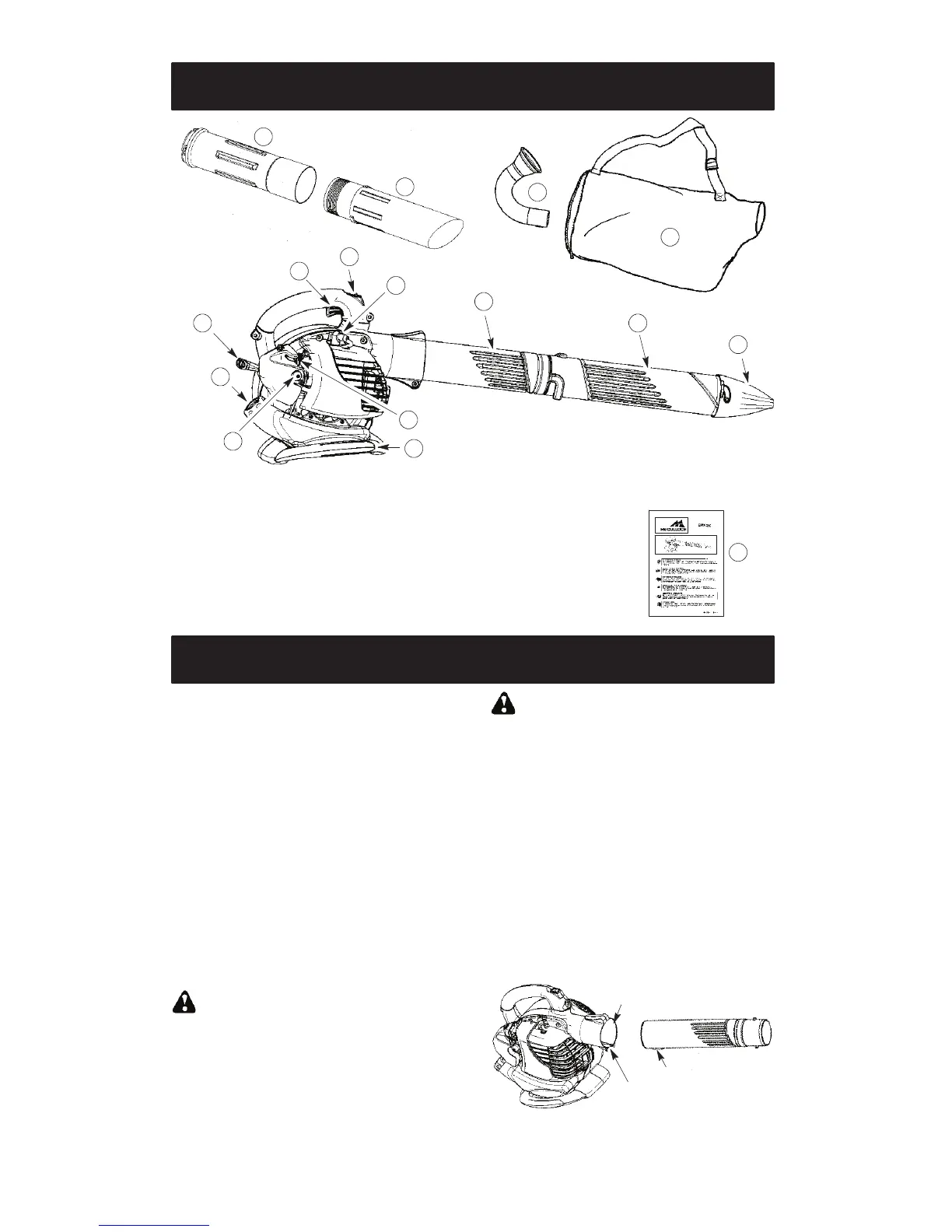

O QUE É O QUÊ?
1. Acelerador 9. Tubo superior do soprador
2. Interruptor STOP 10. Tubo inferior do soprador
3. Botão de espoleta 11. Bocal de alta velocidade
4. Controlo do ar 12. Tubo de cotovelo
5. Tampão de combustível 13. Saco de aspirador
6. Corda de arranque 14. Tubo superior de aspirador
7. Pega do aspirador 15. Tubo inferior de aspirador
8. Vela de ignição 16. Manual do instrução
14
15
13
12
6
1
2
8
9
10
11
4
3
7
5
16
O QUE É O QUÊ?
MONTAGEM
CONTEÚDO DA EMBALAGEM
Verifique se o conteúdo da embalagem
corresponde à seguinte lista.
S Soprador
S Tubo superior do soprador
S Tubo inferior do soprador
S Bocal de alta velocidade
S Tubo de cotovelo
S Saco de aspirador
S Tubo superior de aspirador
S Tubo inferior de aspirador
S Parafuso para o montagem dos tubos de
aspirador
NOTA: É normal que o filtro de combustível
chocalhe dentro do depósito de combustível
quando este estiver vazio.
MONTAGEM
ADVERTÊNCIA: Pare o motor e
comprove que as pás do impulsor estão
paradas antes de abrir a porta de entrada de
aspirador ou de tentar inserir ou retirar os tubos
de aspirador o tubo de sopro. As pás rotativas
podem causar ferimentos graves. Desligue a
vela de ignição antes de realizar a manutenção.
ADVERTÊNCIA: Se receber a
máquina montada, repita todos os passos
para se assegurar que a máquina está
devidamente montada e que as peças estão
bem apertadas.
D Uma chaveestá requerida para o montagem.
MONTAGEM DO SOPRADOR
MONTAGEM DOS TUBOS DO
SOPRADOR
1. Alinhe a saliência do tubo superior do
soprador com o entalhe situado na saída
do soprador; deslize o tubo para o lugar.
NOTA: O parafuso de fixação do tubo deve
estar suficientemente desapertado para permitir
que os tubos do soprador sejam inseridos na
saída do soprador. Desaperte o parafuso
rodando--o no sentido contrário ao dos
ponteiros do relógio (não retire as porcas).
Saída do soprador
Ranhura
Saliência
