-- 44 --

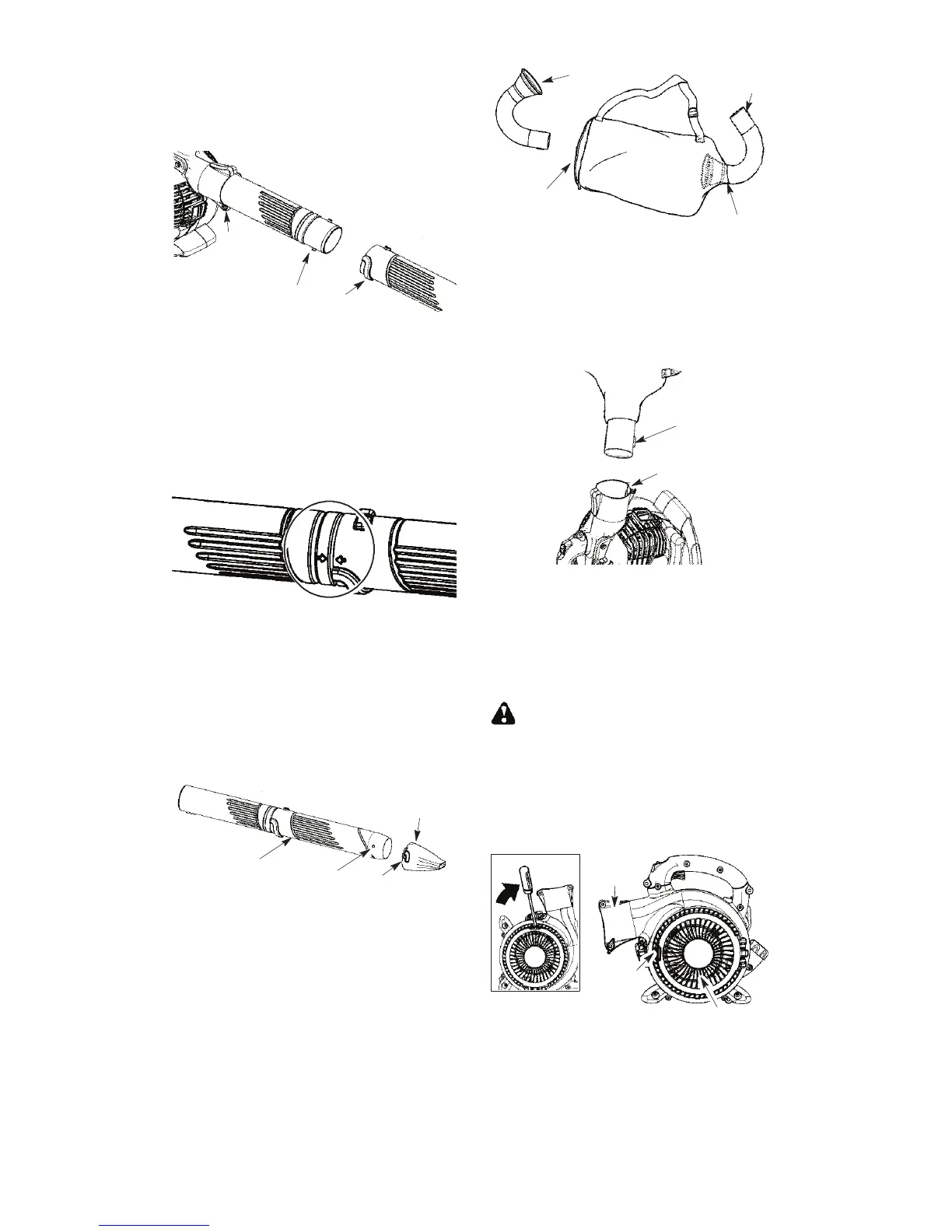

2. Fixe os tubos rodando o parafuso no
sentido dos ponteiros do relógio.
3. Alinhe as ranhuras do tubo inferior do
soprador com as linguetas do tubo
superior do soprador.
Ranhura
Parafuso e
porca de
fixação do
tubo
Lingueta
Tubo superior
do soprador
Tubo inferior
do soprador
4. Deslize o tubo inferior dosoprador sobreo
tubo superior do soprador.
5. Rode o tubo inferior do soprador no
sentido dos ponteiros do relógio até sentir
um clique para fixar o tubo inferior do
soprador no tubo superior do soprador.
NOTA: Quando os tubos superior e inferior
do soprador estiverem devidamente
montados um no outro, as setas de ambos os
tubos ficam alinhadas.
6. Para remover os tubos, rode o parafuso
no sentido contrário ao dos ponteiros do
relógio para desapertar os tubos (não
retire as porcas); retire os tubos.
MONTAGEM DO BOCAL DE ALTA
VELOCIDADE
Quando desejar uma maior velocidade do ar,
utilize o bocal de alta velocidade.
1. Alinhe as ranhuras do bocal com as
linguetas do tubo inferior do soprador.
Bocal de alta
velocidade
Lingueta
Rahnura
Tubo inferior
do soprador
2. Deslize o bocal sobre o tubo inferior do
soprador.
3. Rode o bocal no sentido dos ponteiros do
relógio até sentir um clique para fixar o
bocal no tubo inferior do soprador.
MONTAGEM DO ASPIRADOR
MONTAGEM DO SACO DO
ASPIRADOR
1.. Abra o fecho do saco do aspirador e
introduza o tubo de cotovelo.
2. Empurre a pequena extremidade do tubo
de cotovelo para dentro da pequena
abertura do saco.
Tubo de
cotovelo
Abertura
com fecho
Pequena abertura
Saliência
NOTA: Certifique--se de que a aresta da
pequena está bem encaixada na área
arredondada do tubo de cotovelo e que a
saliência no cotovelo está para baixo.
3. Feche o fecho do saco. Certifique--se que
o fecho está totalmente fechado.
4. Retire o tubo de sopro do motor.
Saliência
Ranhura
5. Introduza o tubo de cotovelo na saída de
sopro. Comprove que a saliência do tubo
de cotovelo está alinhada com a ranhura
da saída de sopro.
6. Fixe o tubo de cotovelo rodando o botão
no sentido horário até que fique apertado.
MONTAGEM DO TUBO DE
ASPIRADOR
ADVERTÊNCIA: Pare o motor e
comprove que as pás do impulsor estão
paradas antes de abrir a porta de entrada de
aspirador ou de tentar inserir ou retirar os
tubos de aspirador o tubo de sopro. As pás
rotativas podem causar ferimentos graves.
1. Introduza aponta de umachave defendas
na área do retentor da entrada de
aspirador.
Área do
retentor
Saída do
soprador
Área do
retentor
Tampa de entrada de aspirador
2. Incline delicadamente o cabo da chave de
fendas para a frente da unidade para
soltar o retentor enquanto puxa para cima
a tampa da entrada de aspirador com a
outra mão.
