4AC / AC 020C/ 025C/ 030C

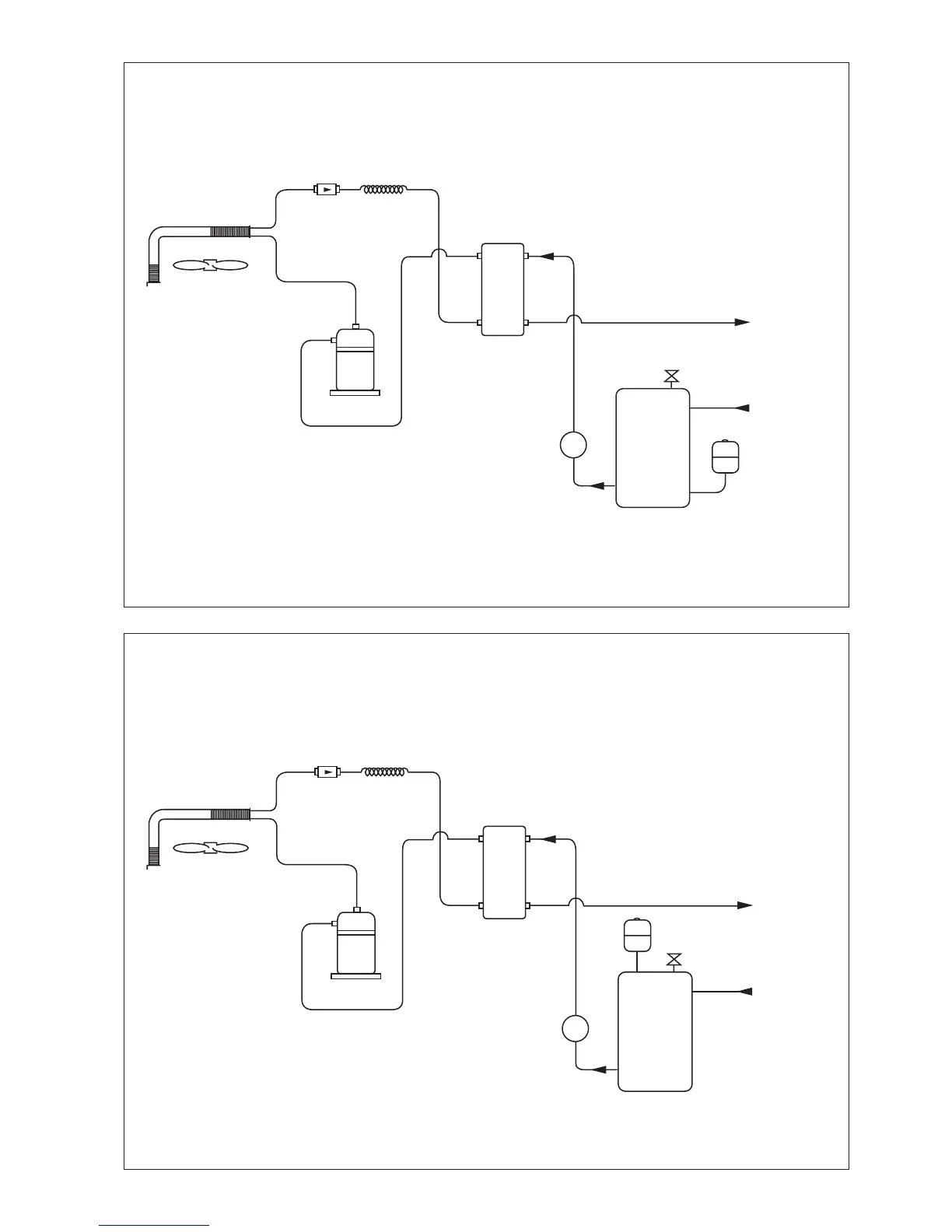

Схема водяного / охлаждающего контура
ФИЛЬТР-
ВЛАГООТДЕЛИТЕЛЬ
КАПИЛЛЯРНАЯ
ТРУБКА
ПАЯНЫЙ
ПЛАСТИНЧАТЫЙ
ТЕПЛООБМЕННИК
КОМПРЕССОР
ВОДЯНОЙ
НАСОС
АВТОМАТИЧЕСКИЙ КЛАПАН
СБРОСА ДАВЛЕНИЯ
ВЫХОД
ВОДЫ
ВХОД
ВОДЫ
РАСШИРИТЕЛЬНЫЙ
БАК
ВОДЯНОЙ БАК
4AC / AC 040C/ 050C/ 060C
Схема водяного / охлаждающего контура
ФИЛЬТР-
ВЛАГООТДЕЛИТЕЛЬ
КАПИЛЛЯРНАЯ
ТРУБКА
КОМПРЕССОР
ВОДЯНОЙ
НАСОС
АВТОМАТИЧЕСКИЙ КЛАПАН
СБРОСА ДАВЛЕНИЯ
ВЫХОД
ВОДЫ
ВХОД
ВОДЫ
РАСШИРИТЕЛЬНЫЙ БАК
ВОДЯНОЙ БАК
оАикт № : 70-03-4-067460
оАикт № : 70-03-4-087461
ПАЯНЫЙ
ПЛАСТИНЧАТЫЙ
ТЕПЛООБМЕННИК
