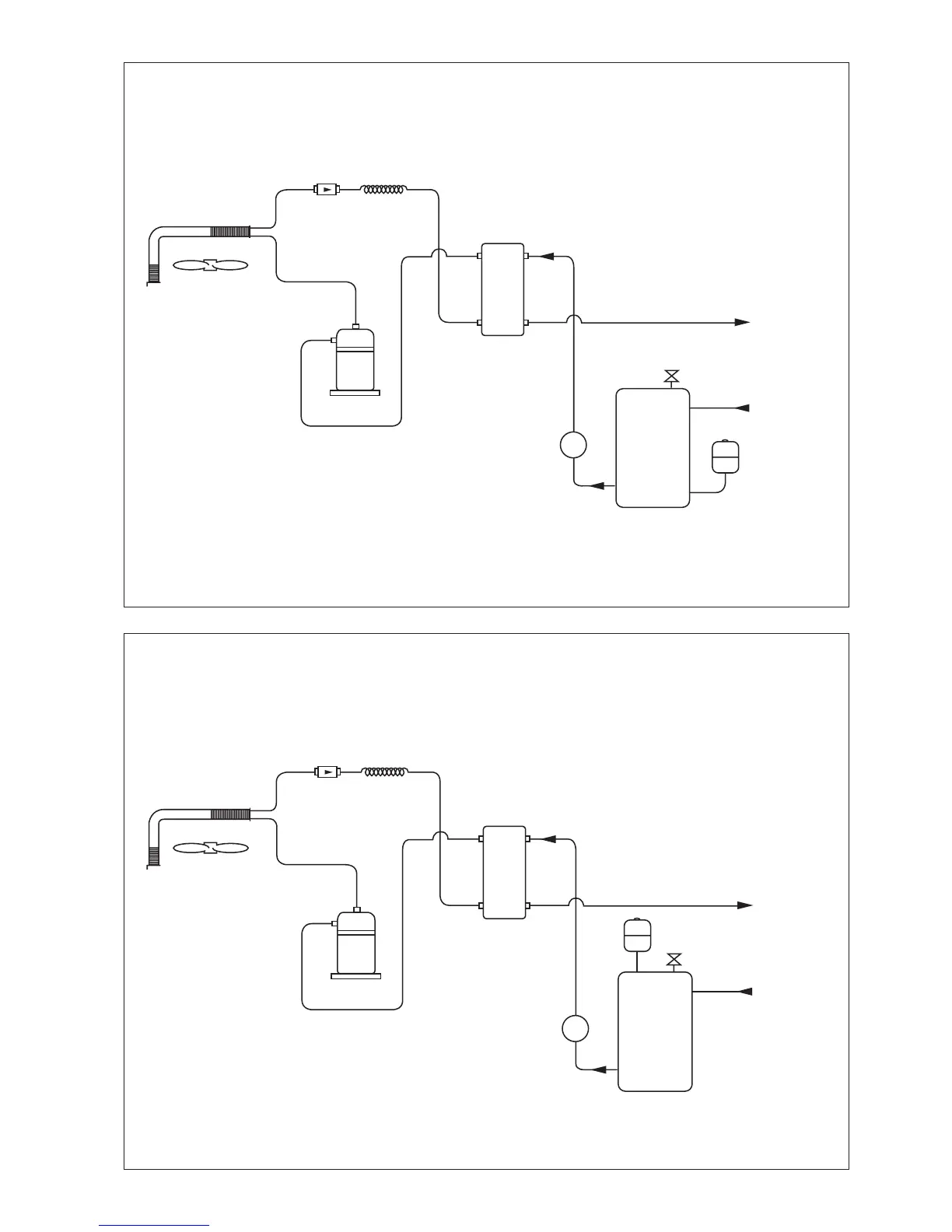

4AC / AC 20C/ 25C/ 30C
Water / Refrigerant Circuit Diagram
FILTER
DRIER
CAP TUBE
BPHE
COMPRESSOR
WATER PUMP
AUTO PRESS RELIEF VALVE
WATER
OUT
WATER
IN
EXPANSION
TANK
WATER STORAGE
TANK
4AC / AC 40C/ 50C/ 60C
Water / Refrigerant Circuit Diagram
FILTER
DRIER
CAP TUBE
BPHE
COMPRESSOR
WATER PUMP
AUTO PRESS RELIEF VALVE
WATER
OUT
WATER
IN
EXPANSION
TANK
WATER STORAGE
TANK
PART NO : 70-03-4-067460
PART NO : 70-03-4-087461
