McQuay AC20C / MAC020C - Page 70

4-9
P
P

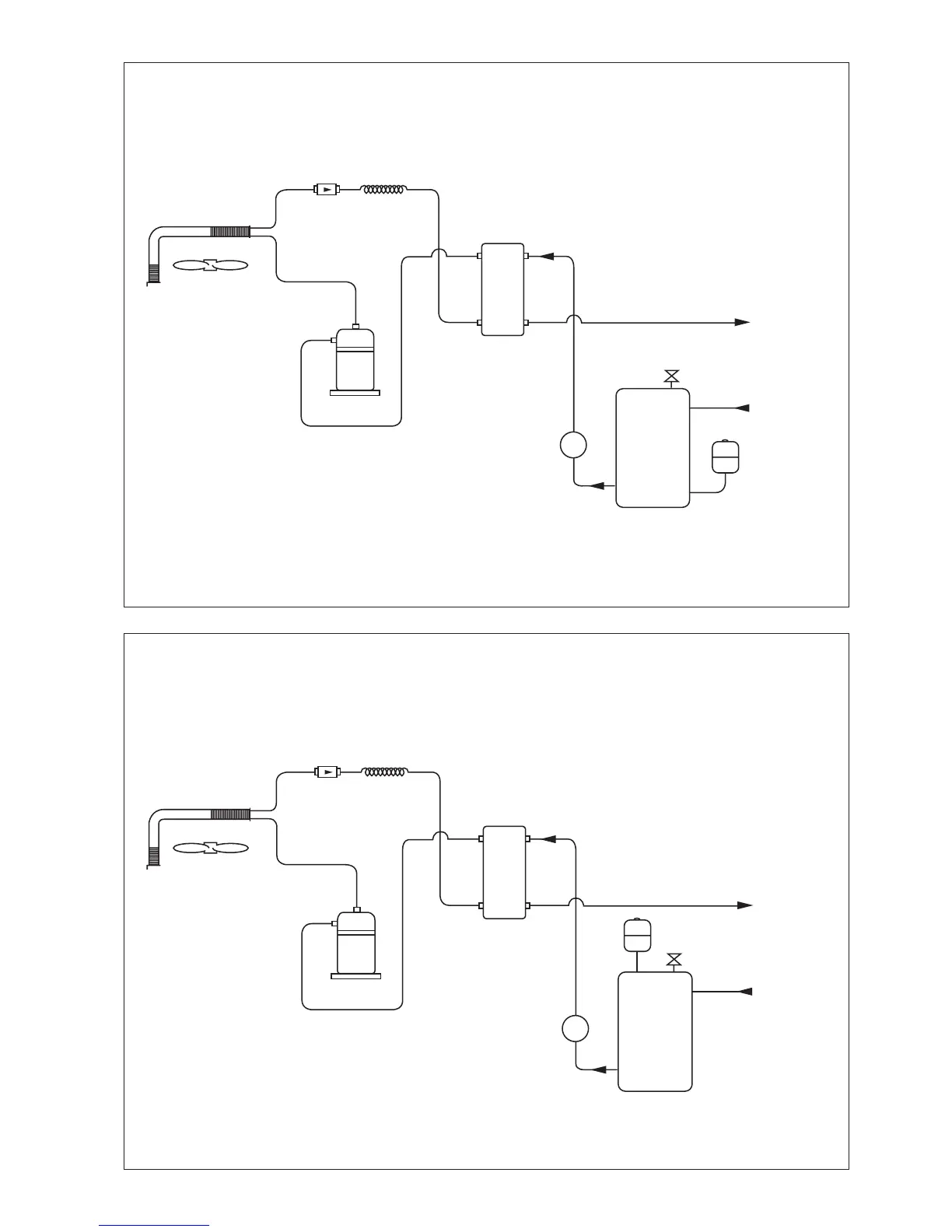

4AC / AC 020C/ 025C/ 030C
Diagramma Circuito Idraulico / Refrigerante
FILTRO
DEIDRATORE
TUBO
CAPILLARE
BPHE
COMPRESSORE
POMPA
ACQUA
VALVOLA DI SICUREZZA
AUTOMATICA
USCITA
ACQUA
INGRESSO
ACQUA
VASO
ESPANSIONE
SERBATOIO
DI ACCUMULO
4AC / AC 040C/ 050C/ 060C
Diagramma Circuito Idraulico / Refrigerante
FILTRO
DEIDRATORE
TUBO
CAPILLARE
BPHE
COMPRESSORE
POMPA
ACQUA
VALVOLA DI SICUREZZA
AUTOMATICA
USCITA
ACQUA
INGRESSO
ACQUA
VASO ESPANSIONE
SERBATOIO
DI ACCUMULO
CODICE PARTE NR : 70-03-4-067460
CODICE PARTE NR : 70-03-4-087461
