FUNCIONAMIENTO GENERAL - DLRO 10X
101
Pulse el interruptor de encendido/apagado para encender el DLRO 10.
Todas las lámparas se encenderán, las lámparas V y I parpadearán, se
mostrará la versión de software y se encenderá la lámpara Ω. Si los
cables de prueba no se han conectado a la muestra de prueba, las
lámparas ‘C’ y ‘P’ también se encenderán. Pulse de nuevo el interruptor
de encendido/apagado para apagar el instrumento. Si el instrumento no
se utiliza durante 5 minutos, se apagará automáticamente.
Ajuste el control de brillo a un nivel cómodo.
Seleccione el modo Prueba pulsando el botón Modo varias veces. Las
lámparas indicadoras se desplazarán por los diferentes modos de Prueba
sucesivamente (véase la sección sobre modos de Prueba). Pulse el botón
Prueba para iniciar una prueba.
Indicadores de corriente de prueba
La corriente de prueba se selecciona automáticamente por el DLRO 10
y viene indicada por las lámparas situadas a la izquierda del panel. El
valor medido se muestra en la ventana principal y las unidades (µΩ, mΩ
o Ω) se indican por las lámparas situadas a la derecha de la ventana.
Lámpara de ruido
El ruido que sobrepase los 100 mV 50/60 Hz encenderá la lámpara de
‘Ruido’ y la precisión de la medición no será fiable.
Indicadores ‘C’ & ‘P’
La lámpara ‘C’ se encenderá para indicar un fallo de contacto en el bucle
‘C1-C2’. La lámpara ‘P’ se enciende cuando existe una desconexión en el
bucle P1-P2.
Indicadores de aviso ‘V’ & ‘I’
Si se aplica voltaje externo a las terminales, la lámpara ‘V’ parpadeará,
lo cual es un aviso de que el componente bajo prueba tiene corriente y
puede existir peligro. No se puede realizar una prueba en esta situación.
La lámpara ‘V’ se encenderá si se aplica un voltaje mayor de
50 V entre cualquier terminal de voltaje y un terminal de corriente. Si el
voltaje aparece justo entre los terminales de potencial o los terminales
de corriente, la lámpara se encenderá a 100 V máximo o 5 V máximo
respectivamente.
Nota: La lámpara ‘V’ sólo indicará si existe voltaje entre los
terminales. La lámpara no funcionará si todos los terminales
están en el mismo alto voltaje. Tampoco funcionará cuando se
apague el instrumento.
La lámpara ‘I’ se encenderá si sigue pasando una corriente superior a 1
mA después de realizar una prueba. Esto implica que se ha comprobado
una carga inductiva y sigue descargándose. No desconecte el bucle de
corriente hasta que se haya apagado la lámpara ‘I’.

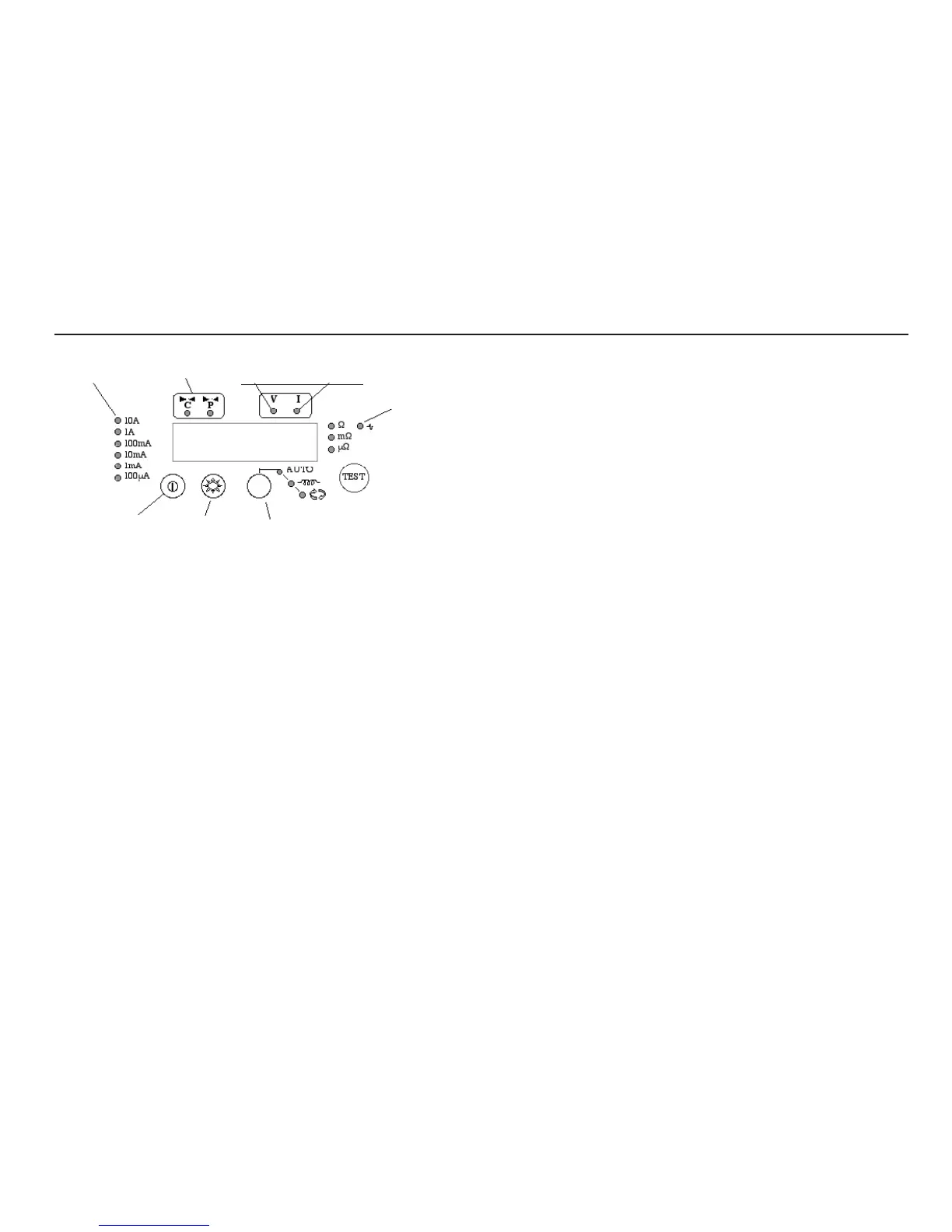

Corriente
de prueba
Indicatorres de
“fallo de contacto”
Voltaje en
bornes
Corriente
fluyendo
Ruido
excesivo
Control de funciones
Brillo
Encendido/
apagado
