TECNICHE DEI TEST E APPLICAZIONI
87
TEST CHE USANO LE DOPPIE PUNTE MANUALI DH4
Ogni punta manuale è contrassegnata dalla lettera P. Questa indica i
terminali potenziali. Questi dovrebbero essere i contatti ‘interni’ durante
l’esecuzione di una misura (come mostrato nella sezione successiva ‘Test
che usano le doppie punte manuali o i cavi individuali’).
Una delle due punte manuali DH4 è dotata di due spie luminose
contrassegnate L1 ed L2 e di un cavo supplementare. Questo cavo
dovrebbe essere collegato con la presa di corrente a 4 mm vicina
ai terminali principali sul lato destro dello strumento. Queste spie
luminose forniscono informazioni all’operatore, che sarebbero altrimenti
disponibili solo sul display dello strumento. Il significato di queste spie
luminose è descritto sotto.
Per esempio, usando le doppie punte manuali DH4 con il
DLRO 10 in modalità di test AUTO:
1. Premete il pulsante TEST sullo strumento.
2. La spia luminosa L1 si accenderà con una luce rossa continua per
indicare il fallimento del contatto. Vedere il pannello dello
strumento per dettagli se necessario.
3. Quando tutti e quattro i contatti saranno collegati, la L1 si spegnerà.
4. Nessuna spia luminosa si accenderà durante il test a meno di
difetti di contatto.
5. La spia luminosa L2 si illuminerà con una luce verde continua
quando l’intensità di corrente è scesa a meno di 1 mA per
segnalare la fine del test.
6. La rimozione delle sonde farà spegnere la spia verde L2 (fine del
test) e farà accendere quella rossa L1 (nessun contatto).
Poichè il vostro DLRO garantisce sempre un buon contatto prima di
applicare l’intensità di test totale, non ci sarà ‘schizzo’ a corrodere le
punte del contatto. Comunque, dovessero le punte diventare consunte
o spuntate, possono essere semplicemente sostituite tirando le punte
logore e e inserendone delle nuove.
TEST CHE USANO LE DOPPIE PUNTE MANUALI O I CAVI
INDIVIDUALI.

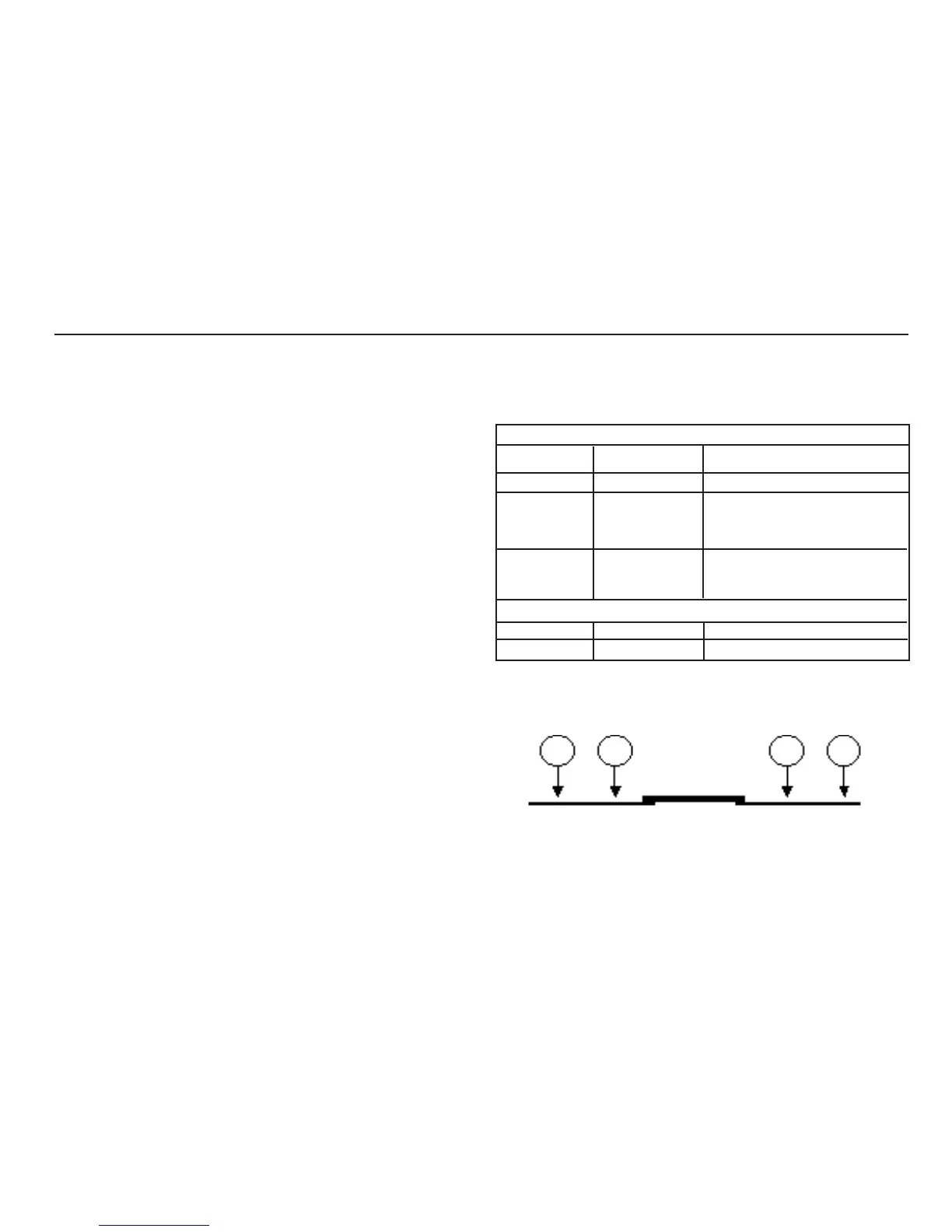

Connettete i quattro cavi come mostrato.
Se si usano le doppie punte manuali assicuratevi che la sonda
contrassegnata P è dentro le sonde C.
Nota: Quando usato su tensioni pericolose Megger DH6 di prova deve
essere utilizzato.
Il DLRO 10 ed il DLRO 10X (nessuna banda passante)
Spia L1 Spia L2 Significato
Rossa Spenta Collegamento inadeguato ai
contatti C e/o P
Rosso
lampeggiante Spenta Tensione presente tra i contatti
