FUNZIONAMENTO GENERALE - DLRO 10X
77
Premete l’interruttore On/Off per accendere il DLRO 10. Si accenderanno
tutte le spie luminose, le spie V e I lampeggeranno, sarà mostrata la
versione del software e la spia W si illuminerà. Se i cavi del test non
sono stati collegati al campione del test si accenderanno anche le spie
luminose ‘C’ e ‘P’. Premete di nuovo il pulsante On/Off per spegnere
lo strumento. Se lo strumento non viene usato per 5 minuti si spegnerà
automaticamente.
Regolate il controllo della luminosità fino ad un livello soddisfacente.
Selezionate la modalità del Test premendo il pulsante Mode (Modalità)
ripetutamente. Le spie luminose dell’indicatore percorreranno
successivamente le diverse modalità dei Test (vedere la sezione sulle
modalità dei Test). Premete il pulsante Test per avviare un test.
Gli indicatori di intensità del test
L’intensità del test è selezionata automaticamente dal DLRO 10 ed è
indicata dalle spie luminose sulla sinistra del pannello. Il valore misurato
è mostrato nella finestra principale e le unità (µΩ, mΩ or Ω) sono
mostrate dalle spie luminose alla destra della finestra.
La spia luminosa del rumore
Il rumore superiore a 100 mV 50/60 Hz accenderà la spia luminosa
‘Noise’ (rumore) e la precisione della misura non può essere affidabile.
Gli indicatori ‘C’ e ‘P’
La spia luminosa ‘C’ si illumina per indicare un errore del contatto
nel circuito ‘C1-C2’. La spia luminosa ‘P’ si illumina quando c’è
un’interruzione P1-P2.
Gli indicatori di avvertimento ‘V’ e ‘I’
Se la tensione esterna è applicata ai terminali la spia luminosa ‘V’
lampeggerà. Questo è un avvertimento che l’elemento sottoposto a test
è sottotensione e potrebbe essere pericoloso. Un test non può essere
eseguito in questa condizione.
La spia luminosa ‘V’ si illuminerà se più di 50 V. sono applicate tra uno
dei terminali di tensione ed il terminale di intensità. Se la tensione si
manifesta soltanto tra i terminali di tensione o i terminali di intensità la
spia luminosa si accenderà ad un picco di 100 V o ad un picco di 5 V
rispettivamente.
Notate – La spia luminosa ‘V’ indicherà solo se si manifesta una
tensione tra i terminali. La spia luminosa non funzionerà se tutti
i terminali sono alla stessa alta tensione. La spia luinosa non
funzionerà se lo strumento è spento.
La spia luminosa ‘I’ si illuminerà se un’intensità maggiore di 1 mA
continua a circolare dopo che un test è completato. Questo suggerisce
che una carica induttiva è stata testata e si sta ancora scaricando. Non
disconnettete il circuito di corrente fin quando la spia luminosa ‘I’ non si
spegne.

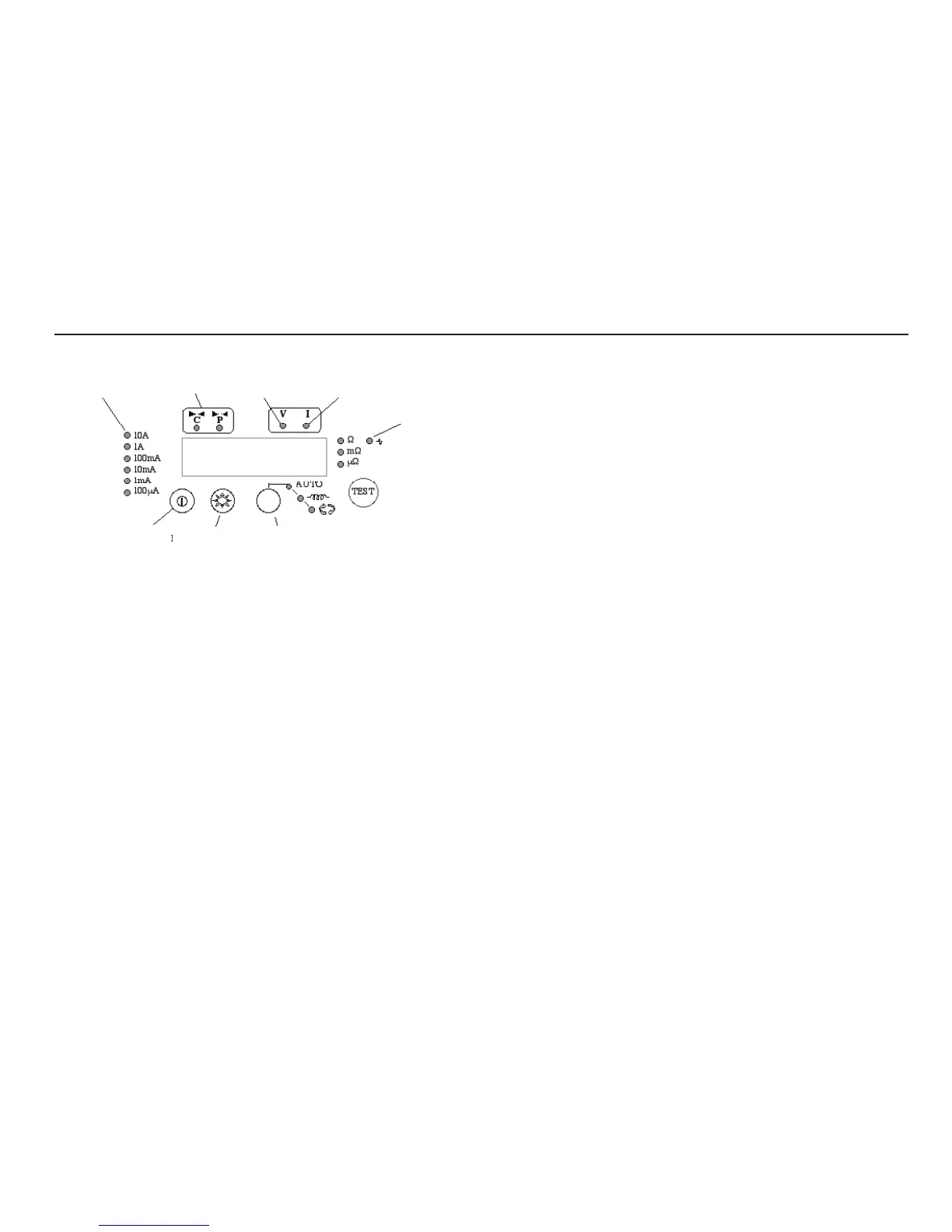

Corrente di test
Indicatori
“Guasto di
contatto”
Tensione sui
terminali
Flusso di
corrente
Rumore
eccessivo
Controllo modo
Luminosità
Acceso/Spento
