Megger DLRO-10X - Essais Avec Les Doubles Pointes Ou des Cordons Individuels

ESSAIS AVEC LES DOUBLES POINTES DH4
Chaque pointe est marquée de la lettre P. Cette lettre indique les bornes
de potentiel. Elles devront constituer les contacts ‘intérieurs’ lors de la
réalisation des mesures (comme illustré dans la section suivante ‘Essais à
l’aide des doubles pointes manuelles ou de cordons individuels’).
L’une des deux pointes manuelles DH4 est équipée de deux témoins
marqués L1 et L2 et d’un fil supplémentaire. Ce fil devra être branché
dans la douille de 4 mm à côté des bornes principales sur le côté droit
de l’instrument. Ces témoins fournissent à l’opérateur des informations
qui ne seraient autrement disponibles que sur l’afficheur de l’instrument.
La signification de ces témoins est décrite ci-dessous.
Par exemple, en utilisant les doubles pointes manuelles DH4 avec le
DLRO 10 en mode de test AUTO :
1. Appuyer sur le bouton TEST sur l’instrument.
2. Le témoin L1 va s’allumer en continu en rouge pour indiquer
une rupture de contact. Voir le panneau de l’instrument pour
les détails si nécessaire.
3. Si les quatre contacts sont connectés, L1 s’éteint.
4. Aucun témoin ne s’allumera au cours du test à moins d’une
rupture de contact.
5. Le témoin L2 va s’allumer en continu en vert si le courant a
diminué à moins de 1 mA pour signaler la fin du test.
6. Retirer les sondes éteindra le L2 vert (fin du test) et allumera
L1 en rouge (pas de contact).
Puisque votre DLRO s’assure toujours d’un bon contact avant d’appliquer
l’intensité de test complète, aucune ‘projection’ ne viendra les pointes de
contact. Cependant, si les pointes venaient à s’user ou à s’émousser, il
suffirait de les remplacer en les extrayant et en en insérant des neuves.
ESSAIS AVEC LES DOUBLES POINTES OU DES CORDONS INDIVI-
DUELS

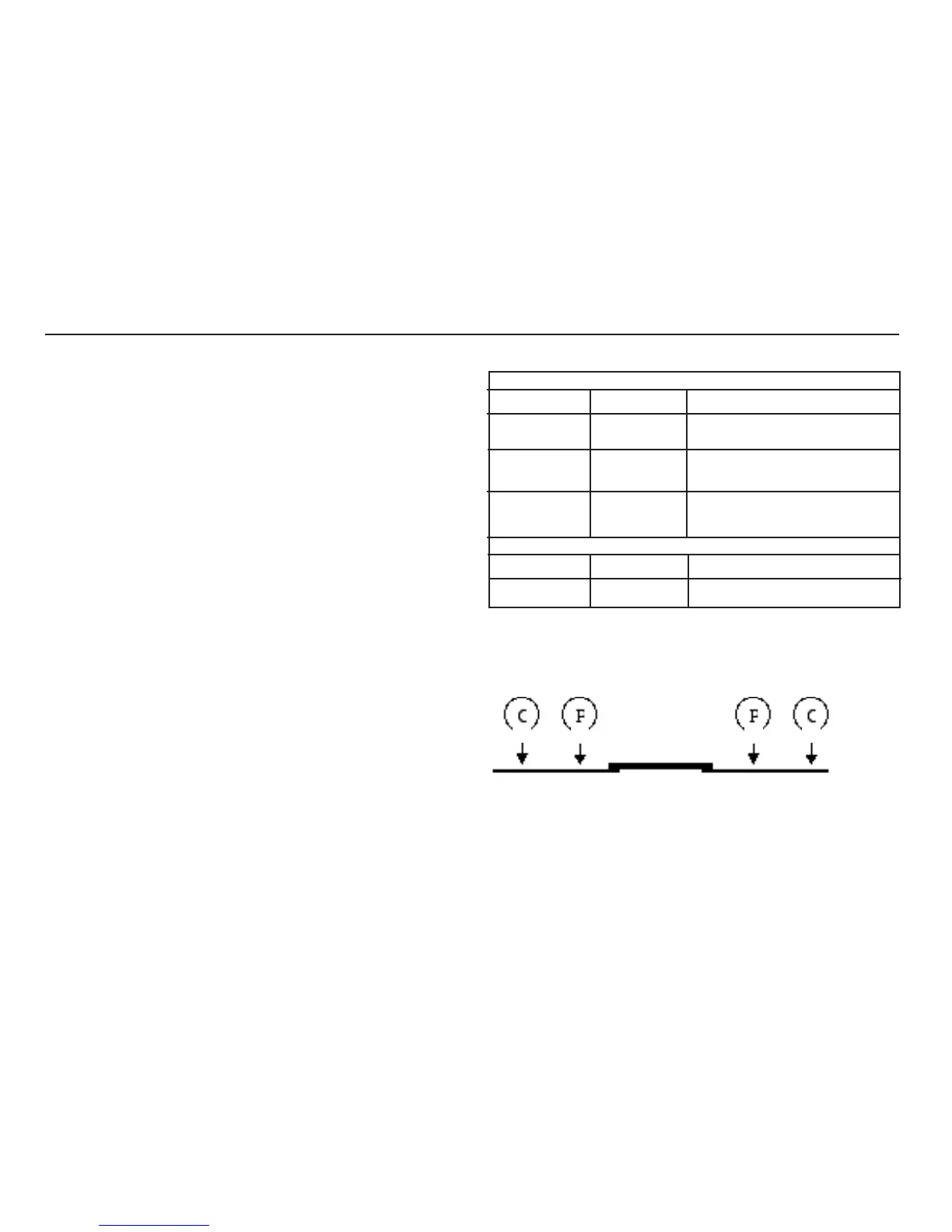

Connecter les quatre fils comme illustré.
Si vous utilisez les doubles pointes manuelles, assurez-vous que les
sondes P sont entre les sondes C.
Note: Les cordons de test Megger DH6 doivent être utilisés lorsque
l’instrument est utilisé sur un circuit sous tension.
TECHNIQUES DE TESTS ET APPLICATIONS
38
DLRO 10 et DLRO 10X (sans bandes d’acceptation)
Témoin L1 Témoin L2 Signification
Rouge Eteint Contact inadéquat sur les
contacts C et/ou P
Rouge clignotant Eteint Tension présente entre les
contacts
Eteint Vert Intensité inférieure à 1 mA et
test terminé.
DLRO 10X SEULEMENT si des bandes d’acceptation sont fixées
Eteint Vert Réussite mesure
Eteint Rouge Echec mesure
C
C
PP
