Appuyer sur le bouton Marche/Arrêt pour allumer le DLRO 10. Tous
les témoins s’allument, les témoins V et I clignotent, puis la version du
logiciel va s’afficher et le témoin W va s’allumer. Si les cordons d’essais
n’ont pas été connectés à l’échantillon de test, les témoins ‘C’ et ‘P’ vont
aussi être allumés. Appuyer de nouveau sur le bouton Marche/Arrêt
pour éteindre l’instrument. Si l’instrument n’est pas utilisé pendant 5
minutes, il s’éteint automatiquement.
Ajuster le contrôle de luminosité à un niveau confortable.
Sélectionner le mode de Test en appuyant à plusieurs reprises sur le
bouton Mode. Les témoins indicateurs vont parcourir successivement les
divers modes de test (voir la section sur les modes de test). Appuyer sur
le bouton Test pour commencerles mesures.
Indicateurs d’intensité de test
L’intensité de test est sélectionnée automatiquement par le DLRO 10
et est indiquée par les témoins sur la gauche du panneau. La valeur
mesurée s’affiche sur la fenêtre principale et les unités (µΩ,
mΩ ou Ω) sont données par les témoins à droite de la fenêtre.
Témoin de bruit
Un bruit dépassant 100 mV 50/60 Hz allumera le témoin ‘Bruit’ et la
mesure ne sera pas d’une précision fiable.
Indicateurs ‘C’ et ‘P’
Le témoin ‘C’ s’allume pour indiquer une défaillance de contact dans
la boucle ‘C1-C2’. Le témoin ‘P’ s’allume s’il y a une coupure dans la
boucle P1-P2.
Indicateurs d’avertissement ‘V’ et ‘I’
Si une tension extérieure est appliquée aux bornes, le témoin ‘V’ va
clignoter. C’est un avertissement que le circuit en cours de test est sous
tension et probablement dangereux. On ne peut réaliser de test dans
cette condition.
Le témoin ‘V’ fonctionnera si plus de 50 V sont appliqués à l’une ou
l’autre borne de tension par rapport à une borne d’intensité. Si la tension
apparaît juste entre bornes d’intensité ou juste entre bornes de tension,
le témoin fonctionnera à un pic de 100 V ou de 5 V respectivement.
Veuillez noter que le témoin ‘V’ n’agira que si une tension
apparaît entre les bornes. Le témoin ne fonctionnera pas si
toutes les bornes sont à la même haute tension. Le témoin ne
fonctionnera pas si l’instrument est éteint.
Le témoin ‘I’ s’allumera si une intensité supérieure à 1 mA continue de
circuler après la fin d’un test. Cela suggère qu’une charge inductrice a
été testée et continue de se décharger. Ne pas débrancher la boucle de
courant avant que le témoin ‘I’ se soit éteint.
FONCTIONNEMENT GÉNÉRALE - DLRO 10X
29

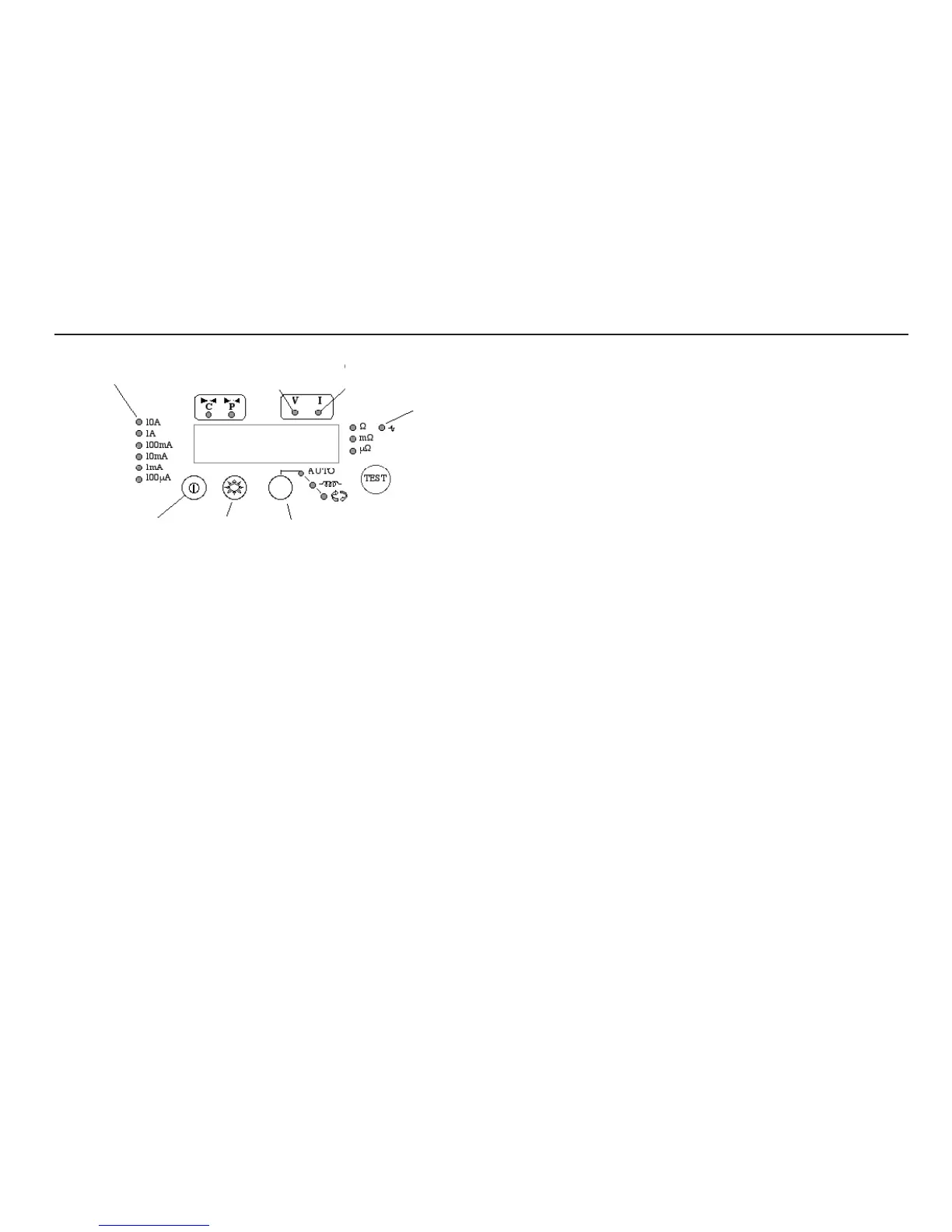

Intensité de test
Indicateurs
de “Défaut de
Contact”
Tension aux
bornes
intensité
débitée
Bruit
excessif
Contrôle de Mode
Luminosité
Marche/Arrêt
