5 — 1
86-81700-00 A01
Manutenção
5.1 Solução de problemas
5.2 Substituição do módulo da bateria no modelo torre
Recomendações de segurança
A bateria pode causar choques e correntes de curto-circuito. As seguintes precauções devem ser seguidas antes de
qualquer manutenção nos componentes da bateria:
◗ Retire relógios, anéis, braceletes quaisquer outros objetos de metal das mãos,
◗ Use ferramentas com cabos isolados.

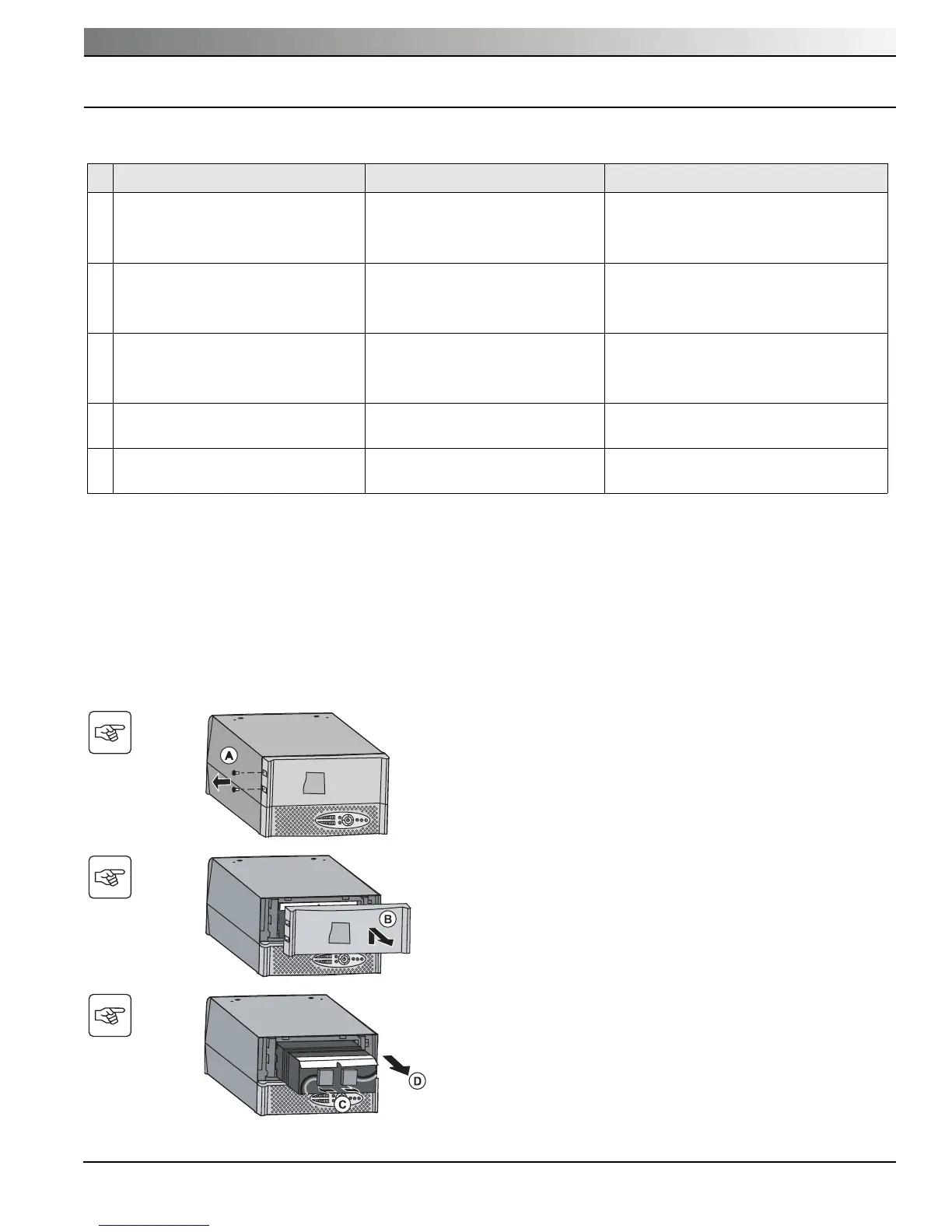

Retirada do módulo da bateria
C. Puxe os dois conectores para desligar da bateria
(nunca puxe pelos fios).
D. Puxe a guia plástica para retirar a bateria.
B. Levante e puxe o painél com o logotipo.
O no break deve ser virado, conforme mostrado na
figura oposta.
A. Retire os dois parafusos do lado esquerdo.
Indicação Diagnóstico Correção
1
Quando é dada partida no no break
usando o botão (10), todos os LEDs se
acendem e a campainha soa uma vez e
então o LED (14) permanece aceso.
O contacto de desligamento por cont-
role remoto (RPO) foi ativado para
desligar o no break e agora impede o
reinício.
Retorne o contacto de volta para sua posição
normal e pressione o botão (10) para reiniciar.
2
O botão (10) e os LEDs (13) e (14)
permanecem ligados e todos os LEDs
do gráfico de barra (8) piscam.
A porcentagem de carga é maior do
que o especificado como capacidade
de sobrecarga do no break.
Confira a carga total puxada pelos
dispositivos conectados e desconecte
quaisquer dispositivos não prioritários. Confira
a configuração do nível de sobrecarga.
3
O botão (10) e o LED (15) está ligado e
todos os LEDs do gráfico de barra (8)
estão piscando.
Ocorreu uma sobrecarga crítica na
saída o do no break. Se a entrada de
alimentação AC vier a falhar, a carga
não será fornecida no modo de bateria.
Confira a carga total puxada pelos
dispositivos conectados e desconecte
quaisquer dispositivos não prioritários.
4
O LED (15) está LIGADO e todos os LEDs
do gráfico de barra (11) estão piscando.
Foi detectada uma falha da bateria
durante o teste automático
Substitua o módulo da bateria (consulte a
Seção 5.2, Substituição do módulo de bateria).
5
Apenas o LED (15) está LIGADO e o
alarme soa continuamente.
Ocorreu uma falha interna do no break
e a carga não foi fornecida.
Chame o departamento de suporte
pós-vendas.
