PORTUGUESE

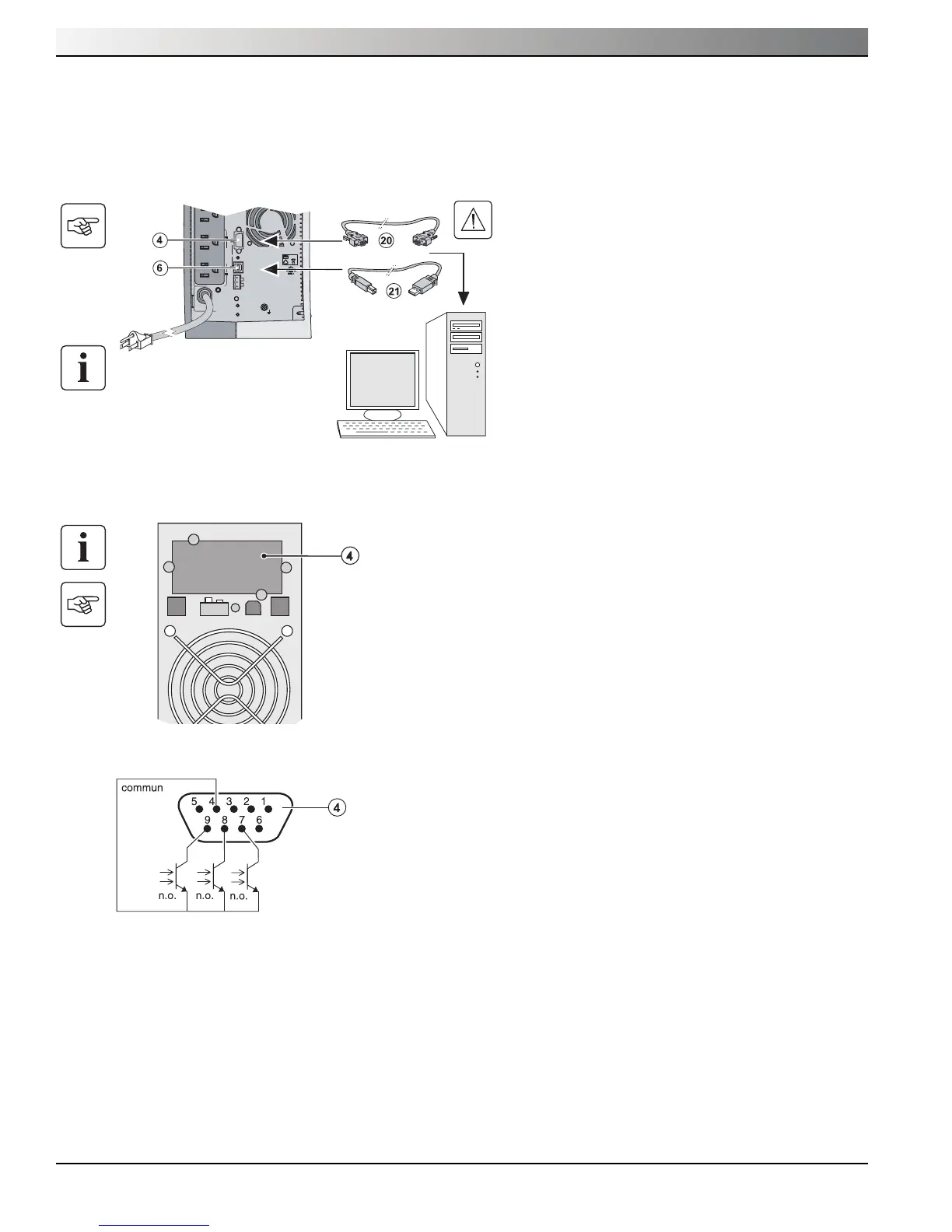

2.5 Portas de comunicação
Conexão da porta de comunicação RS232 ou USB (opcional)
As portas de comunicação RS232 e USB não podem funcionar simultaneamente.
Instalação de placas de comunicação (opcional)
Características da porta de comunicação de contacto (opcional)
Quando um sinal é ativado, o contacto é fechado entre o pino de sinal comum (pino 4) e o pino para o sinal correspondente.
Características de contacto (isolador óptico)
Voltagem: 48 V CC máx
Corrente: 25 mA máx
Potência: 1,2 W
Pinos 1, 2, 3, 5, 6: não usados
Pino 4: comum (usuário)
Pino 7: bateria fraca
Pino 8: no break LIGADO, equipamento fornecido
Pino 9: operação com bateria
n.ligado: normalmente, contacto aberto
Não é necessário desligar o no break antes de instalar a
placa de comunicação.
1. Retire a tampa do encaixe (1) presa por parafusos.
2. Insira a placa de comunicação no encaixe.
3. Prenda a tampa da placa com os dois parafusos.
emplacement à accès
limité pour la carte de
communication
1. Conecte o cabo de comunicação RS232 (20) ou
USB (21) à porta serial ou USB no computador.
2. Conecte a outra extremidade do cabo de comuni-
cação (20) ou (21) à porta de comunicação USB (6)
ou RS232 (4) do no break.
Agora o no break pode se comunicar com o software de
gerenciamento de energia da MGE Office Protection
Systems.
55K655K6
U.P.S.U.P.S.
R
AC OUTPUT
I max 12A
AC INPUTAC INPUT
FAULTFAULT
SITE WIRINGSITE WIRING
U.S. PAT. NO. 6,094,363U.S. PAT. NO. 6,094,363
36Vdc, 9Ah36Vdc, 9Ah
PbPb
2
1
ProgrammableProgrammable
oror
RS232RS232
ROO RPOROO RPO
Evolution
2 — 4
86-81700-00 A01Instalação
