ESPAÑOL
Evolution
3 — 2
86-81700-00 A01

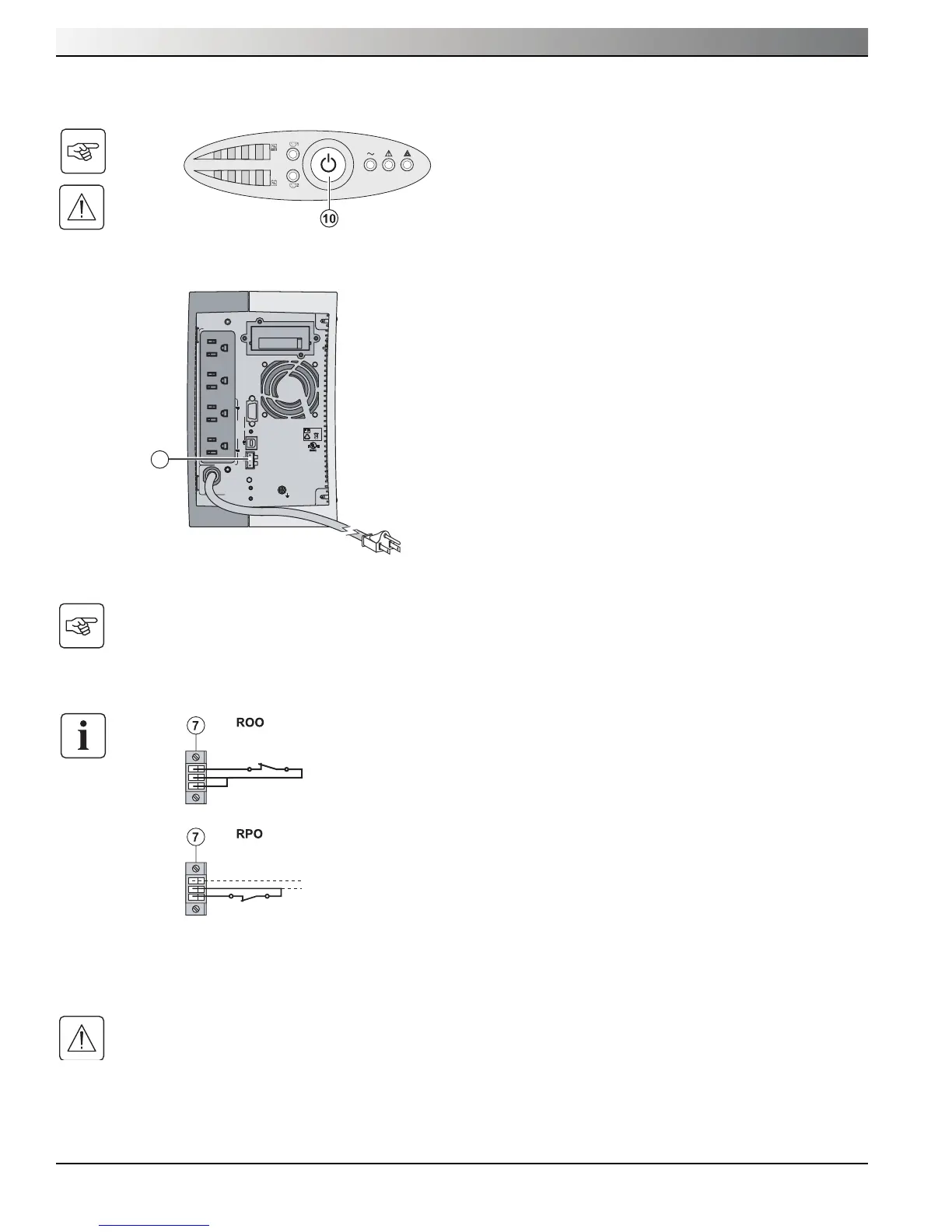

3.4 Apagado de la UPS
3.5 Control remoto de la UPS
Conexión y prueba de la conexión remota
4. Conector de clavija (7) en la parte posterior de la UPS.
5. Conecte y encienda nuevamente la UPS siguiendo los procedimientos descritos anteriormente.
6. Active el contacto de apagado remoto externo para probar la función.
Advertencia: Este conector sólo debe ser conectado a circuitos SELV (Circuito de seguridad para voltajes muy
bajos, por sus siglas en inglés).
Contacto abierto: Apagado de la UPS
Contacto cerrado: Encendido de la UPS (UPS conectada
a alimentación de CA y CA disponible)
Nota: El control local de encendido/apagado utilizando el
botón (10) tiene prioridad sobre la función del control remoto.
Contacto abierto: Apagado de UPS, el LED (14) se
enciende
Para volver al funcionamiento normal, desactive el contac-
to remoto externo (el LED (14) se apaga) y encienda nue-
vamente la UPS oprimiendo el botón (10)
1. Controle que la UPS esté apagada y desconectada de la fuente de alimentación de CA.
2. Retire el conector (7) luego de destornillar los tornillos.
3. Conecte un contacto normal cerrado sin tensión (60 V CC / 30 V CA máx., 20 mA máx., cable de 0,75 mm
2
de sección)
entre las dos clavijas del conector (7) (ver diagrama).
Evolution ofrece la opción de elegir entre dos funciones de
control remoto.
RPO (Apagado remoto, por sus siglas en inglés)
permite utilizar un contacto remoto para desconectar
todos los equipos conectados a la UPS. El reencendido
de la UPS requiere de accionamiento manual.
ROO (Encendido-Apagado remoto) permite el
accionamiento remoto del botón (10) para apagar la
UPS.
Estas funciones se seleccionan abriendo el contacto
conectado entre las correspondientes clavijas del conector
(7) en el panel posterior de la UPS (vea la ilustración que
aparece a continuación).
55K6
55K6
U.P.S.
U.P.S.
R
AC OUTPUT
AC OUTPUT
I max 12A
I max 12A
AC INPUT
AC INPUT
FAULT
FAULT
SITE WIRING
SITE WIRING
U.S. PAT. NO. 6,094,363
U.S. PAT. NO. 6,094,363
36Vdc, 9Ah
36Vdc, 9Ah
Pb
Pb
2
1
Programmable
Programmable
or
or
RS232
RS232
ROO RPO
ROO RPO
7
Oprima el botón (10) durante aproximadamente 2 segundos.
Los dispositivos conectados a la UPS ya no reciben
alimentación.
Uso
