ESPAÑOL

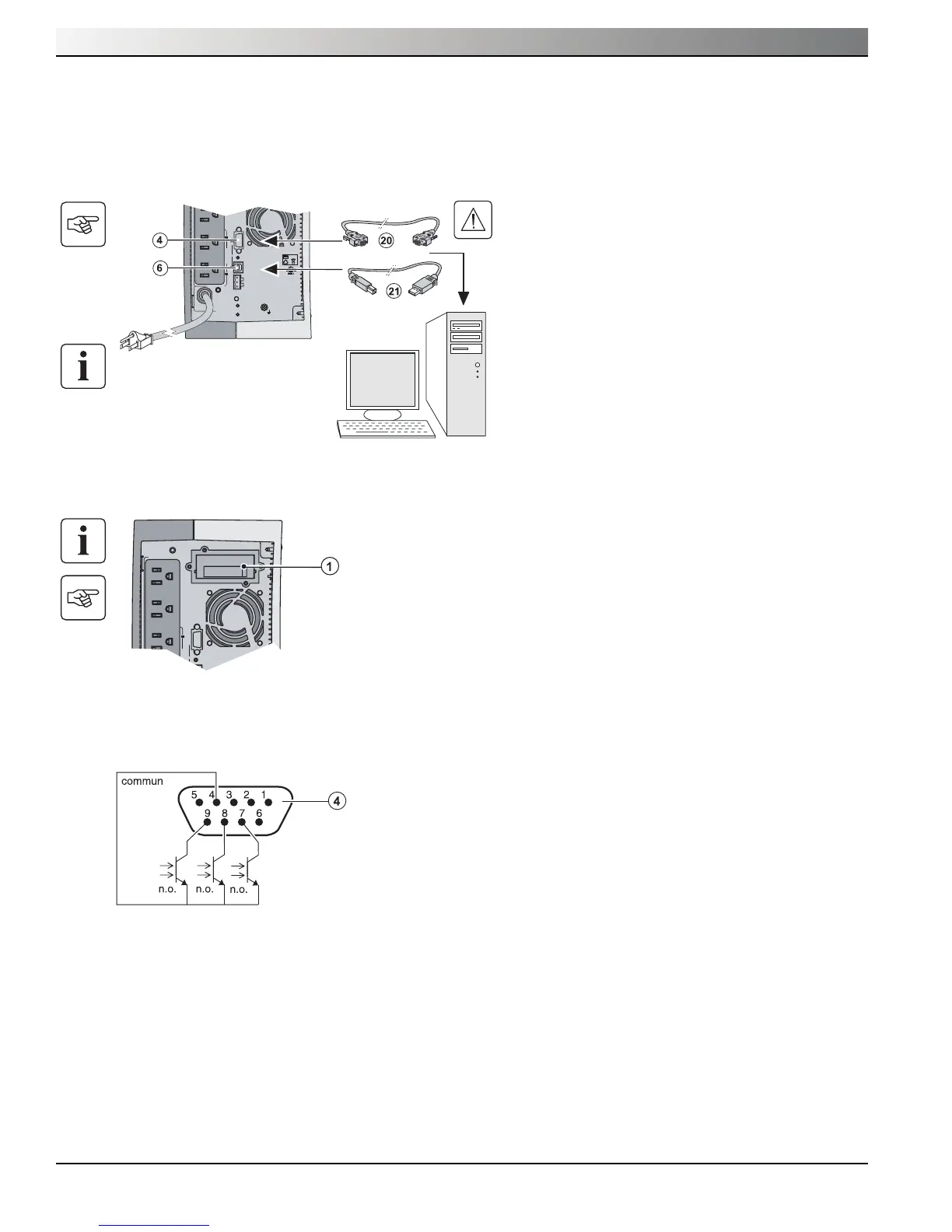

2.5 Puertos de comunicación
Conexión del puerto de comunicaciones RS232 o USB (opcional)
Los puertos de comunicación RS232 y USB no pueden ser utilizados al mismo tiempo.
Instalación de tarjetas de comunicación (opcional)
Características del puerto de comunicación (opcional)
Cuando se activa una señal, se cierra el contacto entre el contacto en común (clavija 4) y la clavija de la señal
correspondiente.
Características del contacto (optoacoplador)
◗ Tensión: 48 V CC máx
◗ Corriente: 25 mA máx
◗ Potencia: 1,2 W
◗ Clavijas 1, 2, 3, 5, 6: no utilizadas
◗ Clavija 4: común (usuario)
◗ Clavija 7: batería baja
◗ Clavija 8: UPS ON, equipo alimentado
◗ Clavija 9: funcionamiento con alimentación de batería
n.o.: contacto normal abierto
No es necesario apagar la UPS antes de instalar una
tarjeta de comunicación.
1. Retire la tapa de la ranura (1) que está sujeta con
tornillos.
2. Introduzca la tarjeta de comunicación en la ranura.
3. Fije la tapa de la ranura con los dos tornillos.
55K655K6
U.P.S.U.P.S.
R
AC OUTPUT AC OUTPUT
I max 12AI max 12A
AC INPUT
FAULTFAULT
SITE WIRINGSITE WIRING
U.S. PAT. NO. 6,094,363U.S. PAT. NO. 6,094,363
36Vdc, 9Ah36Vdc, 9Ah
PbPb
2
1
ProgrammableProgrammable
oror
RS232RS232
ROO RPOROO RPO
Limited-access slot for the
communication card
1. Conecte el cable de comunicación RS232 (20) o USB
(21) al puerto serial o USB en el equipo de
computación.
2. Conecte el otro extremo del cable de comunicación
(20) o (21) al puerto de comunicación USB (6) o
RS232 (4) en la UPS.
Ahora la UPS puede comunicarse con el software de
administración de alimentación del MGE Office Protection
Systems.
55K655K6
U.P.S.U.P.S.
R
AC OUTPUT
I max 12A
AC INPUTAC INPUT
FAULTFAULT
SITE WIRINGSITE WIRING
U.S. PAT. NO. 6,094,363U.S. PAT. NO. 6,094,363
36Vdc, 9Ah36Vdc, 9Ah
PbPb
2
1
ProgrammableProgrammable
oror
RS232RS232
ROO RPOROO RPO
