FRANÇAIS

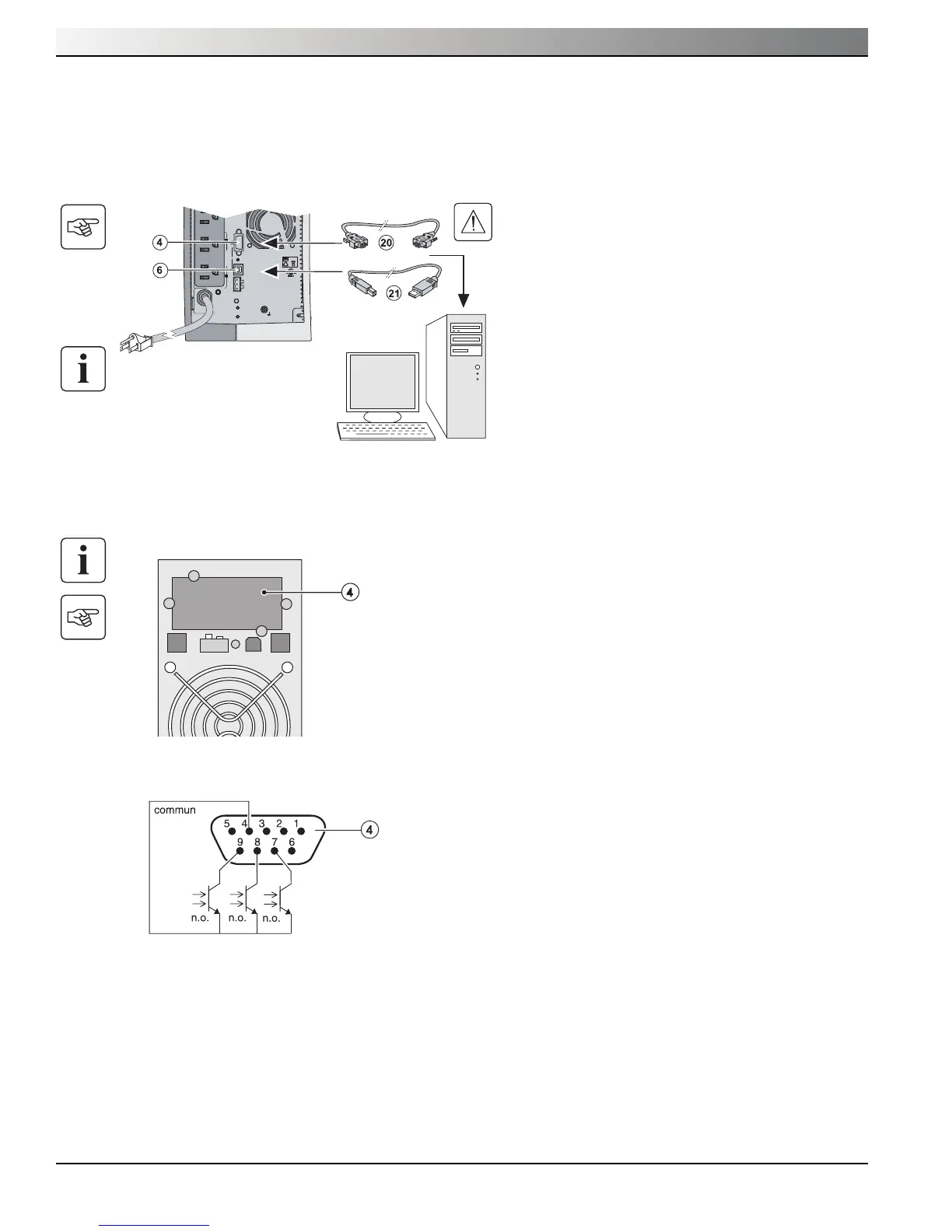

2.5 Ports de communication
Raccordement du port de communication RS232 ou USB (facultatif)
Les ports de communication RS232 et USB ne peuvent pas fonctionner simultanément.
Installation des cartes de communication (facultatives)
Diagramme du port de communication (facultatif)
Lorsqu’un signal est activé, le contact est coupé entre le signal commun (broche 4) et la broche du signal correspondant.
Diagramme des contacts (optocoupleur)
◗ Tension: Max de 48 V c.c.
◗ Courant: Max de 25 mA
◗ Puissance: 1,2 W
◗ Broches 1, 2, 3, 5, 6 : non utilisées
◗ Broche 4: Commun (utilisateur)
◗ Broche 7: Batterie faible
◗ Broche 8: UPS sous tension, équipement alimenté
◗ Broche 9: Fonctionnement sur batterie
n.o.: contact normalement ouvert
Il n’est pas nécessaire de mettre l’UPS hors tension avant
d’insérer une carte de communication.
1. Enlevez le cache maintenu en place par des vis.
2. Insérez la carte de communication dans la emplace-
ment.
3. Fixez le couvercle de la carte à l’aide de deux vis.
1. Branchez le câble de communication RS232 (20) ou
USB (21) dans le port série ou USB de
l’ordinateur.
2. Branchez l’autre extrémité du câble de
communication (20) ou (21) dans le port de communi-
cation USB (6) ou RS232 (4) de l’UPS.
L’UPS peut maintenant communiquer avec le logiciel de
gestion de l’alimentation de MGE Office Protection
Systems.
