2.6 Conexiones del equipo
Controle que las indicaciones en la placa de datos ubicada en la parte posterior de la UPS corresponde a la fuente de
alimentación de CA y el verdadero consumo eléctrico de la carga total.
1. Conecte el cable de alimentación eléctrica al tomacorriente de CA.

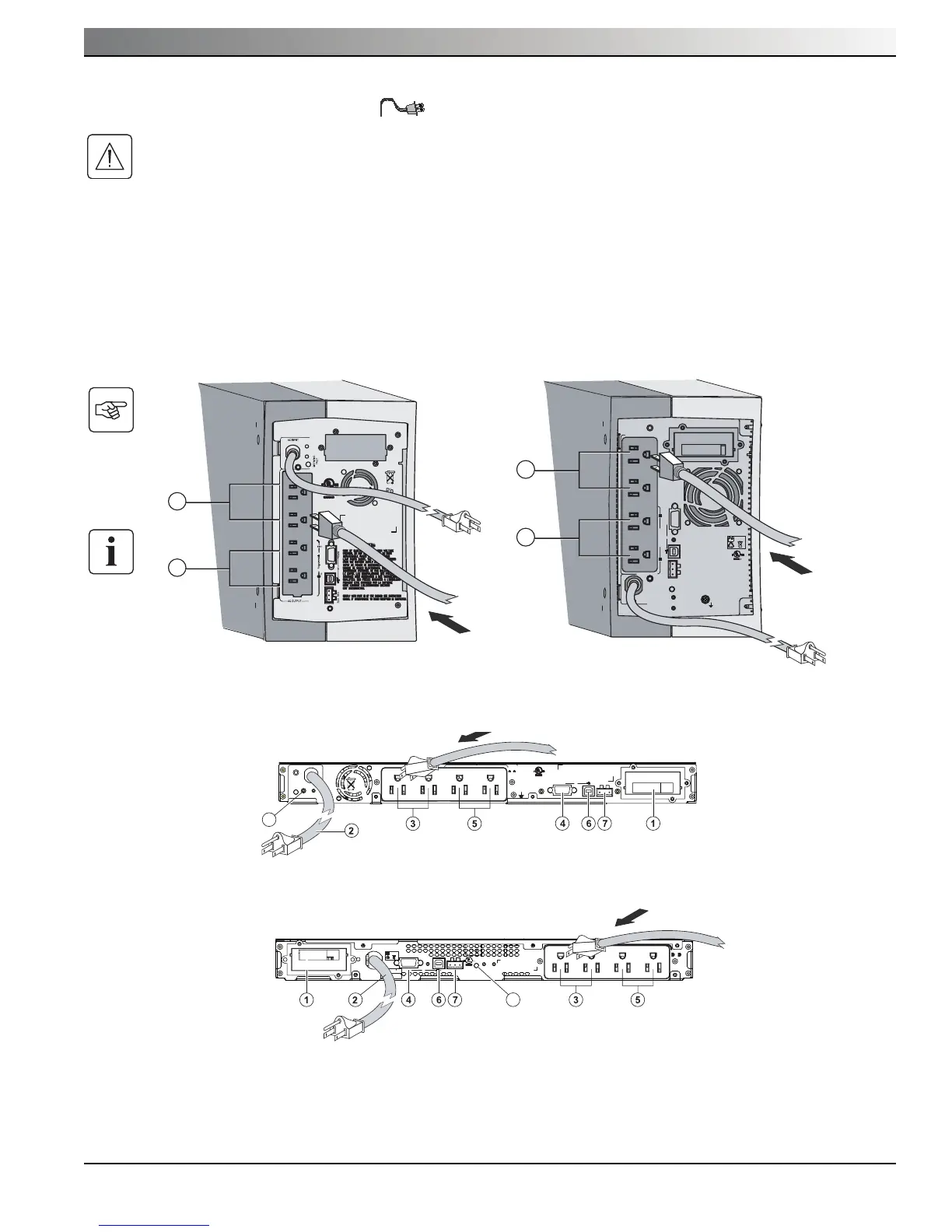

2. Conecte las cargas a las salidas de la UPS de la manera que se muestra. Es preferible conectar primero las cargas
prioritarias en las dos salidas marcadas como (3) y las cargas no prioritarias en las dos salidas programables
marcadas como (5).
Para programar el apagado de las salidas (5) durante el uso de la alimentación con batería y así optimizar el tiempo de
respaldo disponible, se necesita del software de comunicación MGE Office Protection Systems.
