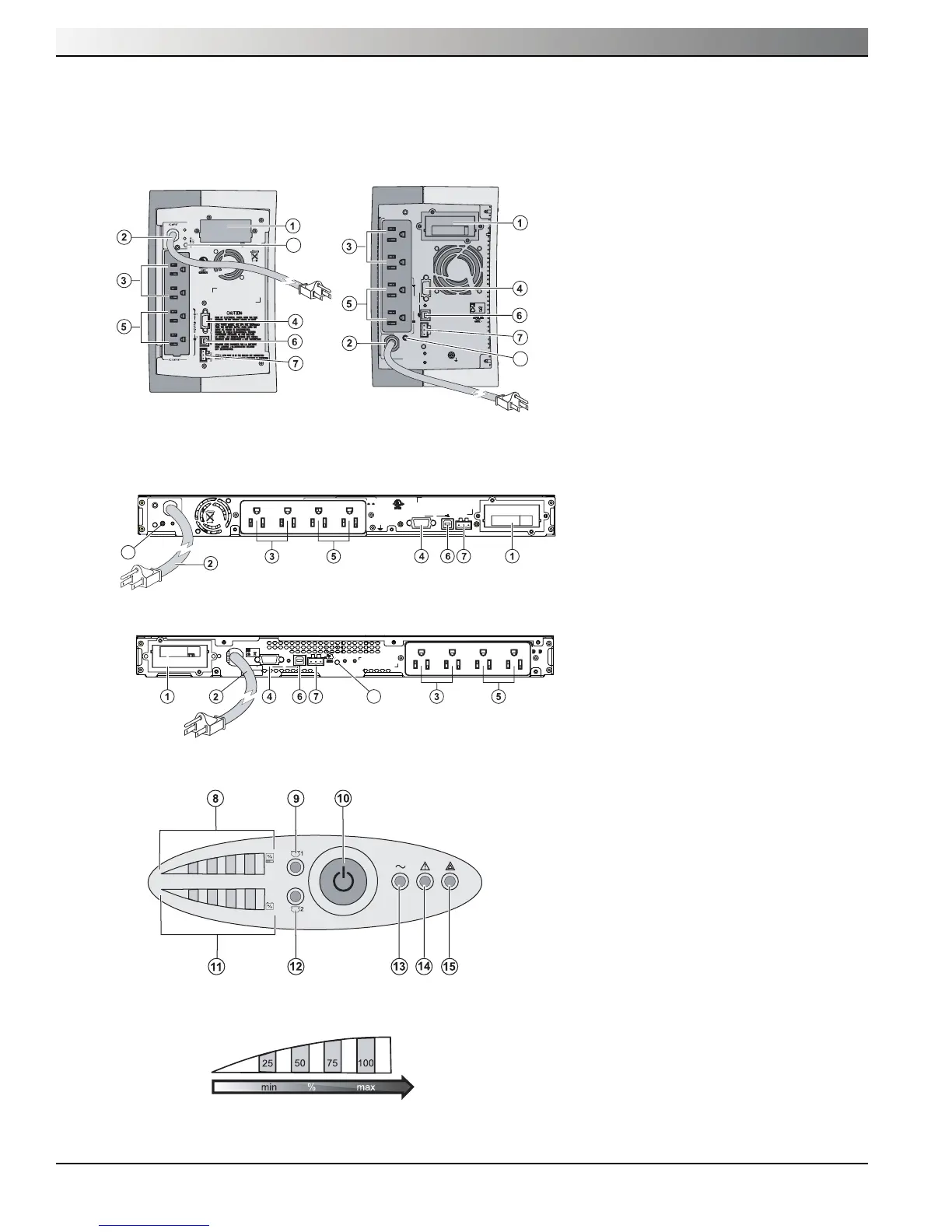

1.2 Paneles posteriores
Evolution 650/850/1150/1550
Evolution 650/850/1150/1550 Rack
Evolution 650/850/1150 Rack
Evolution 1550 Rack
1.3 Panel de control
Barra gráfica (8) y (11)
(8) Barra gráfica que indica el porcentaje de carga
(9) Salida programable 1 alimentada
(10) Botón ON/OFF para la UPS y las salidas
(11) Barra gráfica que indica el porcentaje de carga de
la batería
(12) Salida programable 2 alimentada
(13) LED de carga protegida
(14) LED de funcionamiento reducido
(15) LED de carga no protegida
RS232
RPO ROO
36Vdc, 9Ah
Pb
Volt 120V~1OAC Input
W/VA 1100W/1440VA
Volt 100/120/127V~1O
Amps 12A MAX
Hertz 50/60 Hz
Hertz 50/60 Hz
AC Output
AC INPUT
12
Programmabl e
AC OUTPUT
SITE WIRING
FAULT
U.S. PAT. No. 6,094,363
55K6
U.P.S.
R
or
I max 12A
Amps 12.96/12/11.34A
a
AC INPUT
RS232
Site wiring fault
AC OUTPUT
Programmable
2
1
Pb
55K6
(E87247)
RPO ROO
or
a
(1) Ranura para tarjeta opcional de comunicaciones
(2) Cable de alimentación de 6 pies con fusible 5-
15P de 15A
(3) 2 NEMA 5-15R para conexión del equipo
(4) Puerto de comunicación RS232
(5) 2 salidas programables NEMA 5-15R
(6) Puerto de comunicación USB
(7) Conector para RPO/ROO remoto (Apagado
remoto / Encendido-Apagado remoto)
(a) LED indicador de alarma por falla de cableado
