Midland ALAN 48 EXCEL MULTI Owner's Manual

DEUTSCH
3

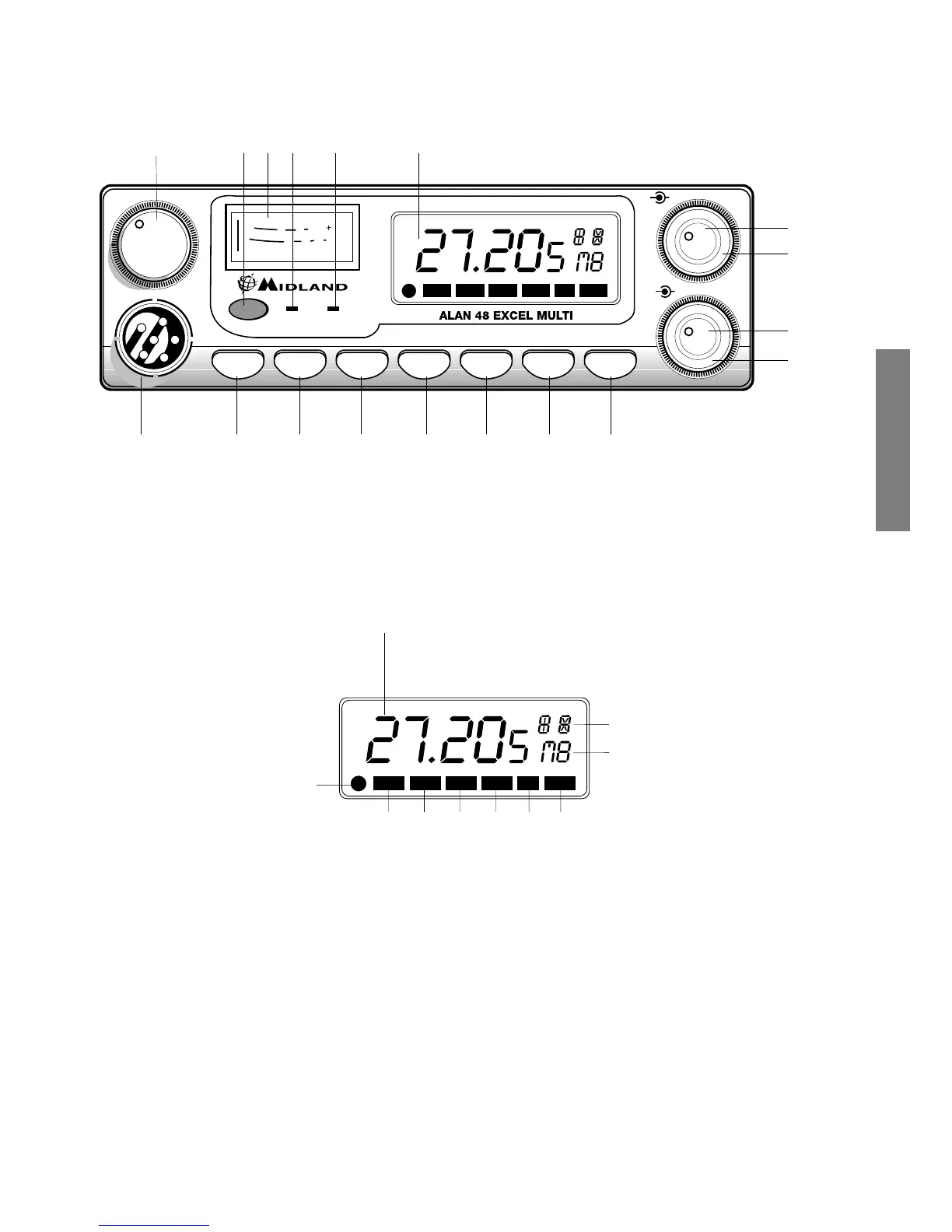

Beschreibung der Bedienelemente
1. Kanalwahlschalter: mit diesem Schalter lassen sich alle Kanäle einstellen.
2. Mikrofonbuchse: hier wird das Mikrofon angeschlossen.
3. S-Meter-Anzeige: zeigt die Intensität der eingehenden Signale sowie die
Sendeleistung an.
4. Multifunktions-Display mit Hintergrundbeleuchtung
a. Kanal- (von 1 bis 40) oder Frequenzanzeige.
b. F:Funktionstaste aktiviert.
c. ESP: Rauschunterdrückung aktiviert.
d. DW: Zweikanalüberwachung (DUAL WATCH) aktiviert
e. EMG: Direktschaltung auf Kanal 9 / 19 oder dem aktuell eingestellten Kanal
f. LOCK: Mikrofon-Tastaturverriegelung (UP/DOWN) aktiviert.
g. SCAN: Kanalsuchlauf aktiviert
h. M1-M2-M3-M4-M5: Kanalspeicheranzeige .
i. Anzeige des gewählten Frequenzbandes.
l. erscheint, wenn das Funkgerät auf niedrige Sendeleistung schaltet (betrifft nur
bestimmte Frequenzbänder – siehe Frequenzbandtabelle im Anhang)
5. “AM/FM”-Anzeige
Zeigt die eingestellte Betriebsart an. FM: rote LED ; AM: grüne LED.
N.K.
M5
LOCK
M4/LCR
AM/FM
M3
SCAN
M2
DW
M1
EMG
FUNC
01
3
5
7
9
30
2
3
5
10
0
POWER
MIC
CH
VOL
SQ
MIC
RF
TX RX AM FM
CB/PA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
18
15
17
F
EMG DWESP LOCK SCANLOW
a
b
e c f d
g
i
j
h
F
EMG D
WESP LOCK SCANLOW

Midland ALAN 48 EXCEL MULTI Specifications

Operating Environment

operating temperature range	-10°/+55° C
frequency range	26.565 - 27.99125 MHz
frequency control	PLL

Power

dc input voltage	13.2/24 Vdc ±15%
current drain at standby (13.2V)	450mA
current drain at standby (24V)	520mA

Receiver Specifications

receiving system	Dual conversion superheterodyne
intermediate frequency	I°IF:10.695 MHz II°IF:455 KHz
sensitivity	0.5µV for 20dB SINAD in AM/FM

Transmitter Specifications

output power	duty cycle 10% 4W AM/FM @ 13.2 Vdc
modulation	FM:1.8KHz ± 0.2khz AM: 85% to 95%
frequency response	400 Hz ÷ 3 KHz

Weight and Dimensions

size	150(L) x 45(H) x 175(D)mm
weight	1Kg
