Midland ALAN 48 EXCEL MULTI Owner's Manual

ITALIANO
3

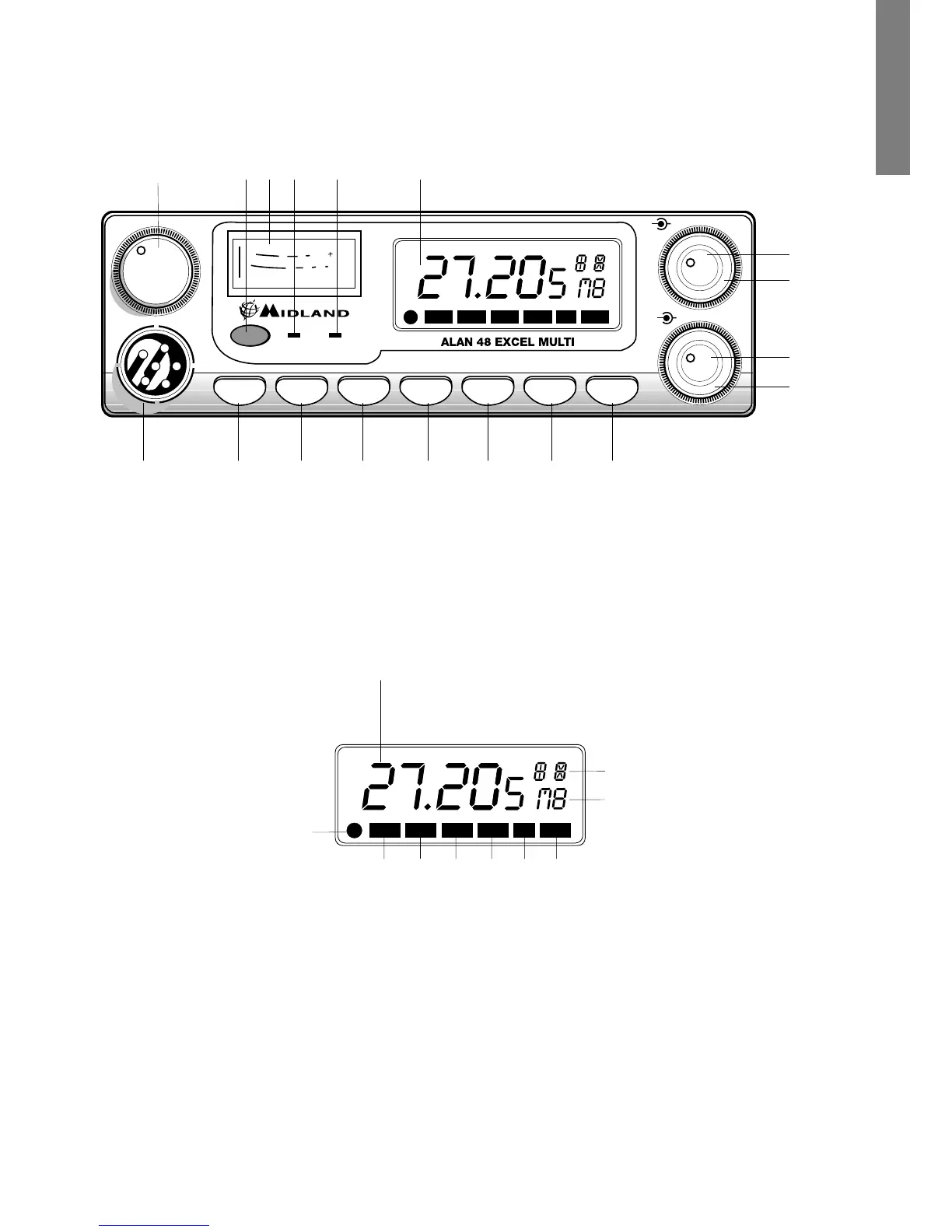

DESCRIZIONE COMANDI
1. Selettore canali: permette la selezione manuale dei canali.
2. Presa microfono: inserire lo spinotto microfonico in questa presa.
3. Indicatore: questo strumento indica l’intensità dei segnali in ricezione e la potenza
di uscita RF del trasmettitore.
4. Display retroilluminato multifunzione
a. Numero canali selezionati (da 1 a 40) o frequenza corrispondente.
b. Attivazione tasto FUNC.
c. ESP: attivazione soppressore dinamico dei disturbi.
d. DW: funzione DUAL WATCH attivata
e. EMG: indicatore attivazione canale 9 / 19 o canale in uso
f. LOCK: indicatore funzione blocco tasti e selettori attivata
g. SCAN: indicatore funzione SCAN attivata
h. M1-M2-M3-M4-M5: indicatori memorie canali .
i. Indica la banda di frequenza selezionata.
j. Viene visualizzato quando la radio trasmette in bassa potenza (condizione che
si verifica solo per determinate bande di frequenza – vedi tabella bande)
N.K.
M5
LOCK
M4/LCR
AM/FM
M3
SCAN
M2
DW
M1
EMG
FUNC
01
3
5
7
9
30
2
3
5
10
0
POWER
MIC
CH
VOL
SQ
MIC
RF
TX RX AM FM
CB/PA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
18
15
17
F
EMG DWESP LOCK SCANLOW
a
b
e c f d
g
i
j
h
F
EMG D
WESP LOCK SCANLOW

Midland ALAN 48 EXCEL MULTI Specifications

Operating Environment

operating temperature range	-10°/+55° C
frequency range	26.565 - 27.99125 MHz
frequency control	PLL

Power

dc input voltage	13.2/24 Vdc ±15%
current drain at standby (13.2V)	450mA
current drain at standby (24V)	520mA

Receiver Specifications

receiving system	Dual conversion superheterodyne
intermediate frequency	I°IF:10.695 MHz II°IF:455 KHz
sensitivity	0.5µV for 20dB SINAD in AM/FM

Transmitter Specifications

output power	duty cycle 10% 4W AM/FM @ 13.2 Vdc
modulation	FM:1.8KHz ± 0.2khz AM: 85% to 95%
frequency response	400 Hz ÷ 3 KHz

Weight and Dimensions

size	150(L) x 45(H) x 175(D)mm
weight	1Kg
