Midland ALAN 48 EXCEL MULTI Owner's Manual

ESPAÑOL
3

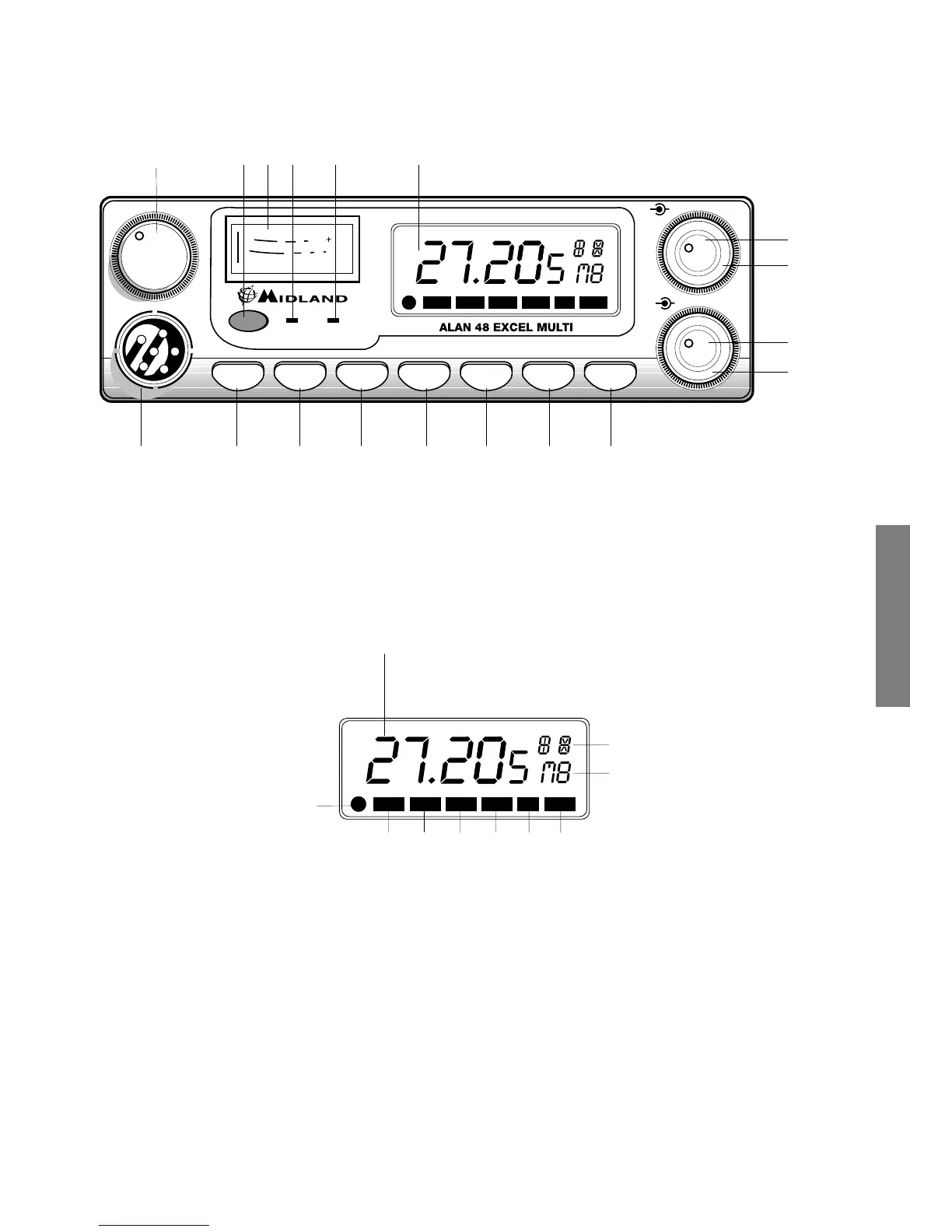

FUNCIONES Y POSICION DE LOS CONTROLES
1. Selector de canales: permite la selección manual del canal deseado.
2. Toma para el micrófono: Inserte el conector del micrófono en este jack.
3. S-METER: este instrumento indica la intensidad de las señales recibidas y la
potencia de salida RF en transmisión.
4. Display multifunción retro-iluminado: la información que muestra es la
siguiente:
a. El número del canal seleccionado (de 1 a 40) o la frecuencia correspondiente.
b. Activación tecla FUNC.
c. ESP : activación supresor dinámico de ruidos.
d. DW: función DUAL WATCH (Doble Escucha) activada.
e. EMG: indicador activación canal 9/19 o canal en uso.
f. LOCK: indicador de activación de la función de bloqueo de teclado y
selectores.
g. SCAN: indicador de función SCAN (Barrido) activada.
h. M1-M2-M3-M4-M5: indicador de canales de memoria.
i. Indica la banda de frecuencia seleccionada
j. Se visualiza cuando el equipo transmite en baja potencia (sólo en determinadas
bandas de frecuencia – vea la tabla de bandas)
N.K.
M5
LOCK
M4/LCR
AM/FM
M3
SCAN
M2
DW
M1
EMG
FUNC
01
3
5
7
9
30
2
3
5
10
0
POWER
MIC
CH
VOL
SQ
MIC
RF
TX RX AM FM
CB/PA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
18
15
17
F
EMG DWESP LOCK SCANLOW
a
b
e c f d
g
i
j
h
F
EMG D
WESP LOCK SCANLOW

Midland ALAN 48 EXCEL MULTI Specifications

Operating Environment

operating temperature range	-10°/+55° C
frequency range	26.565 - 27.99125 MHz
frequency control	PLL

Power

dc input voltage	13.2/24 Vdc ±15%
current drain at standby (13.2V)	450mA
current drain at standby (24V)	520mA

Receiver Specifications

receiving system	Dual conversion superheterodyne
intermediate frequency	I°IF:10.695 MHz II°IF:455 KHz
sensitivity	0.5µV for 20dB SINAD in AM/FM

Transmitter Specifications

output power	duty cycle 10% 4W AM/FM @ 13.2 Vdc
modulation	FM:1.8KHz ± 0.2khz AM: 85% to 95%
frequency response	400 Hz ÷ 3 KHz

Weight and Dimensions

size	150(L) x 45(H) x 175(D)mm
weight	1Kg
