Midland ALAN 48 EXCEL MULTI Owner's Manual

PORTUGUÊS
3

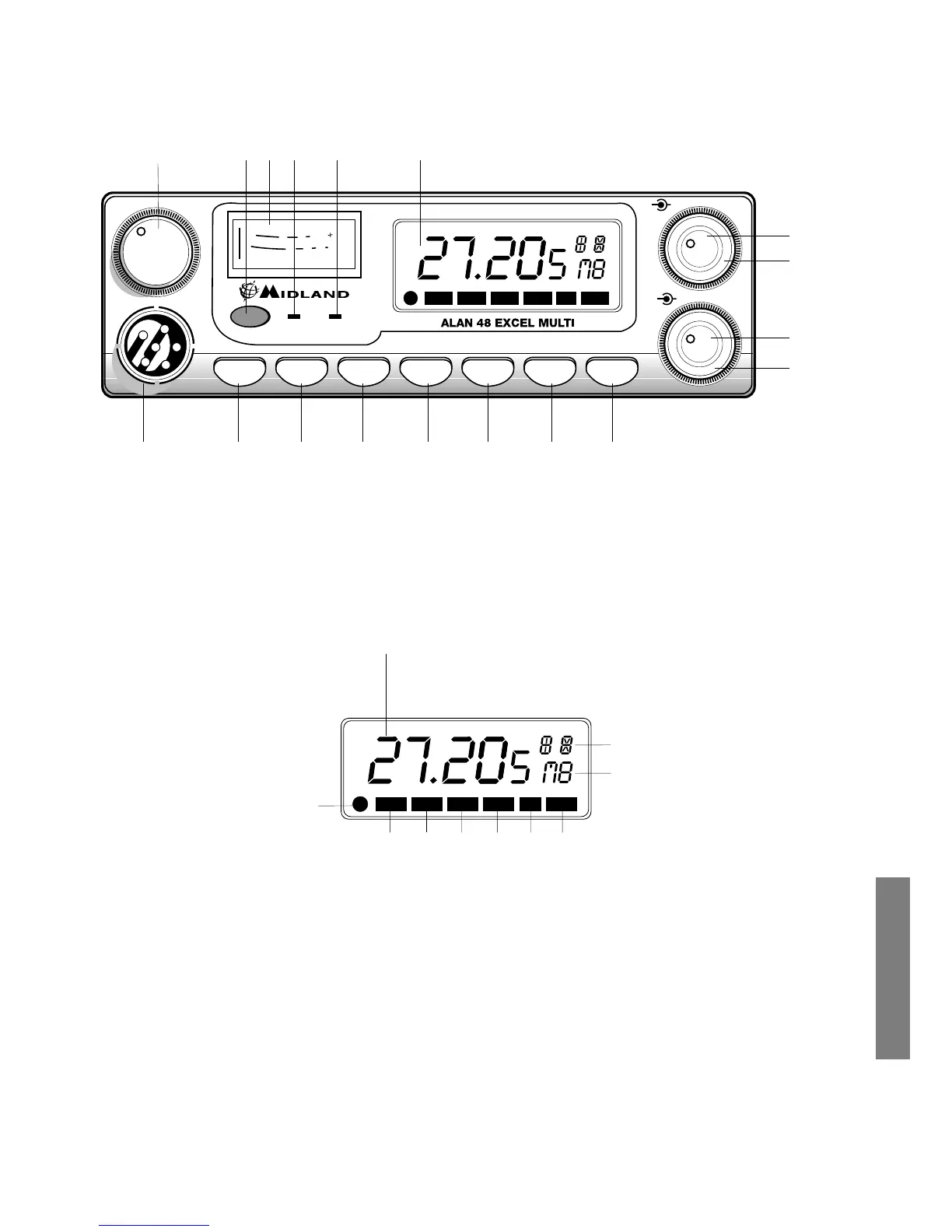

DESCRIÇÃO DOS COMANDOS
1. Selector de canais: permite seleccionar manualmente os canais.
2. Tomada para o microfone: inserir o pino do microfone nesta tomada.
3. Indicador: este instrumento indica a intensidade dos sinais em recepção e a
potência de saída RF do transmissor.
4. Display multifunção com iluminação traseira
a. Número de canais seleccionados (de 1 a 40) ou frequência correspondente.
b. Activação da tecla FUNC.
c. ESP: activação do supressor dinâmico de distúrbios.
d. DW: função DUAL WATCH activada
e. EMG: indicador de activação do canal 9 / 19 ou canal em uso
f. LOCK: indicador da função de bloqueio das teclas e selectores activada
g. SCAN: indicador da função SCAN activada
h. M1-M2-M3-M4-M5: indicadores das memórias dos canais .
i. Indica a banda de frequência seleccionada.
j. Vê-se quando o rádio transmite em baixa potência (condição que se verifica
somente em algumas bandas de frequência - veja a tabela de bandas)
N.K.
M5
LOCK
M4/LCR
AM/FM
M3
SCAN
M2
DW
M1
EMG
FUNC
01
3
5
7
9
30
2
3
5
10
0
POWER
MIC
CH
VOL
SQ
MIC
RF
TX RX AM FM
CB/PA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
18
15
17
F
EMG DWESP LOCK SCANLOW
a
b
e c f d
g
i
j
h
F
EMG D
WESP LOCK SCANLOW

Midland ALAN 48 EXCEL MULTI Specifications

Operating Environment

operating temperature range	-10°/+55° C
frequency range	26.565 - 27.99125 MHz
frequency control	PLL

Power

dc input voltage	13.2/24 Vdc ±15%
current drain at standby (13.2V)	450mA
current drain at standby (24V)	520mA

Receiver Specifications

receiving system	Dual conversion superheterodyne
intermediate frequency	I°IF:10.695 MHz II°IF:455 KHz
sensitivity	0.5µV for 20dB SINAD in AM/FM

Transmitter Specifications

output power	duty cycle 10% 4W AM/FM @ 13.2 Vdc
modulation	FM:1.8KHz ± 0.2khz AM: 85% to 95%
frequency response	400 Hz ÷ 3 KHz

Weight and Dimensions

size	150(L) x 45(H) x 175(D)mm
weight	1Kg
