DESCRIPTION DES COMMANDES

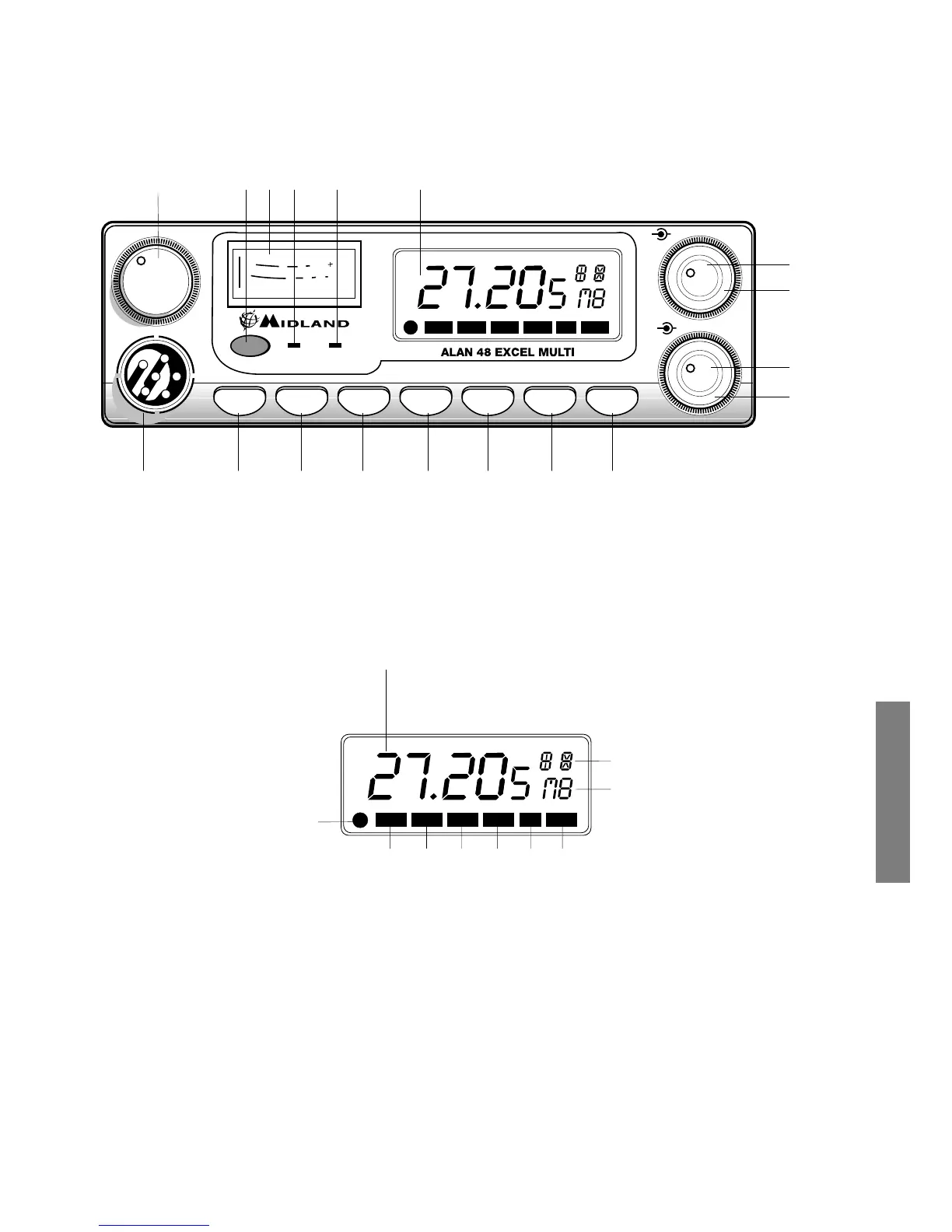

PANNEAU FRONTAL
1. Sélecteur canaux: il permet la sélection manuelle des canaux.
2. Prise microphone: insérer la fiche microphone dans cette prise.
3. Indicateur: cet instrument indique l’intensité des signaux en réception et la
puissance de sortie RF de l’émetteur.
4. L’afficheur illuminé multi fonctions
a) Nombre canaux sélectionnés (de 1 à 40) ou fréquence correspondante
b) Activation bouton FUNC
c) ESP : activation suppression dynamique des bruits de fond
d) DW : fonction DUAL WATCH activée
e) EMG : indicateur fonction bloc boîtier et sélecteur activé
f) LOCK : indicateur fonction LOCK activé
g) SCAN : indicateur fonction SCAN activé
h) M1-M2-M3-M4-M5: indicateurs mémoire canaux.
i) Indique la bande de fréquence sélectionnée.
j) Il est visualisé quand la radio transmet en basse puissance (condition qui se
vérifie seulement pour certaines bandes de fréquence – voir le tableau des
bandes)
N.K.
M5
LOCK
M4/LCR
AM/FM
M3
SCAN
M2
DW
M1
EMG
FUNC
01
3
5
7
9
30
2
3
5
10
0
POWER
MIC
CH
VOL
SQ
MIC
RF
TX RX AM FM
CB/PA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
18
15
17
F
EMG DWESP LOCK SCANLOW
a
b
e c f d
g
i
j
h
F
EMG D
WESP LOCK SCANLOW

Midland ALAN 48 EXCEL MULTI Specifications

Operating Environment

operating temperature range	-10°/+55° C
frequency range	26.565 - 27.99125 MHz
frequency control	PLL

Power

dc input voltage	13.2/24 Vdc ±15%
current drain at standby (13.2V)	450mA
current drain at standby (24V)	520mA

Receiver Specifications

receiving system	Dual conversion superheterodyne
intermediate frequency	I°IF:10.695 MHz II°IF:455 KHz
sensitivity	0.5µV for 20dB SINAD in AM/FM

Transmitter Specifications

output power	duty cycle 10% 4W AM/FM @ 13.2 Vdc
modulation	FM:1.8KHz ± 0.2khz AM: 85% to 95%
frequency response	400 Hz ÷ 3 KHz

Weight and Dimensions

size	150(L) x 45(H) x 175(D)mm
weight	1Kg
