6
DEUTSCH
6

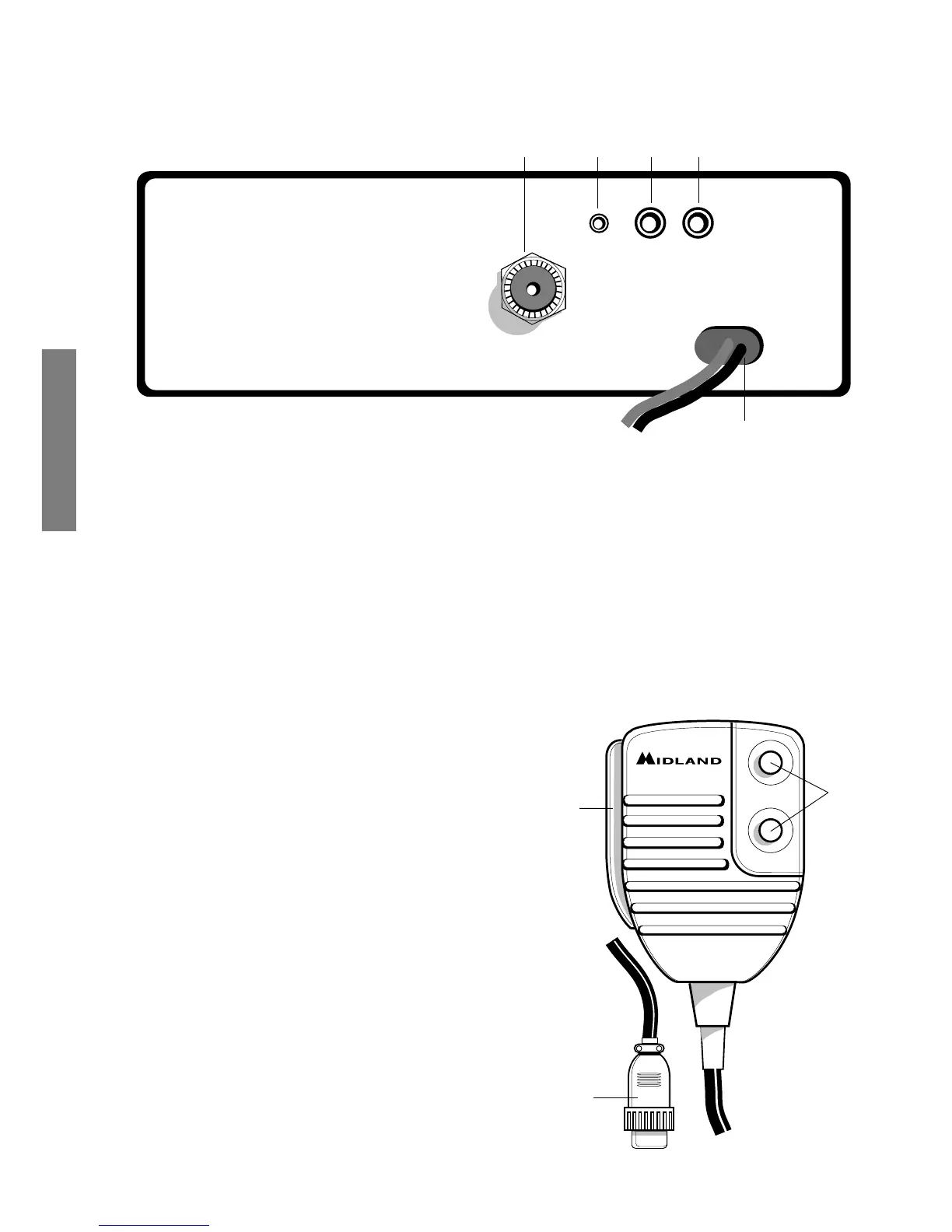

Rückseite
19. Antennenbuchse (SO 239): Hier wird der Stecker des Antennenkabels mit dem
Funkgerät verbunden.
20. S-Meter-Anschluß, S-Meter: An diese Buchse kann ein externes S-Meter
angeschlossen werden.
21. PA-Buchse: wenn an dieser Buchse ein externer Durchsage-Lautsprecher ange-
schlossen ist, läßt sich das Gerät als Verstärker für Durchsagen einsetzen.
22. Anschluß für externen Lautsprecher, EXT: An diese Buchse kann ein externer
Wiedergabelautsprecher angeschlossen werden. Der eingebaute Lautsprecher
schaltet sich dann automatisch stumm.
23. Buchse zum Anschluß der Spannungsversorgung, Power 13.2 V: Über diese
Buchse wird das 12 V Anschlußkabel mit dem Gerät verbunden.
MIKROFON
1. Sendetaste
2. UP/DOWN-Taste: Kanalwahltasten UP
(aufwärts) und Down (abwärts)
3. Mikrofonstecker: 6 polig
UP
DOWN
2
1
3
19
20 21 22
23
ANTENNA
S-METER
PA EXT

Midland ALAN 48 EXCEL MULTI Specifications

Operating Environment

operating temperature range	-10°/+55° C
frequency range	26.565 - 27.99125 MHz
frequency control	PLL

Power

dc input voltage	13.2/24 Vdc ±15%
current drain at standby (13.2V)	450mA
current drain at standby (24V)	520mA

Receiver Specifications

receiving system	Dual conversion superheterodyne
intermediate frequency	I°IF:10.695 MHz II°IF:455 KHz
sensitivity	0.5µV for 20dB SINAD in AM/FM

Transmitter Specifications

output power	duty cycle 10% 4W AM/FM @ 13.2 Vdc
modulation	FM:1.8KHz ± 0.2khz AM: 85% to 95%
frequency response	400 Hz ÷ 3 KHz

Weight and Dimensions

size	150(L) x 45(H) x 175(D)mm
weight	1Kg
