Midland ALAN 48 EXCEL MULTI Owner's Manual

6
ESPAÑOL
6

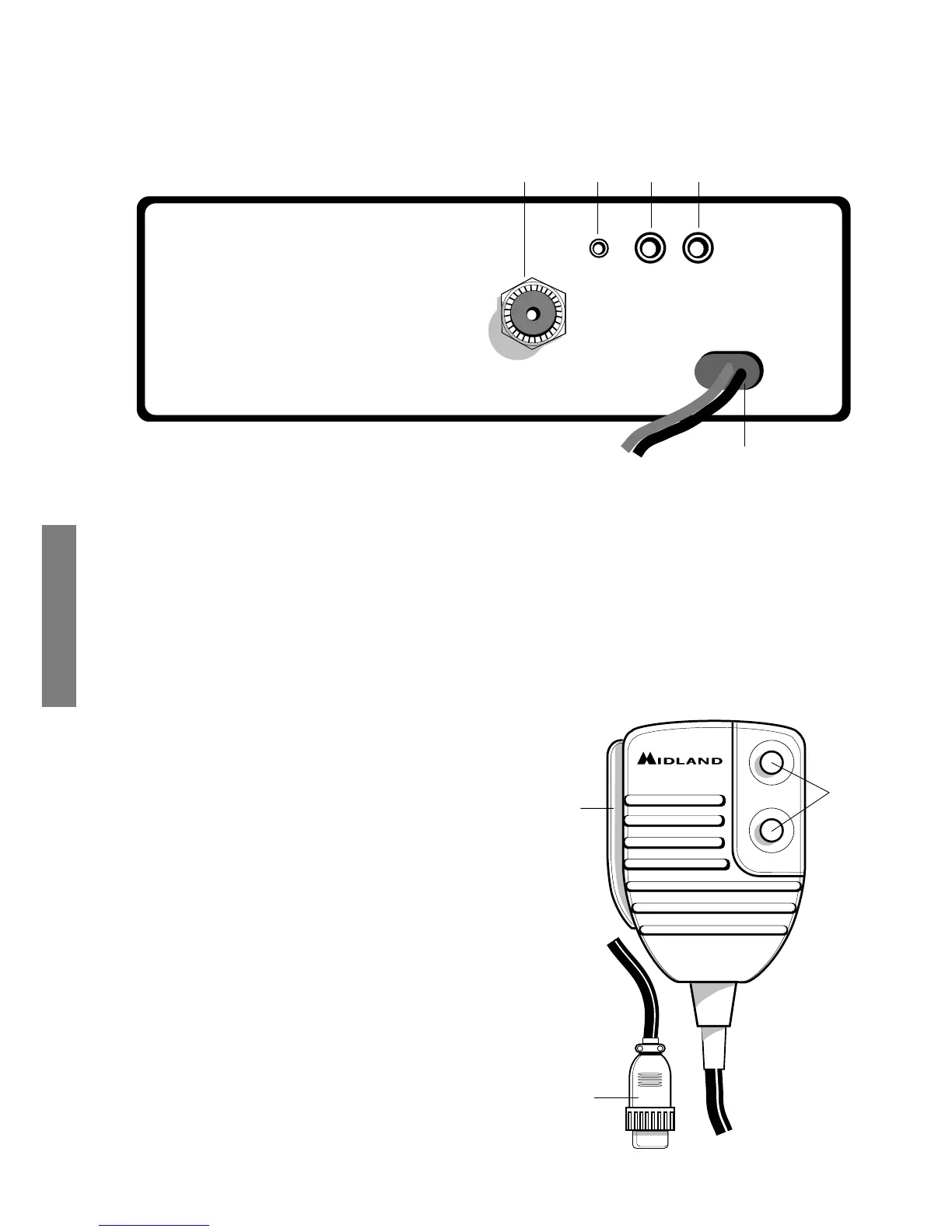

PANEL POSTERIOR
19. CONECTOR ANTENA: conector del tipo SO239.
20. TOMA S-METER: permite la conexión de un medidor de señal externo.
21. TOMA PA: conectando un altavoz de exteriores a este jack, puede usar la unidad
como amplificador de audio.
22. TOMA EXT: jack para la conexión de un altavoz externo (al conectarlo, el interno
queda desactivado).
23. POWER 13.2 VCC: toma de alimentación.
MICRÓFONO
1. PTT: botón de transmisión.
2. Botones UP/DOWN: Selector manual de
canales: UP: hacia arriba; DOWN: hacia
abajo.
3. Conector del micrófono de 6 pines.
UP
DOWN
2
1
3
19
20 21 22
23
ANTENNA
S-METER
PA EXT

Midland ALAN 48 EXCEL MULTI Specifications

Operating Environment

operating temperature range	-10°/+55° C
frequency range	26.565 - 27.99125 MHz
frequency control	PLL

Power

dc input voltage	13.2/24 Vdc ±15%
current drain at standby (13.2V)	450mA
current drain at standby (24V)	520mA

Receiver Specifications

receiving system	Dual conversion superheterodyne
intermediate frequency	I°IF:10.695 MHz II°IF:455 KHz
sensitivity	0.5µV for 20dB SINAD in AM/FM

Transmitter Specifications

output power	duty cycle 10% 4W AM/FM @ 13.2 Vdc
modulation	FM:1.8KHz ± 0.2khz AM: 85% to 95%
frequency response	400 Hz ÷ 3 KHz

Weight and Dimensions

size	150(L) x 45(H) x 175(D)mm
weight	1Kg
