6
FRANÇAIS
6

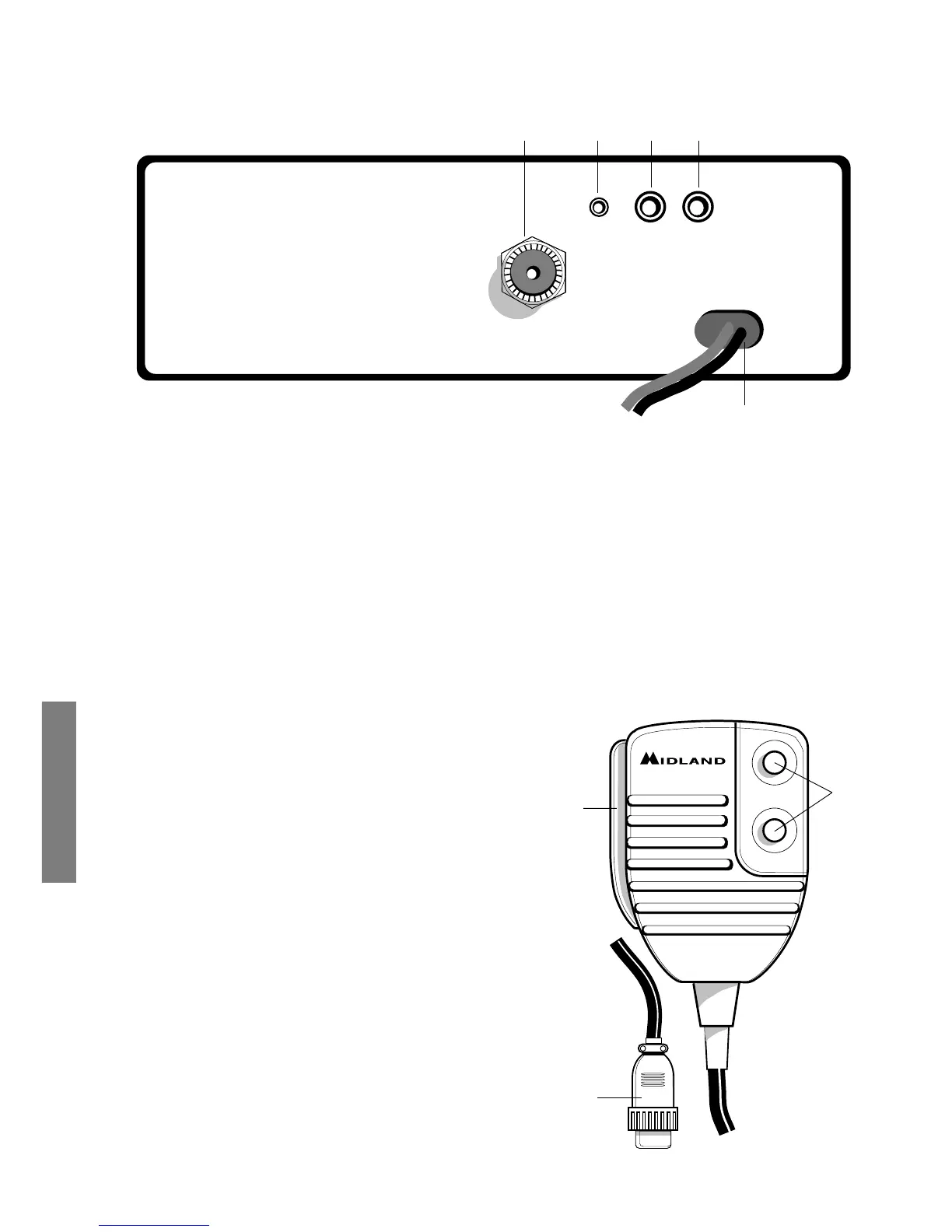

PANNEAU POSTERIEUR
19. Connecteur antenne: il est prévu le connecteur SO 239
20. Prise S. METER: elle permet le branchement d’un instrument externe.
21. Prise PA: Avec un branchement à un haut-parleur externe, elle permet d’utiliser
l’appareil comme amplificateur audio.
22. Prise EXT: prise haut-parleur externe (ce branchement exclut l’usage du haut-
parleur interne).
23. POWER 13,2 Volts: prise d’alimentation.
MICROPHONE
1. Touche d’émission.
2. Bouton UP/DOWN: sélection canaux vers
le haut (UP) et vers le bas (DOWN).
3. Connecteur microphone 6 pins.
UP
DOWN
2
1
3
19
20 21 22
23
ANTENNA
S-METER
PA EXT

Midland ALAN 48 EXCEL MULTI Specifications

Operating Environment

operating temperature range	-10°/+55° C
frequency range	26.565 - 27.99125 MHz
frequency control	PLL

Power

dc input voltage	13.2/24 Vdc ±15%
current drain at standby (13.2V)	450mA
current drain at standby (24V)	520mA

Receiver Specifications

receiving system	Dual conversion superheterodyne
intermediate frequency	I°IF:10.695 MHz II°IF:455 KHz
sensitivity	0.5µV for 20dB SINAD in AM/FM

Transmitter Specifications

output power	duty cycle 10% 4W AM/FM @ 13.2 Vdc
modulation	FM:1.8KHz ± 0.2khz AM: 85% to 95%
frequency response	400 Hz ÷ 3 KHz

Weight and Dimensions

size	150(L) x 45(H) x 175(D)mm
weight	1Kg
