INSTALLATION DU RIPTIDE TERROVA
ARTICLE(S) REQUIS
#4 x 6
Emplacements de PerçageEmplacements de Perçage
Emplacements de PerçageEmplacements de Perçage
1/2 po 1/2 po
(3,8 cm) (3,8 cm)
minimumminimum
Plat-bordPlat-bord
ArbreArbre
Extrusion de BaseExtrusion de Base
5
6

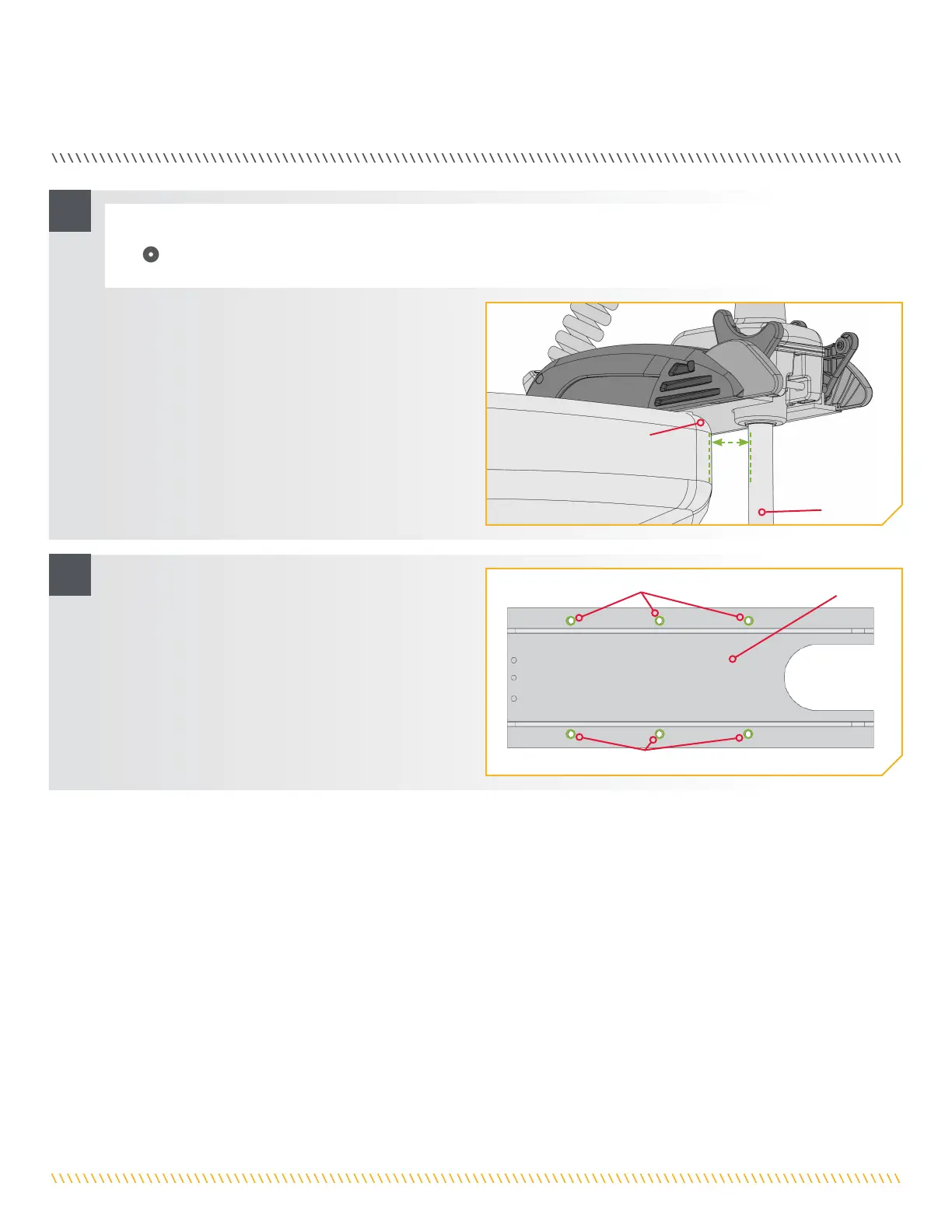

g. Lorsque le moteur est en position déployée, veillez à
ce que l’arbre dépasse le plat-bord du bateau de
1½ po (3,8 cm). L’appareil inférieur lorsque arrimé et
déployé ne doit pas rencontrer d’obstacles.
h. Assurez-vous que le support est de niveau.
Au besoin, utilisez les rondelles de caoutchouc
(article nº 4) pour créer une surface au niveau.
i. Il est recommandé de marquer au moins 4 des 6
trous dans l’extrusion de base et d’avoir au moins
deux boulons de chaque côté qui sont le plus
éloignés l’un de l’autre. Une installation idéale serait
d’utiliser 6 boulons avec un minimum de 4.
j. Percez le pont du bateau à l’aide d’une perceuse
9/32 po (7,1 mm) aux endroits marqués.
